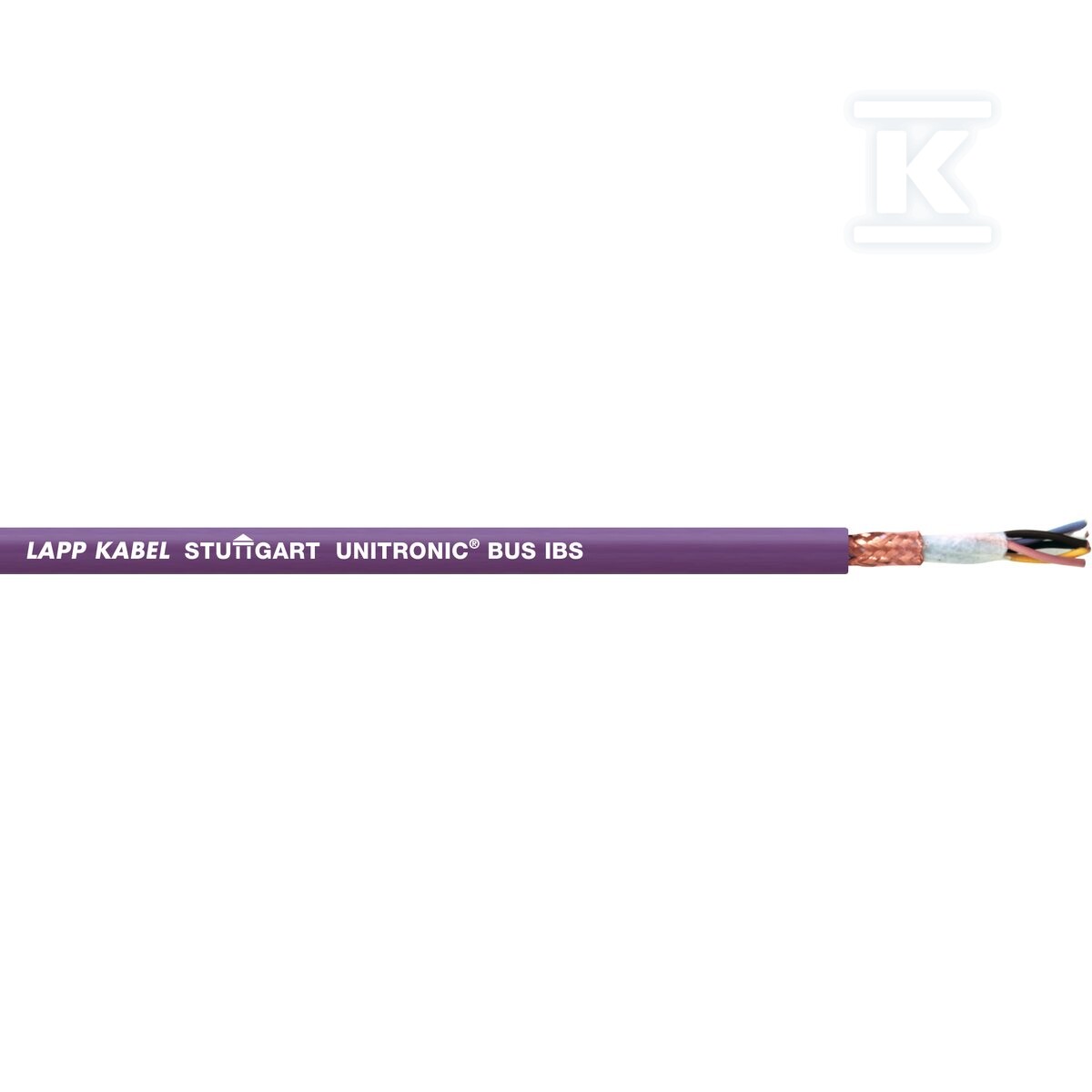

Kabel magistrali UNITRONIC® BUS IBS A 3X2X0,22, PVC, ekran, 2170209

Kabel magistrali INTERBUS do instalacji stałej z ekranem miedzianym

Do budowy magistral zdalnych i instalacji stacjonarnych w systemach automatyki przemysłowej przeznaczony jest kabel o budowie 3 par x 2 żyły o przekroju 0,22 mm2 z ekranem miedzianym i fioletową powłoką PVC. Konstrukcja oparta na wielodrutowych żyłach miedzianych klasy 2 zapewnia elastyczność przy montażu, a impedancja falowa 100 Ohm odpowiada wymaganiom magistrali INTERBUS. Kolorystyka żył zgodna z DIN 47100 ułatwia identyfikację i poprawne okablowanie w rozdzielnicach i szafach sterowniczych.

Budowa, ekranowanie i oznaczenie

Rdzenie wykonane są z miedzi bez pokrycia, izolowane polietylenem PE i skręcone w pary, a następnie w warstwy. Pary są owijane folią plastikową, a całość ekranowana oplotem z drutu miedzianego. Brak ekranu na wiązkach, ekran wspólny obejmuje cały kabel. Zewnętrzna powłoka z tworzywa PVC w kolorze fioletowym, zbliżonym do RAL 4001, jest odporna na działanie czynników mechanicznych i zapewnia rozpoznawalność instalacji magistralnej. Przybliżona średnica zewnętrzna wynosi 7,2 mm, a masa około 72 kg/km przy miedzi około 37 kg/km. Geometria okrągła ułatwia prowadzenie w korytach i rurach instalacyjnych.

Parametry elektryczne i mechaniczne

Kabel charakteryzuje się impedancją falową 100 Ohm, co pozwala na stabilną transmisję sygnałów w magistrali. Napięcie szczytowe pracy do 250 V, nie do zastosowań energetycznych, oraz napięcie próbne żyła/żyła 1500 V rms potwierdzają bezpieczeństwo elektryczne. Rezystancja pętli przewodu maksymalnie 186 Ohm/km, a pojemność wzajemna maksymalnie 60 nF/km przy 800 Hz. Minimalny promień gięcia w instalacji stałej to 8 x średnica zewnętrzna, w ruchu 15 x średnica zewnętrzna, co w praktyce daje około 108 mm dla zastosowań ruchomych bez prowadzenia. Temperatura pracy w instalacji stałej od -30 °C do +80 °C, w warunkach zginania od -5 °C do +70 °C. Powłoka PVC jest samogasnąca, zgodna z IEC 60332-1-2.

Zastosowanie i warunki pracy

Przeznaczony do instalacji stałej w pomieszczeniach, do łączenia urządzeń zdalnych z magistralą INTERBUS oraz do okablowania systemów sterowania i automatyki. Sprawdzi się w rozdzielnicach, szafach sterowniczych i na trasach kablowych wewnątrz zakładów przemysłowych, gdzie wymagana jest odporność na ogień i ekranowanie przed zakłóceniami. Kabel nie jest bezhalogenowy, nie ma niskiej emisji dymu wg IEC 61034-2, nie jest olejoodporny wg IEC 60811-404 i nie posiada ochrony przed gryzoniami. Nie jest przeznaczony do zastosowań morskich ani do instalacji z uszczelnieniem wzdłużnym lub promieniowym. Oznaczenie cUL/ULC potwierdza dopuszczenie do rynku północnoamerykańskiego.
