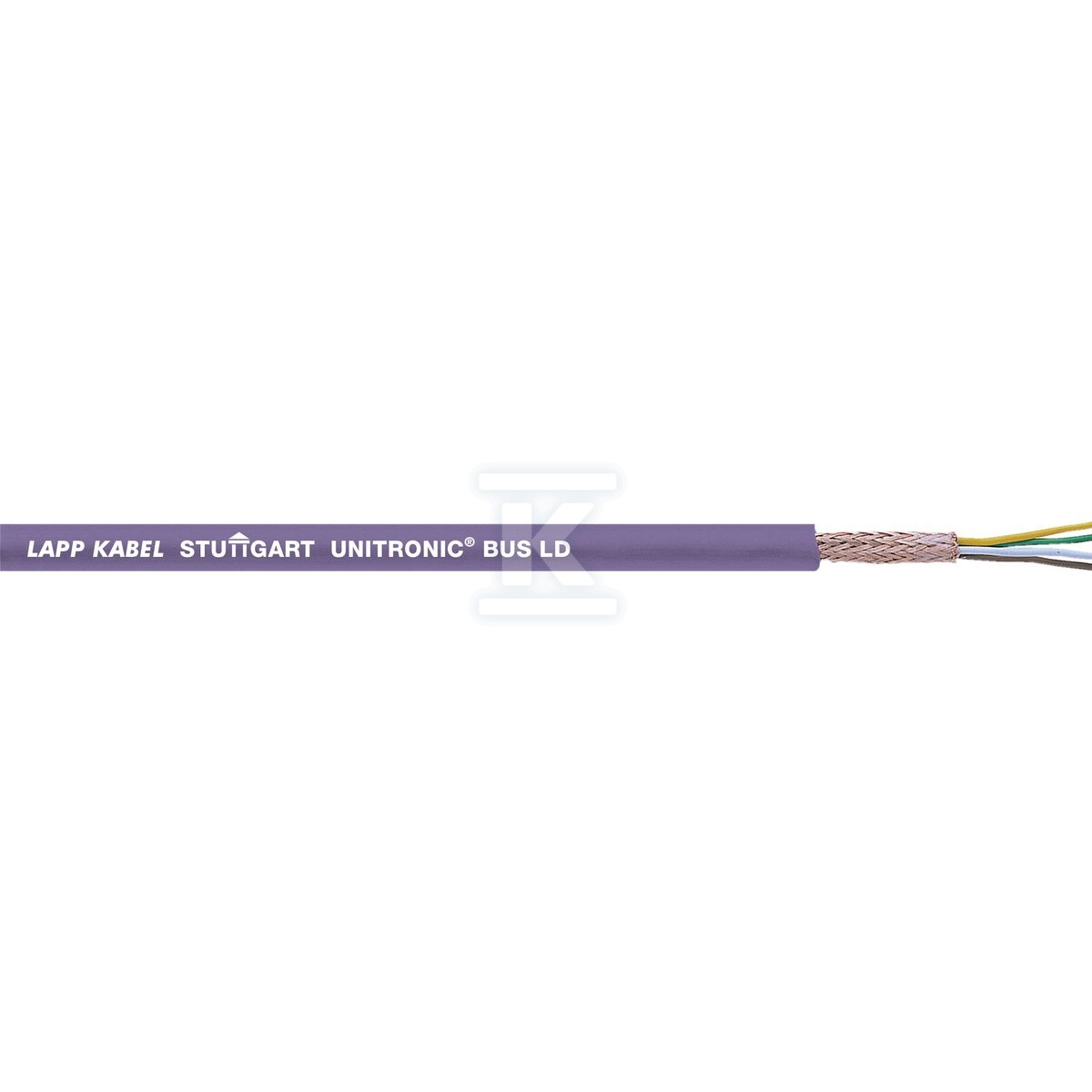

Kabel magistrali UNITRONIC® BUS LD A 1X2X0,22, PVC, ekran, 2170803

Kabel magistrali do systemów BUS z maksymalnym ekranowaniem elektromagnetycznym

Przewód UNITRONIC® BUS LD A 1x2x0,22 przeznaczony jest do nieruchomych instalacji magistrali danych w systemach opartych na RS485 i RS422. Fioletowa powłoka PVC ułatwia identyfikację w rozdzielniach i kanałach instalacyjnych, a konstrukcja z parą skręconą i wspólnym oplotem zapewnia stabilną transmisję w środowiskach z zakłóceniami elektromagnetycznymi. Rozwiązanie sprawdza się w suchych i wilgotnych pomieszczeniach oraz w infrastrukturze ładowania AC i DC dla elektromobilności.

Budowa i ekranowanie elektromagnetyczne

Rdzeń tworzą dwie żyły miedziane o przekroju 0,22 mm2, wykonane jako wielodrutowe bardzo giętkie klasy 6 z 7 drutów. Izolacja żył z poliolefiny, w praktyce PE, z kolorowym oznaczeniem zgodnym z DIN 47100 pozwala na szybką identyfikację pary. Żyły ułożone są w parę skręconą, a całość chroni oplot z drutów miedzianych, cynowanych, zapewniający maksymalne ekranowanie elektromagnetyczne. Zewnętrzna powłoka z polichlorku winylu w kolorze fioletowym RAL 4001 nadaje kablowi średnicę około 5,7 mm i masę około 39 kg/km. Dzięki temu ekranowi oraz impedancji charakterystycznej 100 - 120 Ohm kabel utrzymuje jakość sygnału na długich odcinkach magistrali.

Zastosowanie w instalacjach stacjonarnych i parametry transmisji

Kabel dedykowany jest do przewodów BUS takich jak Modbus, SUCOnet P, Modulink P i VariNet-P. Nadaje się do aplikacji stacjonarnych z maksymalnym ekranowaniem elektromagnetycznym. Napięcie znamionowe wynosi 250 V, nie do celów energetycznych, a napięcie próbne żyła/żyła to 1500 V. Rezystancja żyły w pętli to maksymalnie 186 Ohm/km, a pojemność eksploatacyjna przy 800 Hz to maksymalnie 60 nF/km. Przy tych parametrach osiągalne długości segmentu BUS to około 1200 m dla 9,6 - 93,75 kbit/s, maksymalnie 1000 m dla 187,5 kbit/s oraz maksymalnie 400 m dla 500 kbit/s. Minimalny promień gięcia w instalacjach stałych to 45,6 mm, a w instalacjach ruchomych bez prowadzenia 114 mm, co wynika z giętkości żył wielodrutowych.

Warunki pracy, certyfikaty i odporność

Zakres temperatur podczas montażu to -5 ... 70 °C, a po montażu bez wibracji -40 ... 80 °C. Wersja A posiada certyfikację UL/CSA typu CMX zgodnie z UL 444 i CSA C22.2 nr 214-02 oraz jest niepropagująca płomienia według IEC 60332-1-2. Powłoka PVC zapewnia odporność na warunki wilgotne i jest przeznaczona do wnętrz. Kabel nie jest bezhalogenowy i nie ma niskiej emisji dymu według IEC 61034-2, a jego zastosowanie ogranicza się do instalacji stacjonarnych w pomieszczeniach suchych i wilgotnych.
