Kabel magistrali UNITRONIC® BUS LD FD P A 1X2X0,25, PUR, ekran, 2170813

Kabel magistralny UNITRONIC® BUS LD FD P A do transmisji danych w instalacjach ruchomych

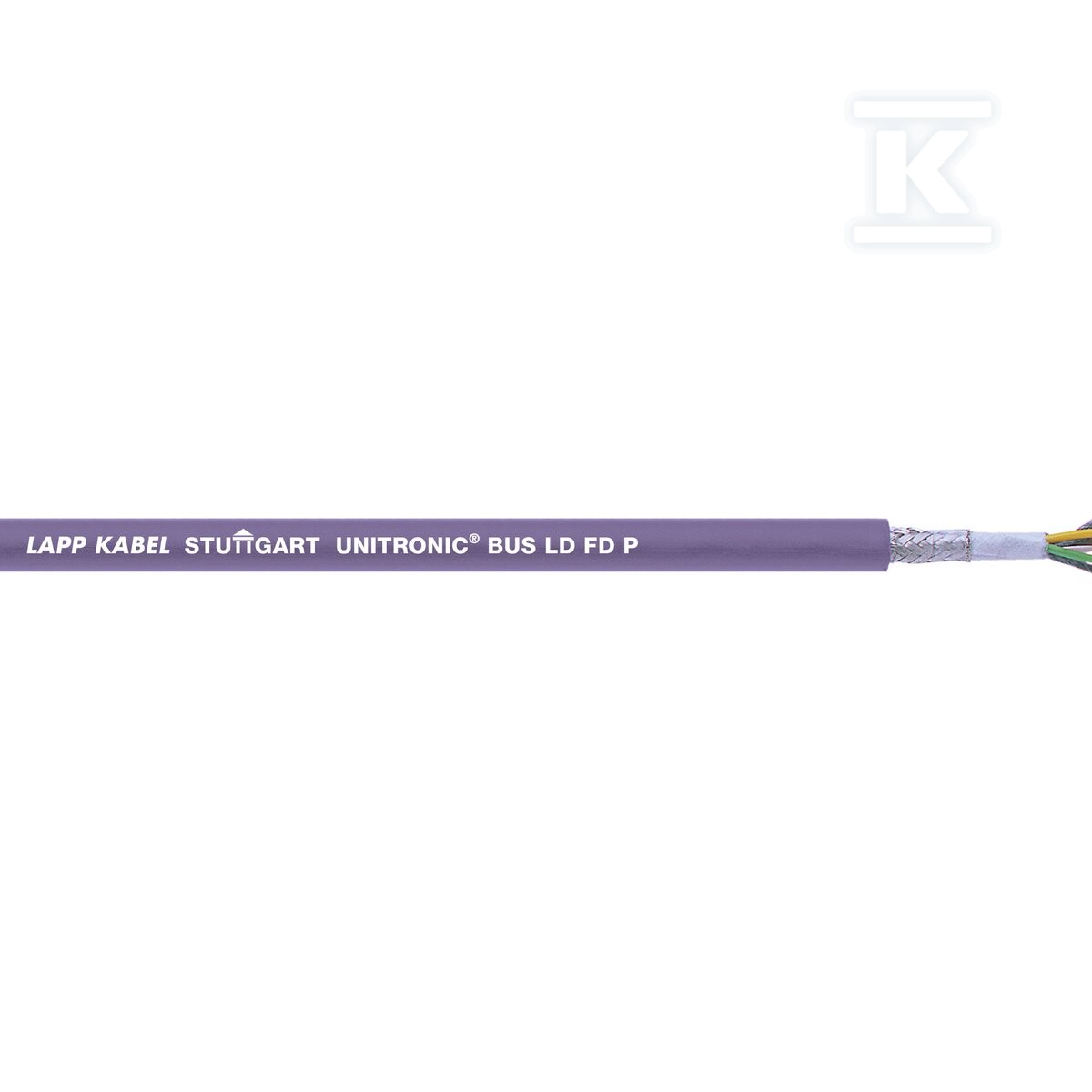

Kabel 1x2x0,25 mm2 z fioletową powłoką PUR przeznaczony jest do systemów magistralnych opartych na RS485/RS422, takich jak Modbus, SUCOnet P, Modulink P i VariNet-P. Budowa z bardzo finezyjnie skręconych żył miedzianych klasy 6 zapewnia wysoką giętkość przy zachowaniu stabilnych parametrów transmisji. Oplot z cynowanej miedzi daje ekranowanie wspólne, a zewnętrzna osłona z poliuretanu zapewnia odporność na przetarcia, nacięcia i ścieranie w prowadnicach kablowych. Wersja A posiada certyfikację UL/CSA typu CMX zgodnie z UL 444 i CSA C22.2 nr 214-02.

Konstrukcja i ekranowanie

Rdzeń tworzą dwie żyły miedziane o przekroju 0,25 mm2, bez pokrycia, wykonane jako wielodrutowe bardzo giętkie. Izolacja żył to PE w technologii Foam-Skin, a identyfikacja kolorami zgodna z DIN 47100 ułatwia montaż. Para jest skręcona, a nad nią znajduje się oplot z cynowanych drutów miedzianych. Powłoka zewnętrzna z poliuretanu PUR w kolorze fioletowym RAL 4001 ma ok. 6,2 mm średnicy zewnętrznej i masę ok. 39 kg/km przy indeksie miedzi 18 kg/km. Kabel jest okrągły, odporny na promieniowanie UV, przy czym z czasem może nastąpić zmiana odcienia.

Elastyczność i warunki pracy

Kabel nadaje się do ciągłego zginania w prowadnicach łańcuchowych i na często ruchomych elementach maszyn. Minimalny promień gięcia w instalacji stałej wynosi 49,6 mm, a w instalacji ruchomej z wymuszonym prowadzeniem 93 mm. Zakres temperatur w pracy stacjonarnej to -40 °C do 80 °C, a w pracy ruchomej i podczas montażu -30 °C do 70 °C. Zewnętrzna osłona PUR jest odporna na rozdarcia i ścieranie, co sprawdza się w zastosowaniach z mechanicznym zużyciem. Kabel jest samogasnący zgodnie z IEC 60332-1-2.

Zastosowania w systemach magistralnych

Przeznaczony jest do przesyłu sygnałów w sieciach Modbus, SUCOnet P, Modulink P i VariNet-P. Impedancja charakterystyczna 100 - 120 ? oraz pojemność wzajemna max. 60 nF/km przy 800 Hz pozwalają na stabilną transmisję. Napięcie szczytowe pracy to 250 V, a napięcie próbne żyła/żyła 1,5 kV. Rezystancja pętli żyły max. 159,8 ?/km. Przy prędkościach 9,6 - 93,75 kbit/s długość segmentu może sięgać 1200 m, przy 187,5 kbit/s ok. 1000 m, a przy 500 kbit/s ok. 400 m.
