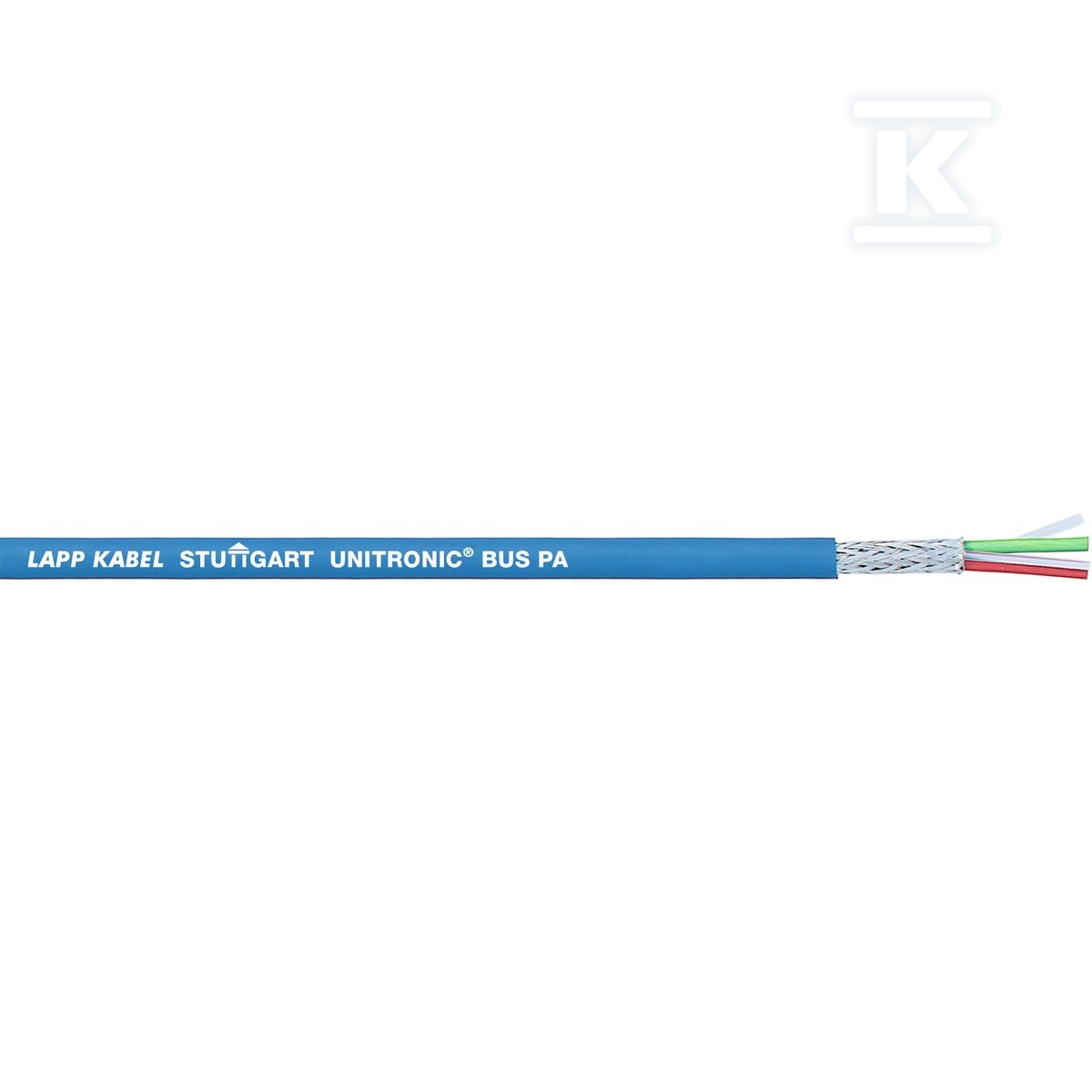

Kabel magistrali UNITRONIC® BUS PA 1x2x1.3 BU, PVC, ekran, 2170234

Przewód magistralny PROFIBUS PA do stałej instalacji w automatyce procesowej

Przewód UNITRONIC® BUS PA 1x2x1.3 BU to dwużyłowy kabel ekranowany przeznaczony do komunikacji fieldbus w automatyce procesowej zgodnie z IEC 61158-2. Budowa S/UTP z nominalną impedancją falową 100 ? przy 31,25 kHz pozwala na transmisję 31,25 kbit/s na dystansach do 1000 m. Przeznaczony jest do połączeń czujnik - element wykonawczy, w tym w strefach zagrożonych wybuchem, oraz do układania nieruchomego w suchych i wilgotnych pomieszczeniach, a także na zewnątrz.

Budowa i ekranowanie

Rdzeń tworzą dwie żyły miedziane, wielodrutowe klasy 6, bardzo giętkie, o przekroju znamionowym 1 mm2 i średnicy nominalnej 1,3 mm. Żyły są niepokryte, z izolacją z piankowo-skórnego poliolefinu, co daje średnicę rdzenia do 2,6 mm. Identyfikacja kolorystyczna to czerwony i zielony. Dwie żyły ze dwoma wypełniaczami są skręcone w parę, opcjonalnie owinięte taśmą z tworzywa sztucznego.

Ekran wspólny to oplot z cynowanych drutów miedzianych o pokryciu ok. 85 % ± 5 %. Brak ekranu na wiązkach. Zewnętrzna powłoka z polichlorku winylu, niebieska zbliżona do RAL 5015, ma przybliżoną średnicę zewnętrzną 8 mm. Kabel waży ok. 84 kg/km, a indeks miedzi wynosi ok. 45 kg/km. Geometria jest okrągła.

Parametry elektryczne i transmisyjne

Przy 20 °C pętla ma rezystancję ? 39 ?/km, rezystancja izolacji ? 5 G?·km. Pojemność wzajemna rdzeń/rdzeń to nominalnie 60 nF/km przy 800 Hz, rdzeń/ekran nominalnie 80 nF/km przy 800 Hz. Indukcyjność nominalna wynosi 0,7 mH/km przy 31,25 kHz. Impedancja falowa to 100 ? ± 20 % przy 31,25 kHz, nominalnie ok. 80 ? przy 1 MHz.

Tłumienie nie przekracza 3 dB/km w zakresie 7,8 kHz - 39 kHz, ? 3,5 dB/km przy 100 kHz i ? 12 dB/km przy 1 MHz. Prędkość propagacji to nominalnie 0,79 c. Impedancja transferowa jest ? 20 m?/m przy 100 kHz, ? 25 m?/m przy 1 MHz, ? 125 m?/m przy 10 MHz i ? 250 m?/m przy 30 MHz.

Maksymalne napięcie robocze to 300 V, nie do celów zasilania. Napięcie próbne rdzeń/rdzeń i rdzeń/ekran to 2500 V AC przez 1 min. Kabel może służyć jako bezpieczne zasilanie dla węzłów magistrali.

Zastosowanie i warunki pracy

Kabel jest przeznaczony do stałej instalacji. Minimalny dopuszczalny promień gięcia w instalacjach stałych to 60 mm, co odpowiada ok. 7,5 × średnicy zewnętrznej. W instalacjach ruchomych bez prowadzenia minimalny promień to 80 mm, ok. 10 × średnicy zewnętrznej.

Zakres temperatur podczas montażu to -5 ... 60 °C, po montażu bez wibracji -40 ... 80 °C. W praktyce dokumentacja producenta podaje dla stałej instalacji -40 °C do +80 °C, a dla okazjonalnego ruchu -5 °C do +60 °C. Powłoka PVC jest odporna na promieniowanie UV. Kabel jest ognioodporny zgodnie z IEC 60332-1-2 / EN 60332-1-2.

Zgodność i bezpieczeństwo

Produkt spełnia wymagania dyrektywy RoHS 2011/65/UE oraz dyrektywy niskonapięciowej 2014/35/UE. Zastosowanie w obszarach zagrożonych wybuchem wynika z konstrukcji ekranowanej i parametrów elektrycznych zgodnych z PROFIBUS PA. Kabel nie jest bezhalogenowy, nie ma niskiej emisji dymu wg IEC 61034-2 i nie jest olejoodporny wg IEC 60811-404.
