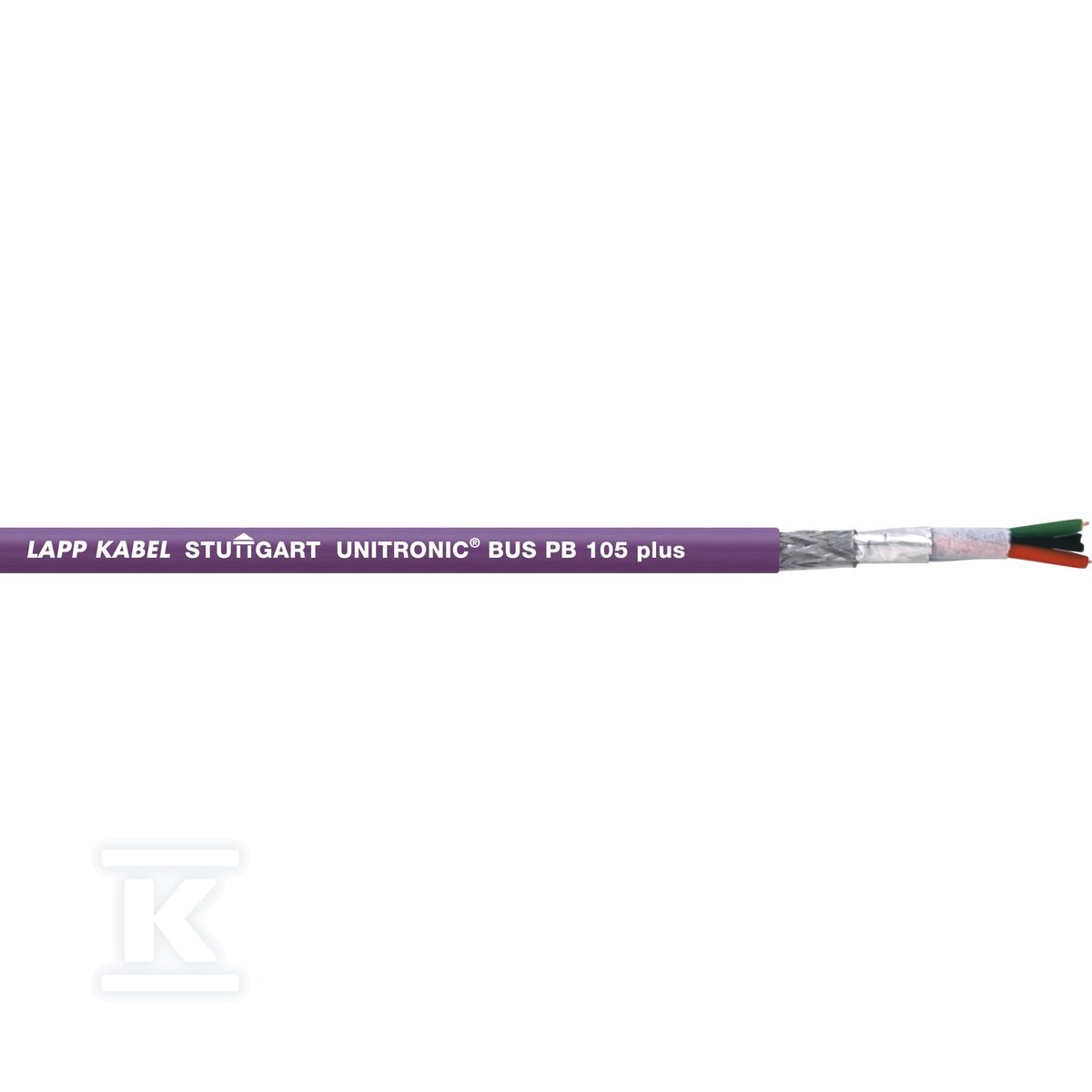

Kabel magistrali UNITRONIC® BUS PB 105 plus 1X2X0,64, TPE, ekran, 2170635

Kabel magistrali PROFIBUS do stałej i okazjonalnie ruchomej instalacji w wysokiej temperaturze

Kabel UNITRONIC® BUS PB 105 plus 1x2x0,64 przeznaczony jest do transmisji danych w sieciach PROFIBUS-DP, -FMS i FIP w warunkach podwyższonej temperatury. Sprawdzi się w połączeniach nieruchomych oraz sporadycznie ruchomych, gdzie standardowe przewody magistrali tracą stabilność. Fioletowa powłoka TPE i ekranowanie zapewniające impedancję falową 150 ? czynią go rozpoznawalnym i łatwym do identyfikacji na instalacji.

Konstrukcja i ekranowanie

Rdzeń tworzą dwie żyły miedziane o średnicy 0,64 mm, wykonane w klasie 2 jako wielodrutowe, 7-przewodowe. Izolacja żył z polipropylenu PP zapewnia stabilność dielektryczną w szerokim zakresie temperatur. Pary są skręcone, a całość chroniona jest wspólnym ekranem z folii aluminiowej laminowanej plastikiem oraz oplotu z miedzianych drutów cynowanych. Brak ekranu na wiązkach, ekran wspólny dla całego kabla.

Zewnętrzna powłoka z TPE w kolorze fioletowym RAL 4001 jest odporna na działanie ciepła i zachowuje elastyczność. Przybliżona średnica zewnętrzna to ok. 7,8 mm, a masa ok. 72 kg/km. Identyfikacja żył kolorowa ułatwia montaż i późniejszą diagnostykę.

Zastosowanie i warunki pracy

Kabel jest dedykowany do instalacji w strefach wysokiej temperatury, w tym do ułożenia w pustym wale między przekładnią a systemem pitch w elektrowniach wiatrowych. Nadaje się do stałej instalacji oraz do zastosowań z ograniczoną ruchomością, np. w pobliżu zespołu przekładni.

Zakres temperatur po montażu bez wibracji wynosi od -40 °C do +105 °C, a krótkotrwale do +120 °C. Dzięki temu nie wymaga dodatkowej ochrony przed wysoką temperaturą. Minimalny dopuszczalny promień gięcia w instalacjach stałych to 45 mm, a w instalacjach ruchomych bez prowadzenia 65 mm. Geometria okrągła ułatwia prowadzenie w korytach i rurach.

Parametry elektryczne i mechaniczne

Impedancja falowa w paśmie 3-20 MHz wynosi 150 ? ± 15 ?, co zapewnia dopasowanie do sieci PROFIBUS. Pojemność wzajemna do 30 nF/km przy 800 Hz. Napięcie pracy szczytowe nie dla obwodów mocy to 250 V. Napięcie próbne żyła/żyła oraz żyła/ekran to 1500 V skutecznych.

Kabel jest olejoodporny zgodnie z IEC 60811-404: nie, bezhalogenowy zgodnie z IEC 60754-1 i IEC 60754-2: nie, niska emisja dymów zgodnie z IEC 61034-2: nie. Nie jest certyfikowany do zastosowań morskich, ani nie posiada oznaczeń ogniowych wg EN 13501-6.

Zgodność z normami i protokołami

Wykonanie zgodne z DIN 19245 i EN 50170, co potwierdza przydatność m.in. dla protokołu FIP Factory Instrumentation Protocol. Parametry elektryczne i mechaniczne odpowiadają wymaganiom dla kabli magistrali danych klasy EC000830 wg ETIM.
