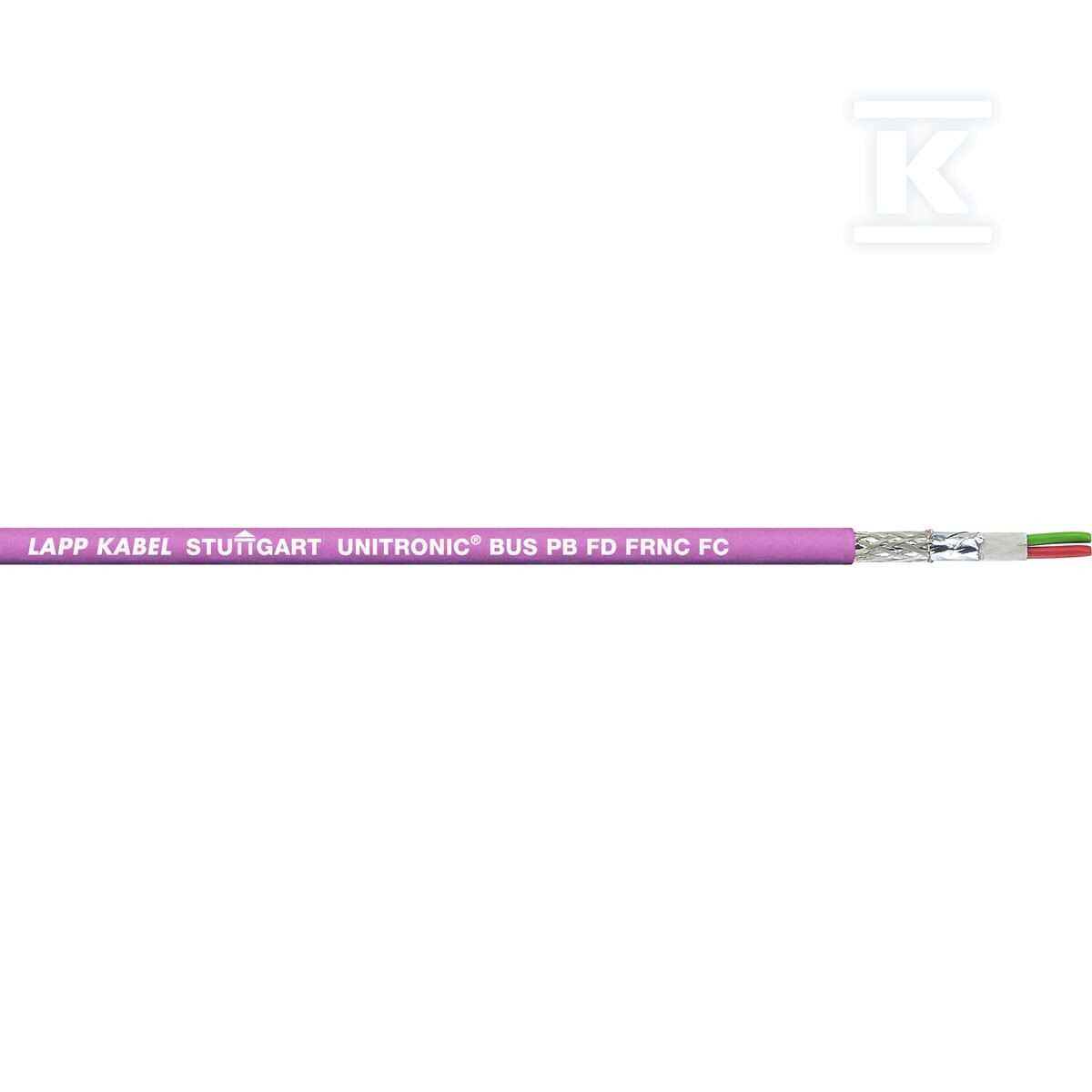

Kabel magistrali UNITRONIC® BUS PB FD FRNC FC, PUR, ekran, 2170997

Kabel magistrali PROFIBUS do bardzo giętkich aplikacji w prowadnicach łańcuchowych

Kabel magistrali UNITRONIC BUS PB FD FRNC FC w powłoce poliuretanowej przeznaczony jest do bardzo giętkich aplikacji w prowadnicach łańcuchowych i stale ruchomych elementach maszyn oraz robotów liniowych. Konstrukcja z żyłami miedzianymi klasy 5 zapewnia wysoką elastyczność przy zachowaniu stabilnych parametrów transmisyjnych dla sieci PROFIBUS DP, PROFIBUS FMS i FIP. Fioletowa powłoka PUR ułatwia identyfikację instalacji w terenie, a system Fast Connect upraszcza montaż i skraca czas uruchomienia.

Konstrukcja i materiały

Rdzeń tworzą wielodrutowe, giętkie żyły miedziane klasy 5 bez pokrycia o średnicy 0,64 mm, co odpowiada przekrojowi AWG 22. Żyły ułożone są w skrętki parowe z kolorową identyfikacją, a całość zabezpieczona jest wspólnym ekranem w formie oplotu. Brak ekranu na wiązkach upraszcza budowę i zmniejsza sztywność. Zewnętrzną ochronę zapewnia powłoka z poliuretanu PUR, materiał powłoki zewnętrznej i powłoka ochronna to ten sam poliuretan. Przybliżona średnica zewnętrzna wynosi ok. 8 mm, a masa kabla to ok. 75 kg/km. Geometria okrągła i gładka powierzchnia żył sprzyjają pracy w ciągłym ruchu.

Zastosowanie i warunki pracy

Przewód sprawdza się w energoflexach, przy ciągłym ruchu i wymuszonym prowadzeniu, a także w instalacjach bez prowadzenia. Minimalny dopuszczalny promień zginania w instalacjach stałych to 64 mm, natomiast w instalacjach ruchomych z wymuszonym prowadzeniem i bez prowadzenia to 120 mm. Dopuszczalna temperatura otoczenia po montażu bez wibracji wynosi -40 ... 80 °C, co pozwala na pracę w chłodnych halach i w miejscach o podwyższonej temperaturze. Kabel nie jest przeznaczony do uszczelnienia promieniowego ani wzdłużnego i nie jest certyfikowany do zastosowań morskich.

Ognioodporność potwierdzona jest zgodnie z IEC 60332-3-24 kat. C - tak. Pozostałe klasy ogniowe wg IEC 60332-3-25 kat. D, IEC 60332-3-23 kat. B, IEC 60332-3-21 kat. A F/R, IEC 60332-3-22 kat. A oraz IEC 60332-1-2 nie są deklarowane. Przewód jest przeznaczony szczególnie do obszarów wrażliwych, gdzie należy zapobiegać rozprzestrzenianiu się płomienia, a obecność toksycznych dymów mogłaby spowodować obrażenia ciała i uszkodzenie sprzętu.

Parametry transmisyjne i kompatybilność

Impedancja falowa wynosi 150 Ohm w zakresie 3-20 MHz, co zapewnia zgodność z wymaganiami magistrali PROFIBUS. Napięcie robocze szczytowe to 250 V, a napięcie próbne żyła/żyła 1500 V skutecznych. Nominalna pojemność robocza to ok. 28 nF/km. Dzięki ekranowi wspólnemu w formie oplotu kabel ogranicza zakłócenia w środowisku przemysłowym.

Rozwiązanie jest kompatybilne z siecią PROFIBUS DP, PROFIBUS FMS i FIP i może być stosowane zarówno w układach stacjonarnych, jak i w aplikacjach z ciągłym ruchem. Fioletowy kolor powłoki izolacji ułatwia szybką identyfikację linii danych na etapie montażu i serwisowania.
