Kabel magistrali UNITRONIC® BUS PB FD P COMBI 1X2X0,64+3X1, PUR, ekran, 2170227

od 1 m30,05 zł
brutto / m
na zamówienie
Indeks Onninen:DIW640
Indeks producenta:2170227
EAN:4044773124217
Opakowania zbiorcze:1 / 500 m


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Bezhalogenowy zgodnie z IEC 60754-1: nie
Bezhalogenowy zgodnie z IEC 60754-2: nie
Certyfikowany do zastosowań morskich: nie
Ciężar: 123 kg/km
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji): -40 ... 80 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu: -5 ... 50 °C
Ekran na wiązkach: Brak
Ekran wspólny: Oplot
Gatunek materiału izolacji żyły: Inne
Gatunek materiału powłoki zewnętrznej: Inne
Geometria kabla: Okrągły
Identyfikacja żył: Kolor
Identyfikacja żyły zgodnie z HD 308 S2: nie
Impedancja falowa: 150 Ohm
Kabel z ochroną przed gryzoniami: nie
Kabel z uszczelnieniem promieniowym: nie
Kabel z uszczelnieniem wzdłużnym: nie
Kategoria: Inne
Klasa emisji dymu wg EN 13501-6: Brak
Klasa kwasowości wg EN 13501-6: Brak
Klasa reakcji na ogień wg EN 13501-6: Brak
Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6: Brak
Kolor powłoki/izolacji: Fioletowy
Kompatybilność z Grade2TV zgodnie z XP-C 90-483: nie
Kompatybilność z Grade3TV zgodnie z XP-C 90-483: nie
Liczba żył: 5
Materiał izolacji żyły: Inne
Materiał powłoki zewnętrznej: Poliuretan (PUR)
Materiał żyły: Miedź
Min. dopuszczalny promień zginania w instalacjach stałych: 146.4 mm
Niska emisja dymów zgodnie z IEC 61034-2: nie
Ognioodporność zgodnie z IEC 60332-1-2: tak
Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R): nie
Ognioodporność zgodnie z IEC 60332-3-22 (kat. A): nie
Ognioodporność zgodnie z IEC 60332-3-23 (kat. B): nie
Ognioodporność zgodnie z IEC 60332-3-24 (kat. C): nie
Ognioodporność zgodnie z IEC 60332-3-25 (kat. D): nie
Olejoodporny (zgodnie z IEC 60811-404): nie
Podtrzymanie funkcji zgodnie z IEC 60331-23: nie
Powłoka ochronna: Poliuretan (PUR)
Przybliżona średnica zewnętrzna: 10.1 mm
Rodzaj powierzchni żyły: Bez pokrycia
Struktura skrętki: Pary
Średnica żyły: 0.64 mm
Ułożenie skrętek: Inne

Wymiary i waga dotyczące jednostki sprzedaży: 1 m

dł/szer/wys/waga:1 m / 0,0101 m / 0,0101 m / 0,123 kg
Kod celny:85444995

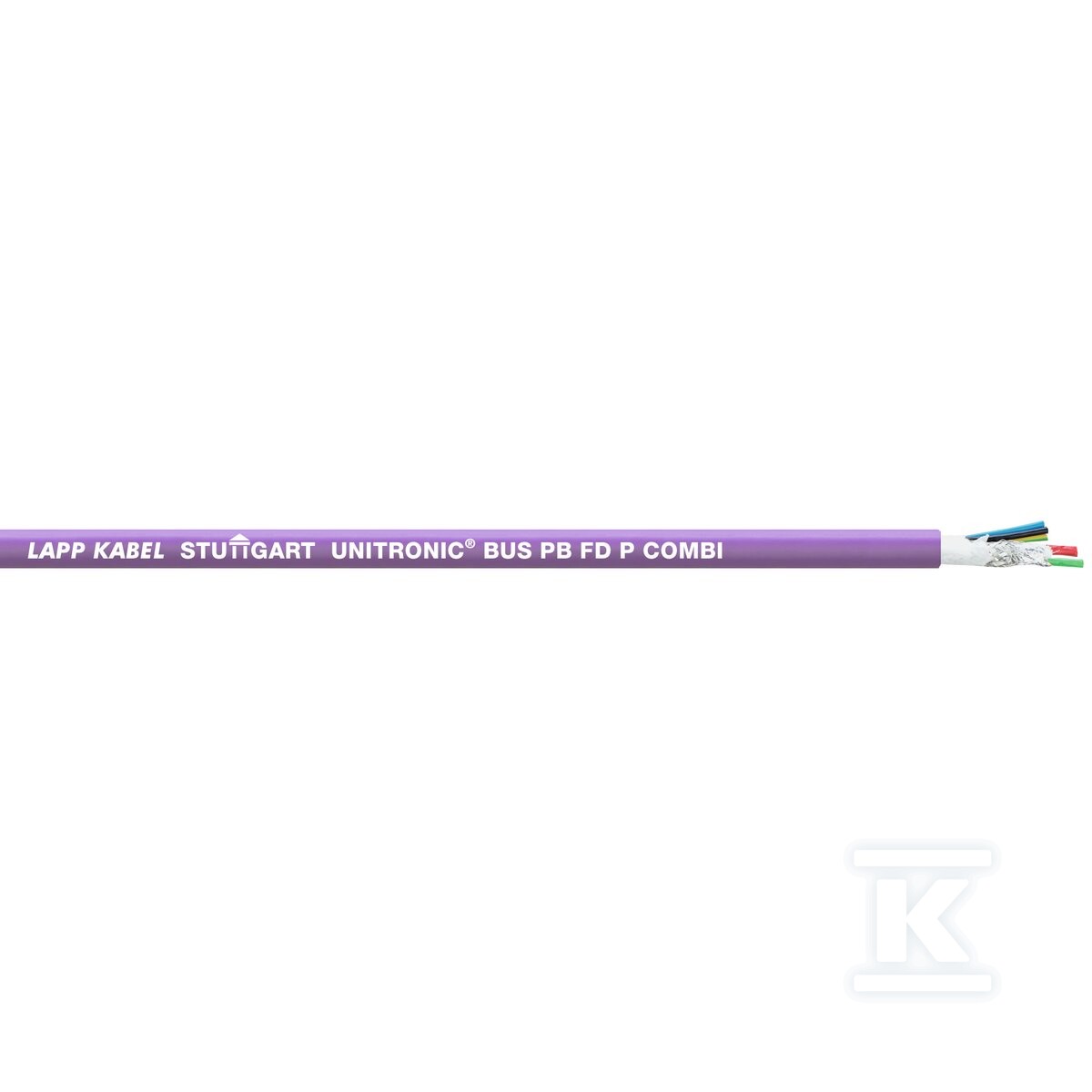

Kabel magistrali UNITRONIC® BUS PB FD P COMBI 1X2X0,64+3X1, PUR, ekran, 2170227

Hybrydowy kabel magistralny PROFIBUS DP z zasilaniem

Kabel UNITRONIC® BUS PB FD P COMBI łączy transmisję danych z zasilaniem w jednej, okrągłej powłoce PUR w kolorze fioletowym RAL 4001. Przeznaczony jest do sieci PROFIBUS DP zgodnych z DIN 19245 oraz EN 50170, np. dla SIEMENS SIMATIC® NET, a także do PROFIBUS-FMS i FIP. Konstrukcja hybrydowa 1×2×0,64 + 3×1 umożliwia prowadzenie sygnału magistrali i zasilania jednym przewodem, co upraszcza okablowanie w maszynach i na liniach produkcyjnych. Nominalna impedancja falowa 150 ? zapewnia stabilną transmisję, a oplot ekranujący ogranicza zakłócenia w środowisku przemysłowym.

Budowa i ekranowanie

Wewnątrz znajduje się jedna skręcona para sygnałowa o średnicy żyły 0,64 mm oraz trzy żyły zasilające 1 mm. Żyły wykonane są z miedzi niepokrytej, w klasie 2 jako wielodrutowe, co daje wysoką elastyczność. Izolacja żył to polietylen w wersji piankowej Foam-Skin PE, a identyfikacja kolorami ułatwia montaż. Para sygnałowa i żyły zasilające są oddzielone owijką z flizeliny, a całość chroni oplot z cynowanej miedzi. Zewnętrzny płaszcz z poliuretanu PUR ma średnicę około 10,1 mm i masę około 123 kg/km. Kabel jest okrągły, bez uszczelnienia wzdłużnego i promieniowego, bez ochrony przed gryzoniami.

Zastosowanie i warunki pracy

Rozwiązanie sprawdza się w aplikacjach wymagających wysokiej elastyczności, takich jak prowadnice kablowe, łańcuchy transportowe i często ruchome elementy maszyn. Dopuszczalna temperatura otoczenia podczas montażu wynosi od -5 °C do 50 °C, a po montażu w instalacji stałej bez wibracji od -40 °C do 80 °C. Minimalny promień gięcia w instalacjach stałych to 146,4 mm, co odpowiada około 14,5-krotności średnicy zewnętrznej. Kabel jest ogniotrwały zgodnie z IEC 60332-1-2, nie jest bezhalogenowy wg IEC 60754 i nie spełnia wymagań niskiej emisji dymu wg IEC 61034-2. Nie jest olejoodporny wg IEC 60811-404.

Parametry elektryczne i mechaniczne

Impedancja falowa wynosi 150 ?, a maksymalne napięcie robocze dla sygnału to 100 V. Napięcie próbne żyła/żyła to 0,6 kV. Liczba żył to 5, w tym jedna para sygnałowa. Ekran wspólny w formie oplotu zapewnia ochronę przed zakłóceniami elektromagnetycznymi. Płaszcz PUR zapewnia odporność mechaniczną i dobrą odporność na ścieranie w warunkach ciągłego ruchu.
