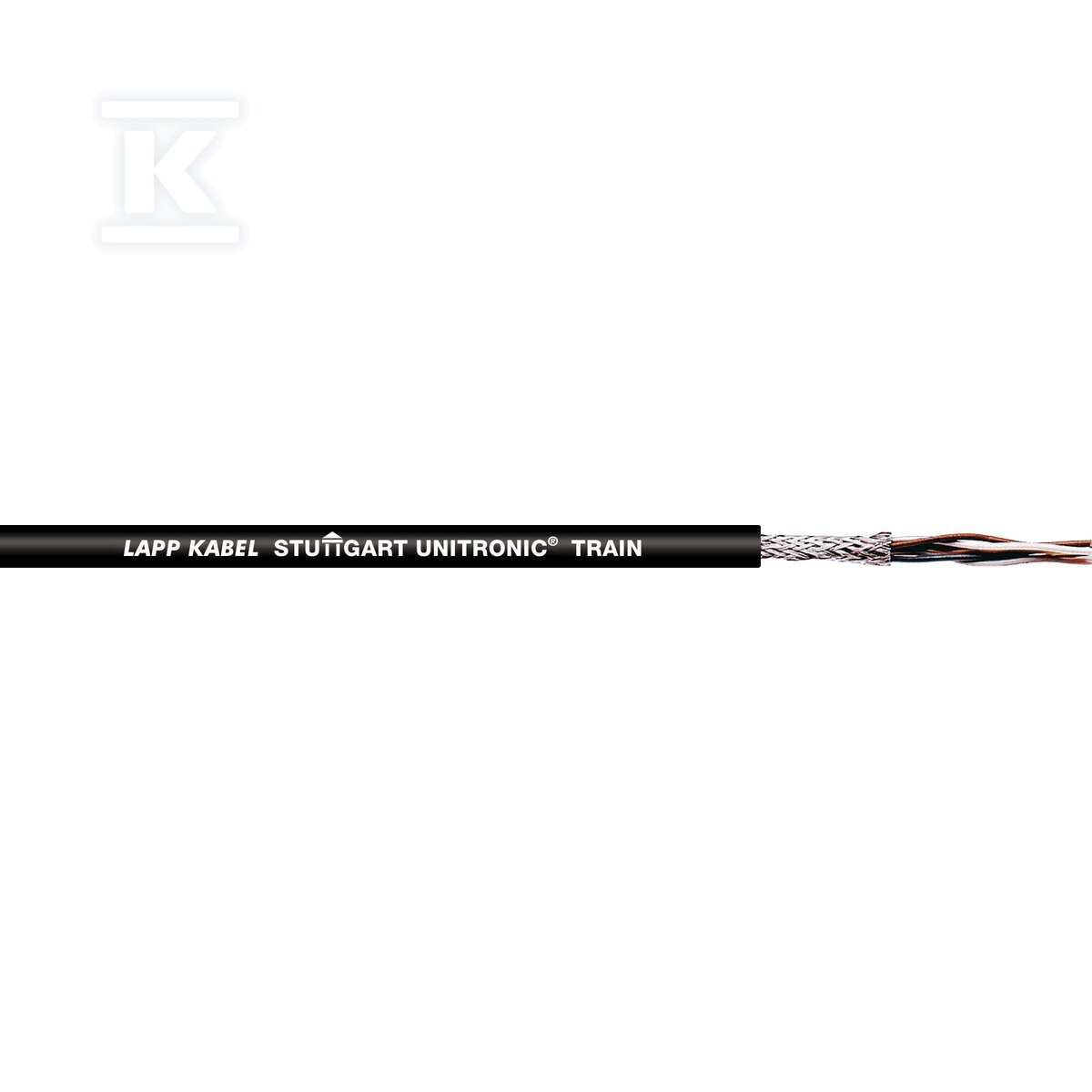

Kabel magistrali UNITRONIC® TRAIN MVB 1x2x0,5, ekran, odporny na UV, 2173000

Kabel magistralowy UNITRONIC® TRAIN MVB do sieci TCN w pojazdach szynowych

Kabel magistralowy UNITRONIC® TRAIN MVB 1x2x0,5 przeznaczony jest do przewodowej komunikacji w pojazdach kolejowych i autobusach. Rozwiązanie pracuje w sieci łączności pociągu TCN zgodnie z IEC 61375, w tym w wielofunkcyjnej magistrali pojazdu MVB wg IEC 61375-3-1 oraz w przewodowej magistrali pociągu WTB wg IEC 61375-2-1. Przeznaczony jest do instalacji stałych i zastosowań z ograniczonym ruchem, gdzie wymagana jest stabilna transmisja danych przy zachowaniu odporności na warunki eksploatacji charakterystyczne dla transportu szynowego.

Zastosowanie w komunikacji pociągu MVB i WTB

Kabel sprawdza się w okablowaniu wnętrz pojazdów szynowych, autobusów oraz w rozbudowie sieci pokładowej. Konstrukcja umożliwia montaż w wiązkach i kanałach instalacyjnych z możliwością niewielkich przemieszczeń. Dzięki ekranowi wspólnemu w postaci oplotu zapewnia odporność na zakłócenia elektromagnetyczne typowe dla środowiska pojazdu. Zewnętrzna powłoka w kolorze czarnym, odporna na promieniowanie UV, pozwala na montaż w miejscach narażonych na działanie światła słonecznego bez przyspieszonego starzenia materiału.

Budowa, ekranowanie i parametry transmisyjne

Rdzeń tworzą cynowane żyły miedziane o nominalnym przekroju 0,5 mm2. Izolacja żył wykonana jest z poliolefiny, a układ skrętki realizowany jest w strukturze czwórek z kolorową identyfikacją żył. Wspólny ekran w formie oplotu otacza pary, co wspiera transmisję w systemach CAN i magistrali danych. Nominalna impedancja falowa wynosi 120 ?, co odpowiada wymaganiom sieci MVB/WTB. Przybliżona średnica zewnętrzna kabla to 7,6 mm, a masa wynosi ok. 68 kg/km. Zewnętrzna powłoka to elektronowo-sieciowany polimerowy związek EM 104, który zapewnia mechaniczną wytrzymałość i odporność na czynniki środowiskowe.

Warunki pracy, odporność mechaniczna i bezpieczeństwo

Kabel pracuje w szerokim zakresie temperatur po montażu bez wibracji od -45 °C do 90 °C. Minimalny dopuszczalny promień zginania w instalacjach stałych to 45,6 mm, a w instalacjach ruchomych bez prowadzenia 76 mm, co odpowiada ok. 6 x D dla ułożenia stałego i ok. 10 x D dla zastosowań z ograniczoną ruchomością. Konstrukcja jest bezhalogenowa zgodnie z IEC 60754-1 oraz spełnia wymagania ogniowe IEC 60332-1-2. Powłoka wykazuje odporność na promieniowanie UV, a materiał izolacyjny zapewnia stabilność parametrów elektrycznych przy niskim tłumieniu do 5 MHz.
