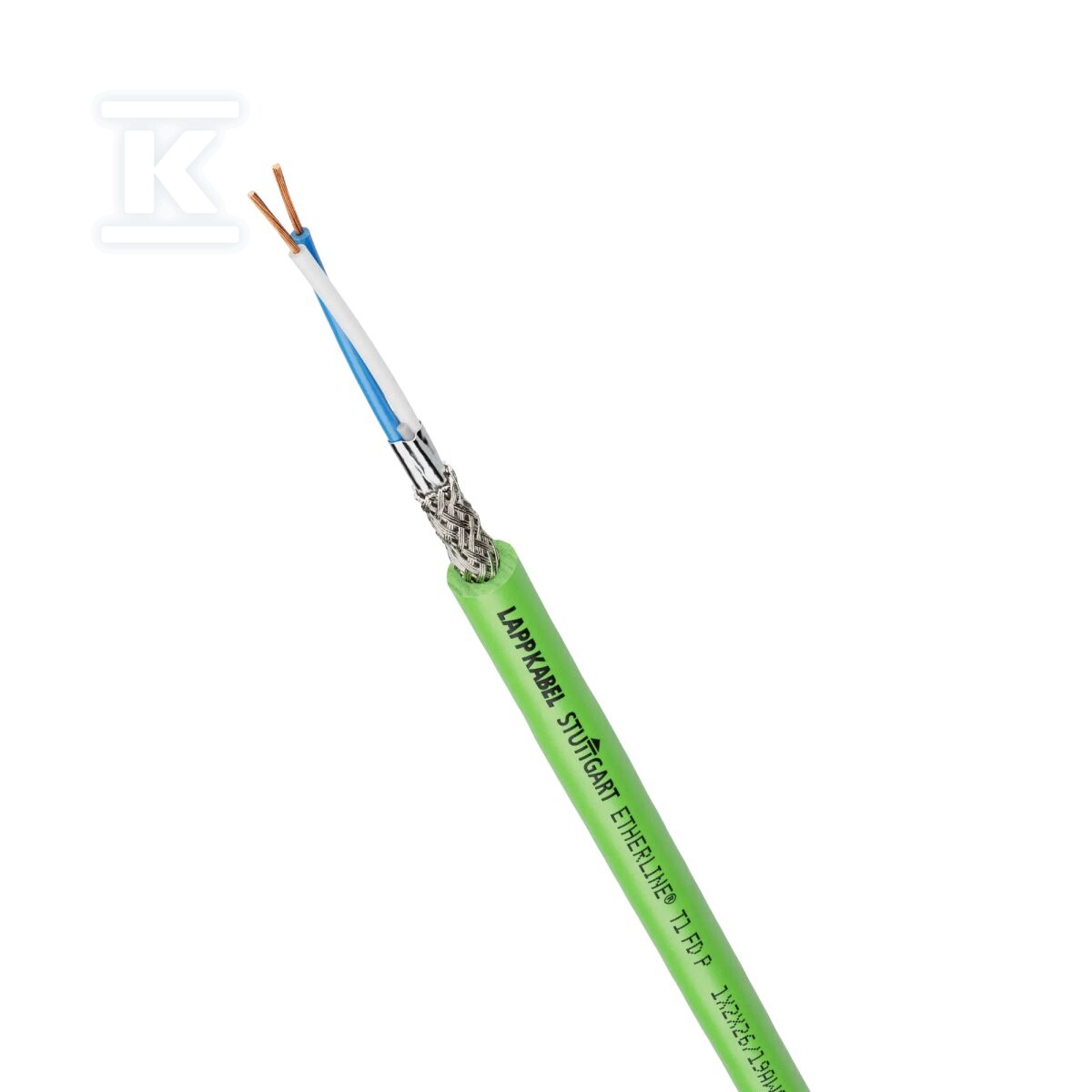

Kabel Single Pair Ethernet ETHERLINE® T1 FD P 1x2x26/19AWG, 48 V AC, Giętki, PUR, ekran, odporny na UV, 2170920

Kabel Single Pair Ethernet do ciągłego gięcia w łańcuchach i instalacjach przemysłowych

Przewód przeznaczony jest do transmisji danych i zasilania w technologii Single Pair Ethernet w warunkach przemysłowych, gdzie wymagana jest wysoka elastyczność i odporność mechaniczna. Konstrukcja umożliwia pracę w ruchomych częściach maszyn, prowadnicach łańcuchowych oraz w okablowaniu strukturalnym budynków. Zielona powłoka PUR, średnica zewnętrzna 4,6 mm i masa ok. 27 kg/km ułatwiają prowadzenie i montaż w ciasnych przestrzeniach.

Budowa i ekranowanie SF/UTP

Rdzeń stanowi miedziany przewód wielodrutowy 26 AWG o przekroju 0,14 mm2, 19 żył, klasa 6 = bardzo giętka. Izolacja żył wykonana jest na bazie poliolefiny. Para jest ekranowana podwójnie: folią aluminiową laminowaną oraz oplotem z miedzi cynowanej o wysokim pokryciu, co daje typ SF/UTP i skuteczną ochronę przed zakłóceniami elektromagnetycznymi. Zewnętrzna powłoka z poliuretanu PUR jest bezhalogenowa zgodnie z IEC 60754-2, odporna na działanie środków smarnych na bazie oleju mineralnego oraz na czynniki chemiczne. Impedancja falowa wynosi 100 Ohm, a prędkość propagacji sygnału NVP ok. 0,79.

Zastosowania SPE, zasilanie PoDL i zgodność

Kabel wspiera aplikacje Single Pair Ethernet 100Base-T1 wg IEEE 802.3bw oraz 1000Base-T1 wg IEEE 802.3bp, a także 10BASE-T1 wg IEEE 802.3cg. Jest przystosowany do zasilania Power-over-Data-Line zgodnie z IEEE 802.3bu, do jednoczesnej transmisji danych i energii dla urządzeń o niskim poborze do ok. 50 W. Spełnia wymagania okablowania strukturalnego DIN EN 50173 i ISO/IEC 11801. Wersja PUR posiada aprobatę UL AWM Style 20549, co umożliwia zastosowanie w instalacjach w Ameryce Północnej. Napięcie znamionowe wynosi 48 V, szczytowe napięcie pracy do 125 V, a napięcie próbne żyła/żyła i żyła/ekran to 2 kV.

Odporność mechaniczna i warunki pracy

Przewód jest przeznaczony do ciągłego gięcia. Minimalny promień gięcia w instalacji stałej to 18,4 mm, co odpowiada 4-krotności średnicy zewnętrznej, a w instalacji ruchomej 69 mm, czyli 15-krotności średnicy. Dopuszczalna temperatura otoczenia podczas montażu to -20 ... 60 °C, po montażu bez wibracji -40 ... 80 °C. Powłoka PUR jest odporna na promieniowanie UV wg ISO 4892-2, odporna na olej wg EN 50363-10-2 oraz ognioodporna wg IEC 60332-1-2 i testu UL FT-2. Konstrukcja zachowuje właściwości w suchych, wilgotnych i surowych, w tym oleistych warunkach otoczenia, a wysoka odporność mechaniczna powłoki PUR sprawdza się w prowadnicach łańcuchowych i w ciągłym ruchu.
