Kabel Single Pair Ethernet ETHERLINE® T1 FLEX Y 1x2x26/7AWG, 48 V AC, Giętki, PVC, ekran, 2170925

Giętki kabel Single Pair Ethernet do transmisji danych i zasilania PoDL

Kabel ETHERLINE® T1 FLEX Y 1x2x26/7AWG łączy w jednej parze transmisję sygnału i zasilanie urządzeń końcowych. Przeznaczony jest do okablowania strukturalnego budynków zgodnie z DIN EN 50173 i ISO/IEC 11801 oraz do sieci przemysłowych opartych na Single Pair Ethernet. Dzięki konstrukcji SF/UTP i ekranowi zapewnia stabilną pracę w środowiskach z zakłóceniami elektromagnetycznymi, a giętka żyła wielodrutowa ułatwia prowadzenie w korytach i przy sporadycznych ruchach.

Zastosowanie w sieciach przemysłowych i budynkach

Kabel wspiera standardy SPE 100Base-T1 wg IEEE 802.3bw oraz 1000Base-T1 wg IEEE 802.3bp i jest kompatybilny z Power over Data Line wg IEEE 802.3bu. Pozwala na jednoczesne przesyłanie danych i zasilanie urządzeń o niskim poborze do ok. 50 W bez dodatkowego okablowania zasilającego. Napięcie znamionowe wynosi 48 V AC rms / DC, a napięcie znamionowe żyła-żyła wg UL AWM to 300 V AC rms / DC. Maksymalne napięcie pracy to 125 V, a napięcia próbne żyła-żyła i żyła-ekran to 2 kV.

Wersja zatwierdzona jako Power Limited Tray Cable PLTC wg UL nadaje się do otwartej instalacji w korytach kablowych. Nadaje się do połączeń nieruchomych i sporadycznych ruchów, do pomieszczeń suchych i wilgotnych oraz do średnich obciążeń mechanicznych. Propagacja sygnału na poziomie 0,77 c pozwala na przewidywalne czasy opóźnienia w sieciach czasu rzeczywistego.

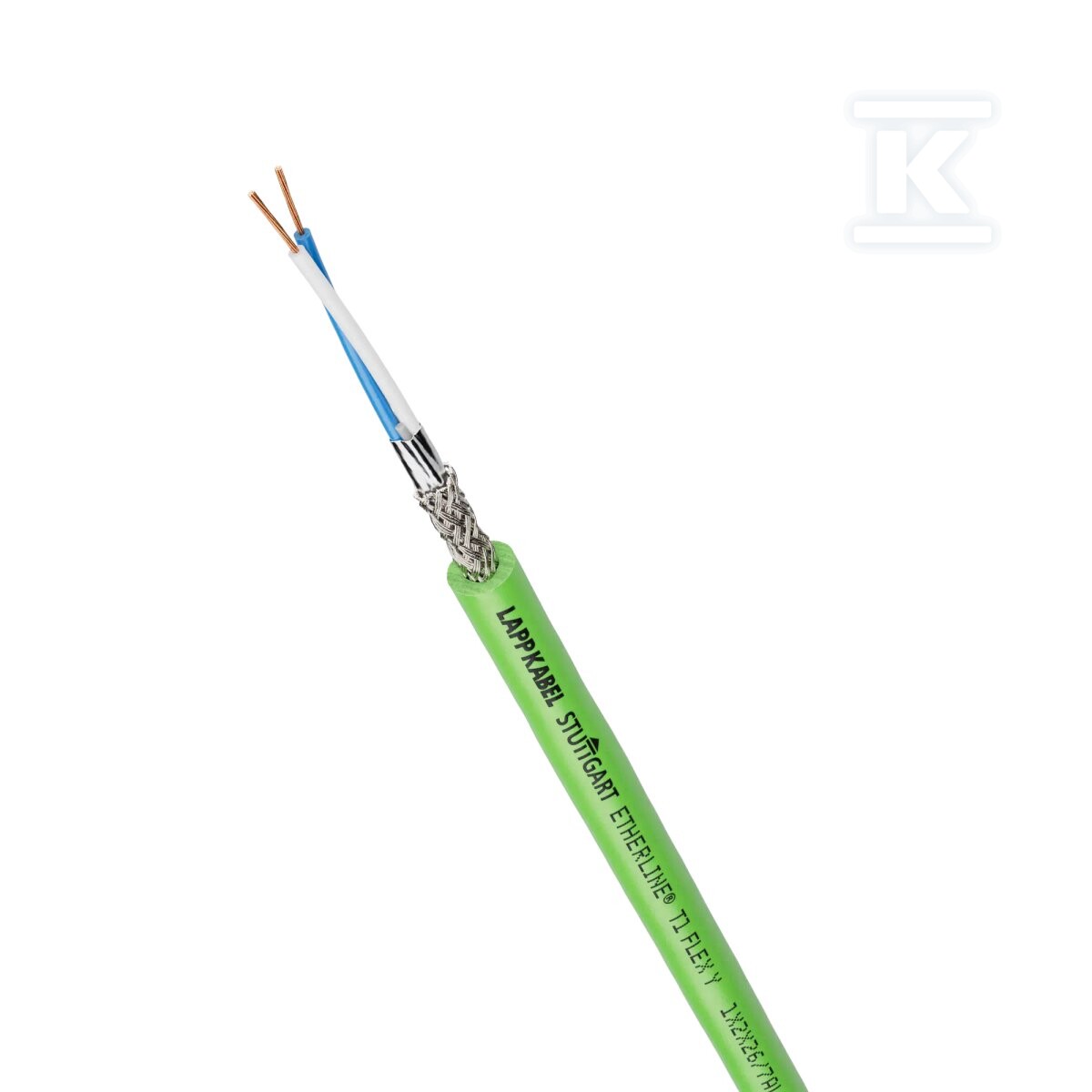

Budowa i ekranowanie

Rdzeń tworzą dwie żyły miedziane gołe 26 AWG w wykonaniu 7-dru towym, klasa 2, o izolacji piankowo-skórkowej z polietylenu. Skrętka parowa zapewnia impedancję falową 100 ? i rezystancję pętli ok. 14 ?/km przy 20 °C. Całość jest ekranowana folią aluminiowo-laminowaną oraz oplotem z miedzi cynowanej o pokryciu ok. 85 %, co w oznaczeniu daje SF/UTP.

Zewnętrzna powłoka z polichlorku winylu w kolorze zielonym RAL 6018 ma ok. 4,6 mm średnicy zewnętrznej i masę ok. 30 kg/km. PVC jest odporny na działanie kwasów i zasad oraz ma ograniczoną odporność na oleje. Identyfikacja żył zgodna z kodem kolorystycznym PROFINET SPE ułatwia szybkie i bezbłędne okablowanie na etapie montażu.

Montaż i warunki pracy

Kabel jest przeznaczony do instalacji stałych i okazjonalnie ruchomych. Minimalny promień gięcia w instalacji stałej to 18,4 mm, a przy sporadycznych ruchach bez prowadzenia 36,8 mm. Temperatura montażu wynosi od -20 °C do 60 °C, a po montażu bez wibracji od -40 °C do 80 °C.

Konstrukcja okrągła i giętka żyła ułatwiają prowadzenie w ciasnych trasach kablowych. Kabel spełnia wymagania ognioodporności wg IEC 60332-1-2. Nie jest bezhalogenowy wg IEC 60754 i nie wykazuje niskiej emisji dymów wg IEC 61034-2.
