Kabel Single Pair Ethernet ETHERLINE® T1 PN FLEX Y 1x2x22/7AWG, 48 V AC, Giętki, PVC, ekran, 2170924

Giętki kabel Single Pair Ethernet do automatyki i sieci przemysłowych

Kabel ETHERLINE® T1 PN FLEX Y 1x2x22/7AWG to rozwiązanie Single Pair Ethernet. Sprawdzi się w instalacjach PROFINET Type B oraz w sieciach SPE 100Base-T1 wg IEEE 802.3bw i 1000Base-T1 wg IEEE 802.3bp, z możliwością zasilania PoDL wg IEEE 802.3bu. Dzięki giętkiej budowie nadaje się do połączeń nieruchomych i sporadycznie ruchomych. Płaszcz z PVC w kolorze zielonym RAL 6018.

Zastosowanie w sieciach przemysłowych i zgodność

Kabel jest projektowany pod aplikacje przemysłowe, w tym PROFINET i Ethernet przemysłowy. Jedna skrętka 1x2x22/7AWG zapewnia transmisję do 1000 Mbit/s przy impedancji falowej 100 ?. Wspiera Power over Data Line, co umożliwia przesył sygnału i zasilania jedną parą. Zastosowanie w instalacjach stałych i okazjonalnie ruchomych wynika z dopuszczalnego promienia gięcia 22 mm w montażu stałym i 44 mm przy sporadycznym ruchu. Temperatura pracy po montażu bez wibracji to -40 °C do 80 °C, a w trakcie montażu -20 °C do 60 °C. Ognioodporność potwierdzona jest zgodnością z IEC 60332-1-2 oraz oznaczeniem UL FT2.

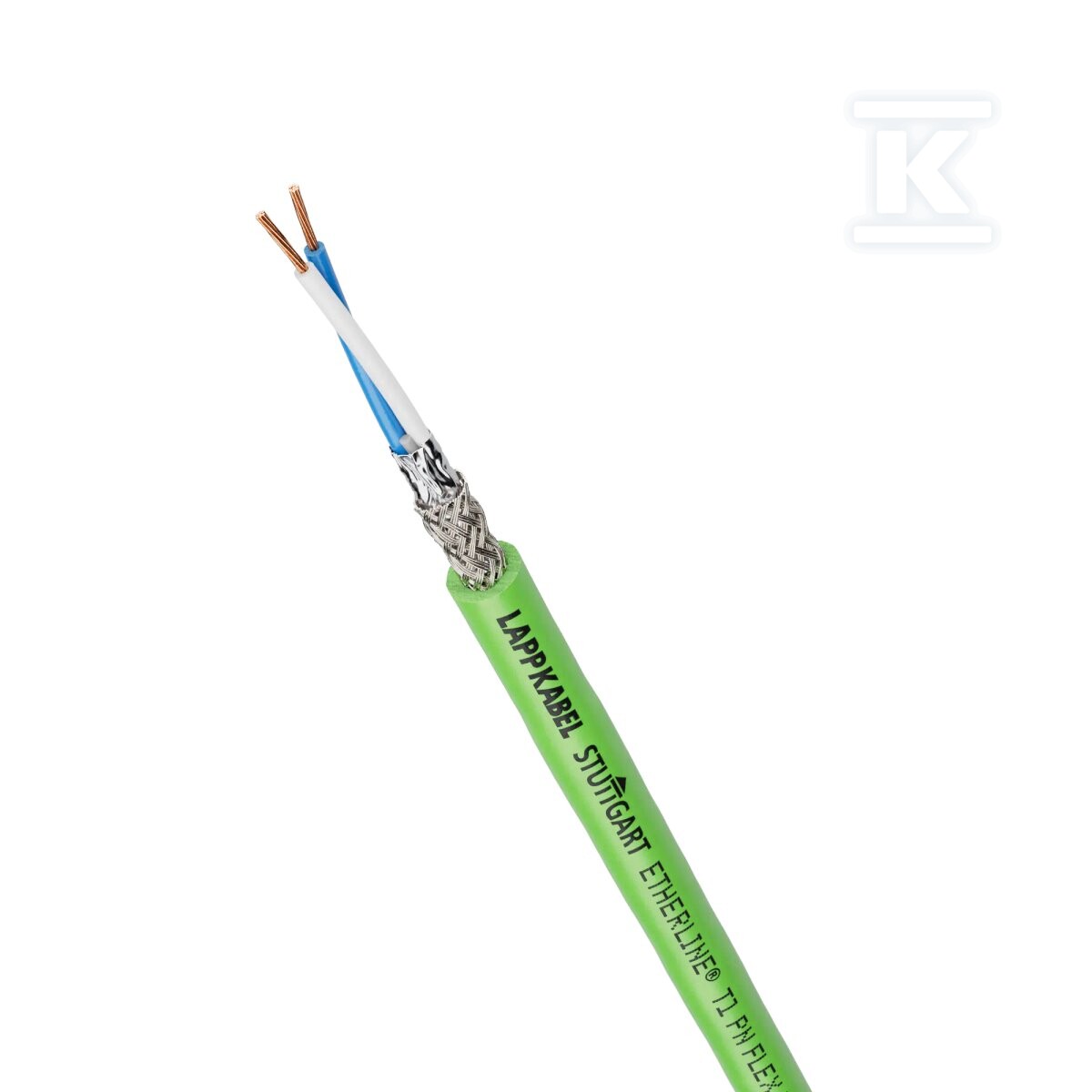

Konstrukcja i ekranowanie SF/UTP

Rdzeń tworzą dwie żyły miedziane, gołe, wielodrutowe klasy 2 w wykonaniu 7-żyłowym, o nominalnej średnicy 1,55 mm. Izolacja żył to piankowa polietylenowa Foam-Skin PE, co ogranicza tłumienie i pozwala na prędkość propagacji sygnału ok. 0,80 c. Para jest ekranowana folią aluminiowo-laminowaną w połączeniu z oplotem z miedzi cynowanej o pokryciu ok. 85 %. Oznaczenie SF/UTP oznacza ekranowanie wspólne bez ekranu na wiązkach. Zewnętrzna powłoka z polichlorku winylu ma średnicę ok. 5,5 mm i masę ok. 43 kg/km. Geometria okrągła ułatwia prowadzenie w korytach i rurach.

Parametry pracy i warunki montażu

Elektrycznie kabel pracuje przy napięciu znamionowym 48 V AC rms/DC, z maksymalnym napięciem roboczym do 125 V dla transmisji danych. Napięcie testowe żyła/żyła i żyła/ekran to 2 kV. Rezystancja pętli DC przy 20 °C wynosi ok. 5,54 ?/km. Niska prędkość propagacji 0,80 c i impedancja 100 ? stabilizują transmisję w sieciach SPE. Montaż w instalacjach stałych wymaga promienia gięcia 4-krotności średnicy zewnętrznej, czyli ok. 22 mm, a w instalacjach okazjonalnie ruchomych ok. 44 mm. Kabel nie jest bezhalogenowy wg IEC 60754 i nie wykazuje niskiej emisji dymów wg IEC 61034-2.
