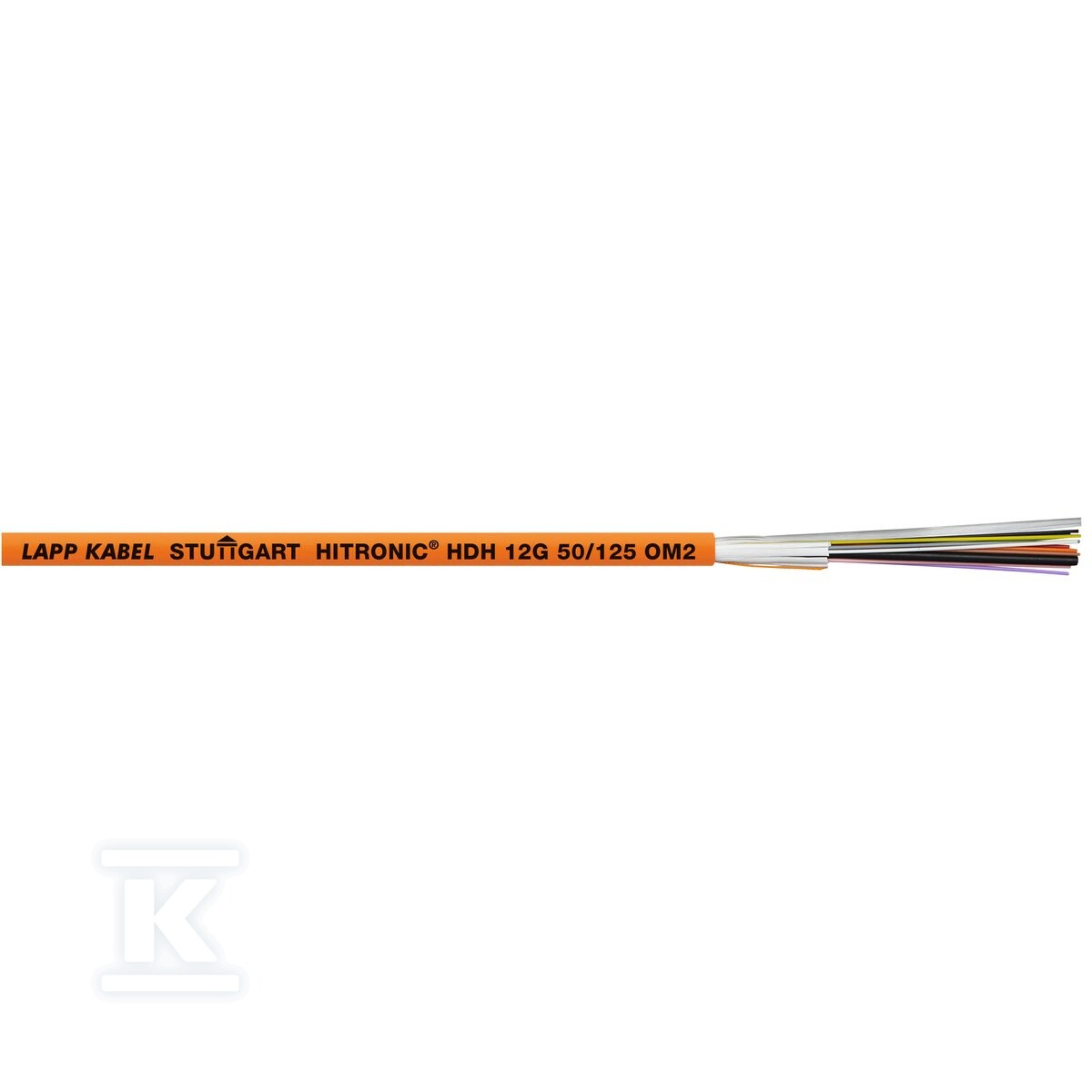

Kabel światłowodowy HITRONIC® HDH 2G 50/125 OM2, LSZH, Eca, 26010202

Kabel światłowodowy wielomodowy do instalacji wewnętrznych i sieci szkieletowych

Kabel HITRONIC® HDH 2G 50/125 OM2 to dzielony kabel dystrybucyjny z dwoma włóknami wielomodowymi 50/125 µm w powłoce LSZH, przeznaczony do stałego montażu wewnątrz budynków. Pomarańczowa powłoka zewnętrzna RAL 2003 ułatwia identyfikację w trasach kablowych, a konstrukcja z luźno ułożonymi włóknami w tubie ścisłej pozwala na bezpośredni montaż złączy. Rozwiązanie sprawdza się w pomieszczeniach suchych i wilgotnych, w korytach i na szynach, tam gdzie potrzebne są elastyczne połączenia i wysoka odporność mechaniczna w sieciach szkieletowych.

Konstrukcja i materiały

Rdzeń optyczny to szkło z rdzeniem 50 µm i płaszczem 125 µm, pokryte pierwotną powłoką o średnicy 242 µm i buforem ścisłym 0,9 mm. Wzmocnienie stanowią włókna szklane, które odciążają włókna przy zginaniu i manipulacji. Kabel ma przekrój okrągły, nominalną średnicę zewnętrzną 6 mm, minimalną 5,7 mm i maksymalną 6,3 mm, przy masie 34 kg/km. Powłoka zewnętrzna wykonana jest z bezhalogenowego związku LSZH, co ogranicza emisję toksycznych gazów w przypadku oddziaływania temperatury. Oznaczenie J-V(ZN)H wskazuje na kabel wewnętrzny z powłoką nie zawierającą halogenów zgodnie z IEC 60754-1. Kabel nie jest olejoodporny, nie jest odporny na promieniowanie UV i nie posiada uszczelnienia wzdłużnego ani promieniowego.

Parametry optyczne i mechaniczne

Włókna klasy OM2 zapewniają tłumienie ok. 3,5 dB/km przy 850 nm i ok. 1,5 dB/km przy 1300 nm, przy przepustowości 500 MHz*km w obu oknach. Apertura numeryczna wynosi 0,2. W instalacji stałej minimalny promień gięcia to 15 x średnicy zewnętrznej, czyli 90 mm, a przy okazjonalnym przemieszczaniu 94,5 mm. W ruchu ciągłym wymagany jest promień 20 x średnicy, ok. 126 mm. Siła rozciągająca w montażu stałym to 650 N. Zakres temperatur pracy w instalacji stałej to -20 °C do 70 °C, a przy okazjonalnym przemieszczaniu 0 °C do 50 °C. Temperatura montażu nie powinna przekraczać 50 °C. Kabel jest palny, ale samogasnąca powłoka spełnia wymagania klasy reakcji na ogień Eca wg CPR.

Zastosowanie i warunki pracy

Kabel przeznaczony jest do użytku wewnętrznego, w tym w pomieszczeniach wilgotnych, do prowadzenia w korytach kablowych i kanałach. Dzielona konstrukcja breakout ułatwia rozprowadzanie włókien do poszczególnych punktów końcowych bez konieczności rozcinania całej wiązki. Niska masa i elastyczność ułatwiają prowadzenie w ciasnych trasach, a wzmocnienie włóknami szklanymi chroni przed uszkodzeniami mechanicznymi podczas instalacji. Zastosowanie w sieciach szkieletowych wynika z parametrów OM2 i stabilnej transmisji w krótkich i średnich dystansach. Produkt zgodny ze standardem IEC 60794.
