Kabel światłowodowy HITRONIC® PCF DUPLEX FD FRNC-PUR, PUR, 28320702

Uniwersalna transmisja danych w ruchu i w instalacjach stacjonarnych

Kabel światłowodowy z włóknem PCF przeznaczony jest do przesyłu sygnałów optycznych w systemach fieldbus i przemysłowych sieciach danych, takich jak PROFIBUS, INTERBUS czy PROFINET. Wersja duplex umożliwia równoległe prowadzenie dwóch włókien w jednej powłoce, co pozwala na oszczędne, dwukierunkowe połączenia. Dzięki konstrukcji bez elementów metalowych nie generuje zakłóceń elektromagnetycznych i nadaje się do montażu w pobliżu urządzeń silnoprądowych.

Konstrukcja i materiały

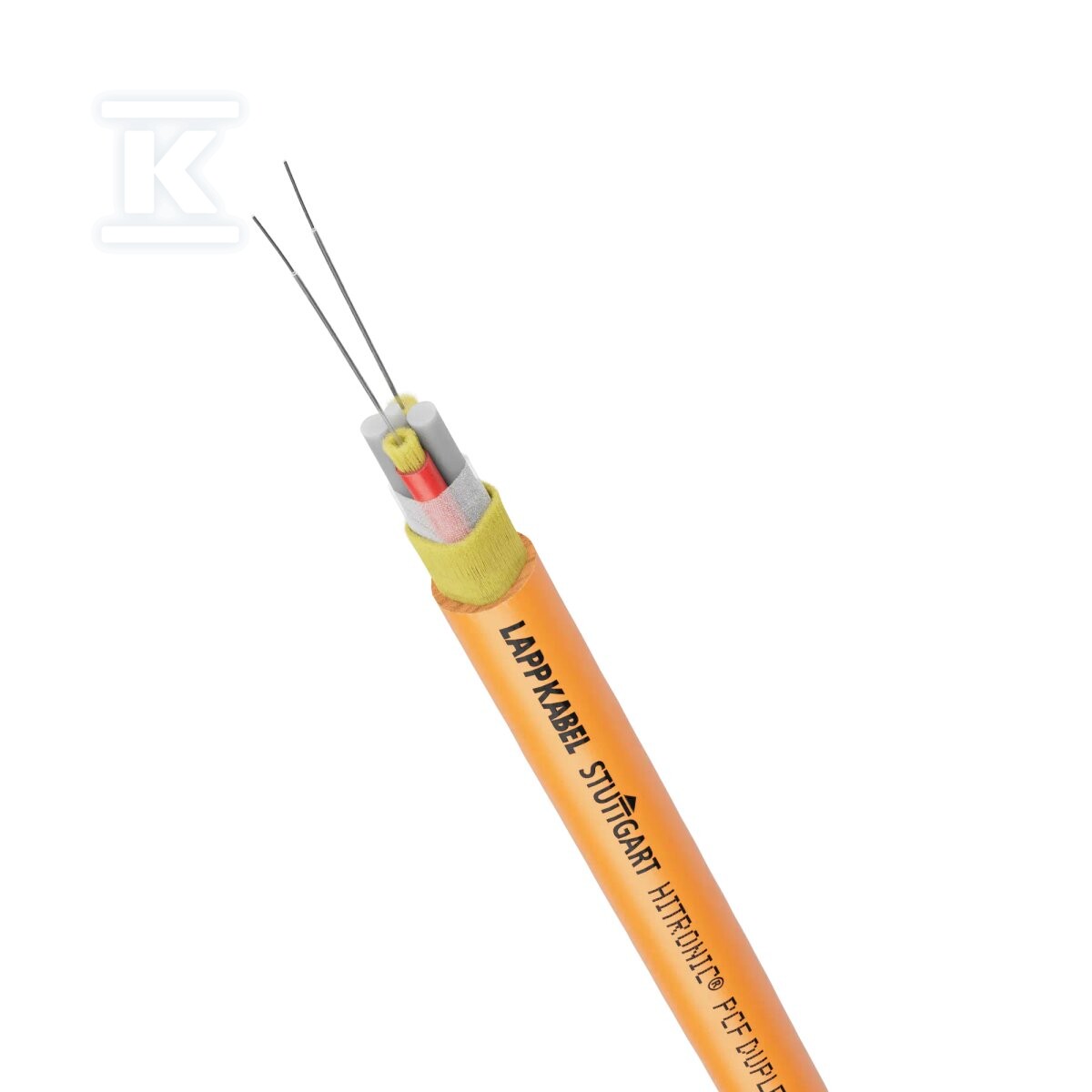

Rdzeń tworzą dwa włókna typu PCF, czyli szkło powleczone polimerem, o średnicy rdzenia 200 µm i powłoce 230 µm. Włókna są typu multimode z aperturą numeryczną 0,37. Pojedyncze żyły mają nominalną średnicę 2,2 mm, a cały kabel ma okrągły przekrój i przybliżoną średnicę zewnętrzną 8,8 mm. Powłoka zewnętrzna wykonana jest z poliuretanu PUR w kolorze pomarańczowym. Płaszcz PUR jest odporny na ścieranie, nacięcia i przecięcia oraz wytrzymuje wysokie obciążenia mechaniczne. Wewnątrz zastosowano przędzę aramidową jako odciążenie mechaniczne, co zapewnia maksymalną ochronę na rozciąganie. Kabel waży ok. 63 kg/km.

Płaszcz PUR jest opisywany jako odporny na działanie środków smarnych na bazie oleju mineralnego i wysoce odporny na działanie środków chemicznych. Producent wskazuje przydatność w suchych, wilgotnych i mokrych środowiskach. Konstrukcja pozwala na pracę w ciągłym zginaniu i w prowadnicach kablowych, z tolerancją skręceń do ±110°/m. Minimalny dopuszczalny promień zginania w instalacjach stałych wynosi 176 mm. W warunkach stałego montażu kabel wytrzymuje siłę rozciągającą 800 N.

Włókna są zabezpieczone owijką z włókniny, a powłoka buforowa wykonana jest z bezhalogenowego związku. Materiał powłoki włókna to kopolimer etylenu z tetrafluoroetylenem ETFE. Kabel jest bezhalogenowy zgodnie z IEC 60754-1, co oznacza brak emisji szkodliwych gazów w przypadku pożaru. Zgodnie z danymi ETIM nie jest klasyfikowany jako niskoemisyjny pod względem dymu wg IEC 61034-2 i nie posiada oznaczeń klas reakcji na ogień wg EN 13501-6.

Zastosowanie i właściwości eksploatacyjne

Kabel przeznaczony jest do zastosowań wewnątrz i na zewnątrz, jako łącze pomiędzy częściami ruchomymi a stacjonarnymi, w środowisku przemysłowym i w prowadnicach łańcuchowych. Nadaje się do bezpośredniej konfekcji złącz. Producent wskazuje możliwość transmisji na odcinkach do 500 m, a w praktyce przemysłowej typowo do 100 m przy zachowaniu parametrów transmisyjnych.

Dzięki powłoce PUR kabel dobrze znosi warunki mechaniczne typowe dla automatyki: ciągłe ruchy, skręcanie i pracę w łańcuchach kablowych. Brak elementów metalowych eliminuje wpływ zakłóceń elektromagnetycznych. Wersja FRNC-PUR łączy właściwości mechaniczne poliuretanu z bezhalogenową charakterystyką płaszcza.

• odporność na ścieranie, nacięcia i przecięcia dzięki płaszczowi PUR
• odciążenie aramidowe dla ochrony włókien na rozciąganie
• konstrukcja do ciągłego zginania i pracy w prowadnicach
• brak emisji szkodliwych gazów halogenu w warunkach pożaru wg IEC 60754-1
• odporność na środki smarne na bazie oleju mineralnego i dobra odporność chemiczna wg opisu producenta

Parametry transmisyjne i bezpieczeństwo

Włókno PCF zapewnia odporność na złamania i łatwy montaż. Dla długości fali 650 nm tłumienie wynosi ok. 10 dB/km przy przepustowości 17 MHzkm, a dla 850 nm ok. 8 dB/km przy przepustowości 20 MHzkm. Kabel jest typu dywizyjnego uniwersalnego, z dwoma włóknami w układzie duplex, bez pancerza i bez ochrony przed gryzoniami. Nie jest przeznaczony do wdmuchiwania.

Kabel nie posiada uszczelnienia wzdłużnego ani promieniowego i nie jest przeznaczony do układania w gruncie. Nie deklaruje się dla niego funkcji podtrzymania obwodu wg IEC 60331-23 ani odporności ogniowej wg IEC 60332. Zastosowanie w systemach BUS jest zgodne z wymaganiami dla kabli PROFINET typu B i C.
