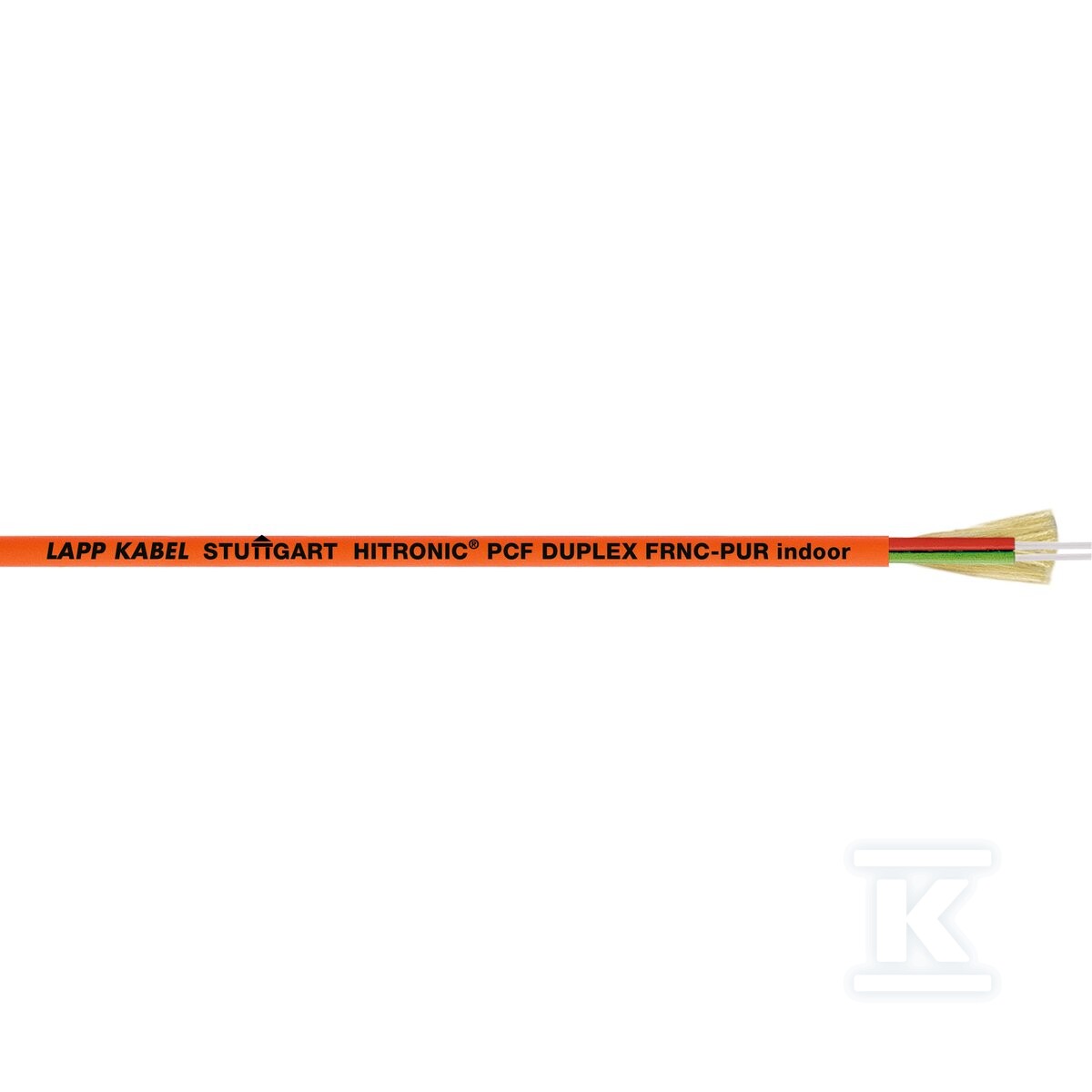

Kabel światłowodowy HITRONIC® PCF DUPLEX FRNC-PUR indoor, PUR, 28020702

Uniwersalny kabel światłowodowy PCF duplex do transmisji danych w przemyśle

Rozwiązanie do przesyłu danych w systemach fieldbus, przeznaczone do stałych połączeń i sporadycznych ruchów w instalacjach wewnętrznych. Pomarańczowa powłoka z poliuretanu PUR zapewnia dobrą odporność mechaniczną i chemiczną, a konstrukcja z włóknem PCF typu 200/230 umożliwia bezpośredni montaż złączy bez dodatkowego przygotowania. Kabel sprawdza się w suchych, wilgotnych i mokrych środowiskach przemysłowych, gdzie wymagana jest stabilna transmisja na dystansach do 500 m przy długościach fal 650 nm i 850 nm.

Budowa i materiały

Rdzeń tworzą dwa włókna PCF z rdzeniem szklanym i powłoką z fluoropolimerów, oznaczone kolorami czerwonym i zielonym. Włókna umieszczone są w kolorowym, ciasno buforowanym subkablu o średnicy 2,9 mm z osłoną FRNC. Wewnątrz znajduje się wzmocnienie z przędzy aramidowej pełniącej funkcję odciążenia mechanicznego. Całość zabezpieczona jest okrągłą zewnętrzną powłoką z poliuretanu PUR w kolorze pomarańczowym, typową dla wersji indoor. Średnica zewnętrzna wynosi 8 mm, a masa ok. 53 kg/km. Powłoka zewnętrzna jest bezhalogenowa zgodnie z IEC 60754-1, co ogranicza emisję szkodliwych gazów w przypadku oddziaływania wysokiej temperatury. Geometria okrągła ułatwia prowadzenie i mocowanie w korytach i rurach.

Zastosowanie i warunki pracy

Kabel przeznaczony jest do stałej instalacji oraz okazjonalnego zginania, w tym do transmisji w systemach PROFIBUS, INTERBUS i innych magistral przemysłowych. Pracuje w temperaturze od -20 °C do +70 °C, a montaż jest możliwy w zakresie od -10 °C do +50 °C. Minimalny dopuszczalny promień gięcia w instalacjach stałych to 160 mm, co odpowiada ok. 20-krotności średnicy zewnętrznej przy pracy dynamicznej. Dopuszczalne siły rozciągające to 400 N w montażu stałym i 1200 N krótkotrwale. Dzięki braku materiałów metalowych w przekroju nie generuje zakłóceń elektromagnetycznych, a konstrukcja bez ekranu metalowego ułatwia instalację w środowiskach wymagających ochrony EMC.

Zalety w instalacjach przemysłowych

Konstrukcja umożliwia bezpośredni montaż złączy, co skraca czas instalacji i ogranicza liczbę elementów pośrednich. Wysoka wytrzymałość mechaniczna pozwala na pracę w warunkach obciążeń występujących w zakładach produkcyjnych, a dobra odporność na promieniowanie UV i substancje chemiczne wspiera trwałość w pomieszczeniach technicznych. Powłoka PUR zapewnia odporność na ścieranie i działanie czynników środowiskowych, a wersja pomarańczowa jest jednoznacznie identyfikowalna jako instalacja wewnętrzna. Zgodność z wymaganiami systemów BUS oraz możliwość transmisji do 500 m czyni go praktycznym wyborem do sieci czujników, sterowników i urządzeń automatyki.
