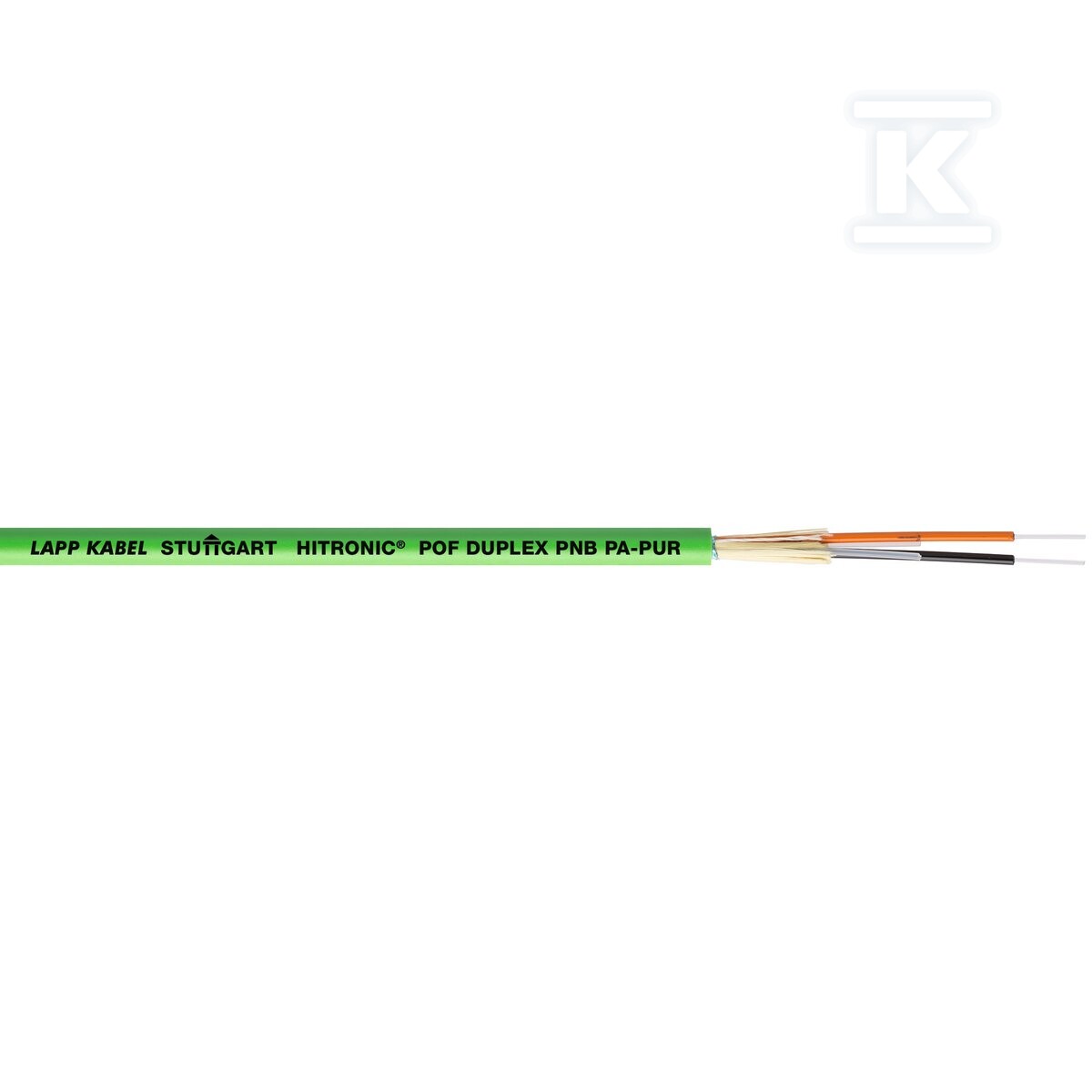

Kabel światłowodowy HITRONIC® POF DUPLEX PNB PA-PUR, PUR, 28051002

Kabel światłowodowy polimerowy do sieci PROFINET w środowisku przemysłowym

Kabel światłowodowy polimerowy z wzmocnioną powłoką PUR przeznaczony jest do transmisji optycznej w instalacjach Industrial Ethernet/PROFINET. Wykonanie z włókna POF i wzmocnionego płaszcza poliuretanowego pozwala na montaż stały w korytach kablowych i rurach, w miejscach narażonych na duże obciążenia mechaniczne i chemiczne. Oznaczenie J-V4Y(ZN)11Y 2P980/1000 odpowiada konstrukcji dwuwłóknowej z możliwością bezpośredniego montażu złączy. W sieci PROFINET typu B zapewnia pracę do 50 m przy 100 Mbit/s.

Konstrukcja i materiały

Rdzeń światłowodu to polimetakrylan metylu z powłoką z fluoropolimeru, średnica rdzenia 980 µm ±2, średnica powłoki 1000 µm ±2. Włókna mają bufor z poliamidu o średnicy 2,2 mm, kolor czarny/pomarańczowy z nadrukiem strzałkowym ułatwiającym identyfikację kierunku. Wzdłużne wzmocnienie stanowią aramidowe przędze nośne. Zewnętrzny płaszcz z mieszanki poliuretanowej ma kolor zielony zbliżony do RAL 6018, średnicę zewnętrzną 8 mm i masę ok. 56 kg/km. Geometria kabla jest okrągła, a liczba włókien wynosi 2.

Włókno POF charakteryzuje się aperturą numeryczną 0,5 ±0,05 i przepustowością ?40 MHz·100 m przy 650 nm. Współczynnik tłumienia wynosi ?160 dB/km przy 650 nm i ?230 dB/km przy 660 nm.

Zastosowanie i warunki pracy

Kabel przeznaczony jest do instalacji stałych w przemyśle, w tym w aplikacjach PROFINET typu B. Nadaje się do bezpośredniej konfekcji złączami. Zakres temperatur pracy to -20 °C do +70 °C, montażu -10 °C do +50 °C, przechowywania -40 °C do +80 °C.

Minimalny promień gięcia w instalacji stałej to ok. 65 mm. Długoterminowa wytrzymałość na rozciąganie wynosi 100 N, krótkoterminowo do 1 000 N. Odporność na zgniatanie to 2 000 N/10 cm w warunkach długotrwałych i 4 000 N/10 cm krótkoterminowo. Parametry te pozwalają na prowadzenie kabla w korytach i rurach bez ryzyka uszkodzenia włókna przy zachowaniu elastyczności potrzebnej do montażu.

Odporność mechaniczna, chemiczna i zgodność

Płaszcz PUR jest odporny na ścieranie, ma niską adhezję i jest odporny na działanie olejów zgodnie z IEC 60811-2-1 oraz DIN EN 50363-10-2 w 100 °C przez 168 h. Bufor PA jest bezhalogenowy, nie starzeje się, charakteryzuje się niską emisją gazów dymnych i jest toksykologicznie bezpieczny. Całość jest zgodna z PROFINET Cabling and Interconnection Technology jako kabel optyczny typu B.

Produkt spełnia wymagania dyrektywy UE 2011/65/UE RoHS w zakresie ograniczenia substancji niebezpiecznych.
