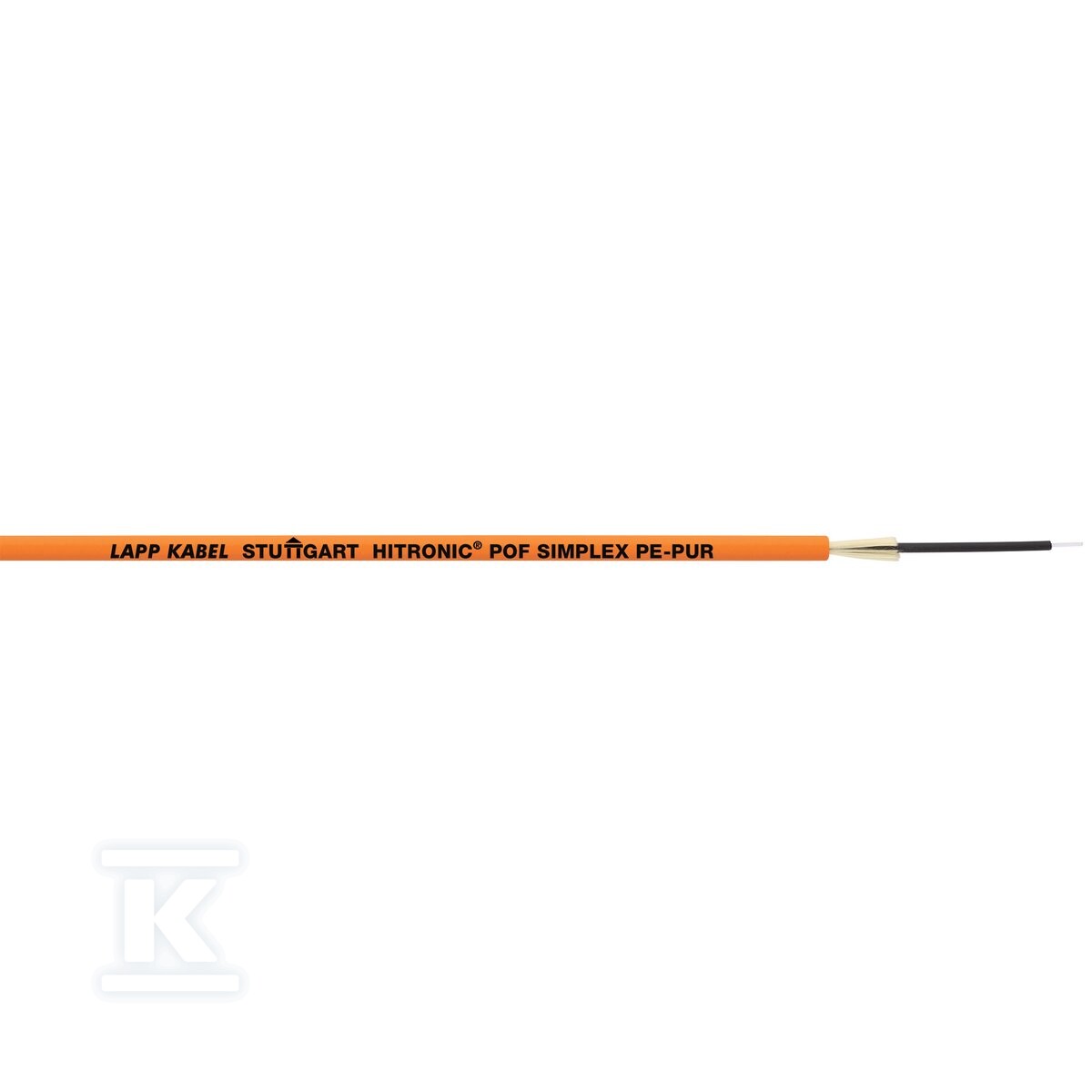

Kabel światłowodowy HITRONIC® POF SIMPLEX PE-PUR, PUR, 28020001

Jednowłóknowy kabel światłowodowy POF z poliuretanową powłoką do instalacji stałych i elastycznych

Jednowłóknowy kabel światłowodowy z polimerowym włóknem optycznym POF przeznaczony jest do transmisji sygnałów optycznych w aplikacjach przemysłowych, gdzie liczy się odporność mechaniczna, elastyczność i brak zakłóceń elektromagnetycznych. Wersja z buforem PE i zewnętrzną powłoką z poliuretanu PUR łączy niską masę z wytrzymałością na obciążenia mechaniczne i warunki środowiskowe. Dzięki niemetalicznej konstrukcji nie generuje zakłóceń wewnątrz kabla i nadaje się do bezpośredniego konfekcjonowania złączami.

Budowa i materiały

Rdzeń stanowi polimerowe włókno optyczne POF typu 980/1000, z rdzeniem z polimetakrylanu metylu PMMA i powłoką z fluoropolimeru. Włókno o średnicy buforowanej ok. 2,2 mm osłonięte jest rurką buforową z polietylenu PE. Wewnętrzne wzmocnienie z włókien aramidowych zapewnia odciążenie na rozciąganie, a całość pokryta jest okrągłą, pomarańczową powłoką zewnętrzną z poliuretanu PUR w kolorze RAL 2003. Geometria kabla jest okrągła, a przybliżona średnica zewnętrzna wynosi 5,5 mm przy masie ok. 25 kg/km. Oznaczenie standardowe J-V2Y(ZN)11Y wskazuje na przeznaczenie do instalacji wewnętrznych z możliwością elastycznego prowadzenia.

Zastosowanie i warunki pracy

Kabel sprawdza się w transmisji danych optycznych do ok. 70 m, jako łącze pomiędzy częściami ruchomymi i w instalacjach przemysłowych wymagających giętkich połączeń. Może pracować w środowiskach suchych i mokrych, a zwłaszcza w surowych i oleistych warunkach. Zakres temperatur eksploatacji to od -20 °C do +70 °C, a montażu od -10 °C do +50 °C. Minimalny dopuszczalny promień gięcia w instalacjach stałych to 55 mm, co odpowiada ok. 10 x średnicy zewnętrznej, a w praktyce konstrukcja pozwala na wielomilionowe cykle zginania. Dopuszczalne siły rozciągające to 100 N w montażu stałym i do 600 N krótkotrwale, co ułatwia prowadzenie kabla bez dodatkowych uchwytów.

Odporność mechaniczna i chemiczna

Płaszcz z poliuretanu PUR wytrzymuje wysokie obciążenia mechaniczne i zapewnia giętkość połączeń. Materiał powłoki jest wysoce odporny na działanie środków chemicznych i olejów, co potwierdzają zastosowania w środowiskach przemysłowych narażonych na zabrudzenia i kontakt z substancjami agresywnymi. Konstrukcja niemetaliczna eliminuje oddziaływanie zewnętrznych pól elektromagnetycznych, a brak elementów metalowych ułatwia pracę w instalacjach wrażliwych na zakłócenia. Kabel nie jest przeznaczony do wdmuchiwania i nie posiada uszczelnień wzdłużnych ani promieniowych.
