Kabel termoelektryczny KEL-ST Fe/CuNi LX 2x2x1,5 DIN, Giętki, PVC, ekran, 0158500

Wieloparowy kabel przedłużający i kompensacyjny do pomiaru temperatury w procesach przemysłowych

Kabel wieloparowy z żyłami stopowymi Fe/CuNi w wykonaniu DIN-LX przeznaczony jest do przedłużania sygnału termoparowego oraz do kontroli procesów produkcyjnych tam, gdzie pomiar temperatury musi być prowadzony przewodowo. Budowa PVC-ST-PVC zapewnia izolację żył z PVC, ekranowanie foliowe i zewnętrzną powłokę z PVC w kolorze niebieskim. Dzięki ekranowi statycznemu z folii aluminiowej z drutem odprowadzającym kabel ogranicza wpływ zakłóceń elektromagnetycznych na sygnał pomiarowy, co jest istotne w środowisku maszyn, napędów i instalacji przemysłowych. Geometria okrągła, średnica zewnętrzna ok. 11,4 mm i masa ok. 145 kg/km pozwalają na swobodne prowadzenie w wiązkach i na szynach kablowych bez nadmiernego obciążenia mechanicznego.

Budowa i ekranowanie

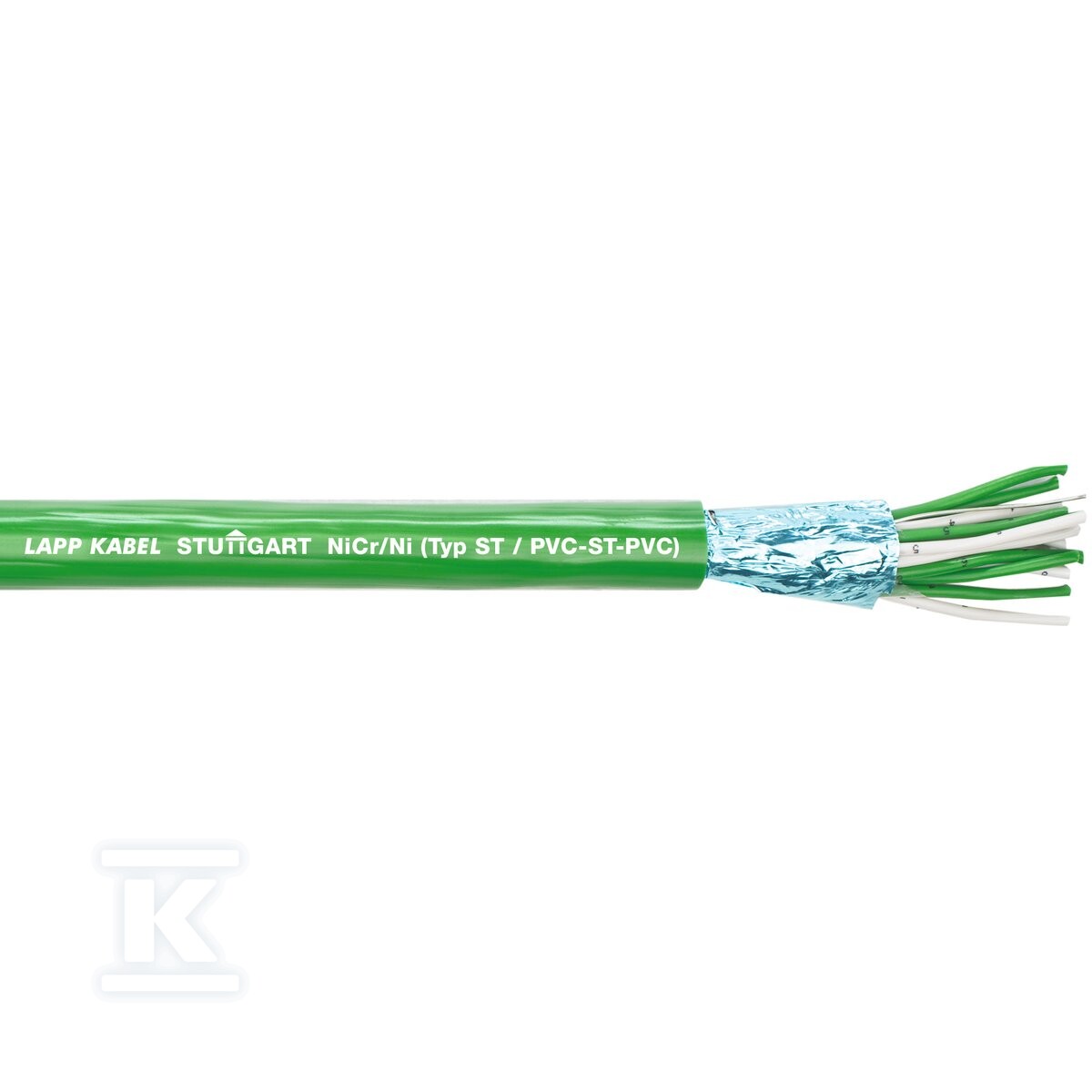

Wewnętrzna część kabla to drobnożyłowe żyły stopowe Fe/CuNi o przekroju 1,5 mm2, każda o splocie 48 x 0,20 mm. Żyły są izolowane PVC, skręcane w pary, a pary skręcane warstwowo. Na tak uformowany rdzeń nakładany jest ekran wspólny w postaci folii aluminiowej z drutem drenażowym, a następnie zewnętrzna powłoka z polichlorku winylu. Ekran na wiązkach nie występuje, pancerz stalowy również nie jest stosowany, co utrzymuje elastyczność i ogranicza wagę. Kolorystyka zgodna z DIN 43710: powłoka zewnętrzna niebieska dla Fe/CuNi, żyła dodatnia zawsze czerwona. Oznaczenie par od 4 żył wzwyż odbywa się numeracją parzystą 1-1, 2-2, 3-3 itd., co ułatwia identyfikację przy montażu i serwisowaniu. Odchylenia graniczne wykonane są zgodnie z klasą 2 DIN i IEC.

Zastosowanie i warunki pracy

Kabel służy do pomiaru temperatury za pomocą termopar typu L, gdzie stopy żył Fe/CuNi są identyczne ze stopami termoelementu. Pozwala na odprowadzenie sygnału z miejsca pomiaru do rejestratora, regulatora lub systemu sterowania nawet wtedy, gdy pomiar bezdotykowy jest niemożliwy lub nieuzasadniony. Zewnętrzna izolacja PVC powinna być dobrana z uwzględnieniem maksymalnej temperatury otoczenia wokół połączenia termoparowego. W instalacji stałej kabel pracuje w zakresie od -40°C do +80°C, a w użytkowaniu giętkim od -5°C do +80°C, co odpowiada właściwościom materiału izolacji i powłoki. Minimalny dopuszczalny promień zginania wynosi 171 mm zarówno w instalacjach stałych, jak i ruchomych bez prowadzenia, co wynika z konstrukcji ekranowanej typu ST z wymaganym promieniem 15 x średnicy zewnętrznej.

Parametry eksploatacyjne i montaż

Dla instalatora istotne jest, że kabel jest giętki, łatwy w układaniu i oznaczony zgodnie z normą DIN 43710, co ogranicza ryzyko pomyłki przy łączeniu par. Ekran foliowy zapewnia ochronę przed zakłóceniami elektromagnetycznymi bez zwiększania sztywności charakterystycznej dla oplotu stalowego. W praktyce oznacza to stabilny sygnał pomiarowy, mniejszą liczbę błędnych odczytów i prostszy montaż w rozdzielnicach oraz przy armaturze procesowej. Standardowe pakowanie to krążek do 30 kg lub do 250 m, powyżej tej wartości kabel dostarczany jest na bębnie. Wartości podane są nominalne, szczegółowe tolerancje dostępne są na żądanie.
