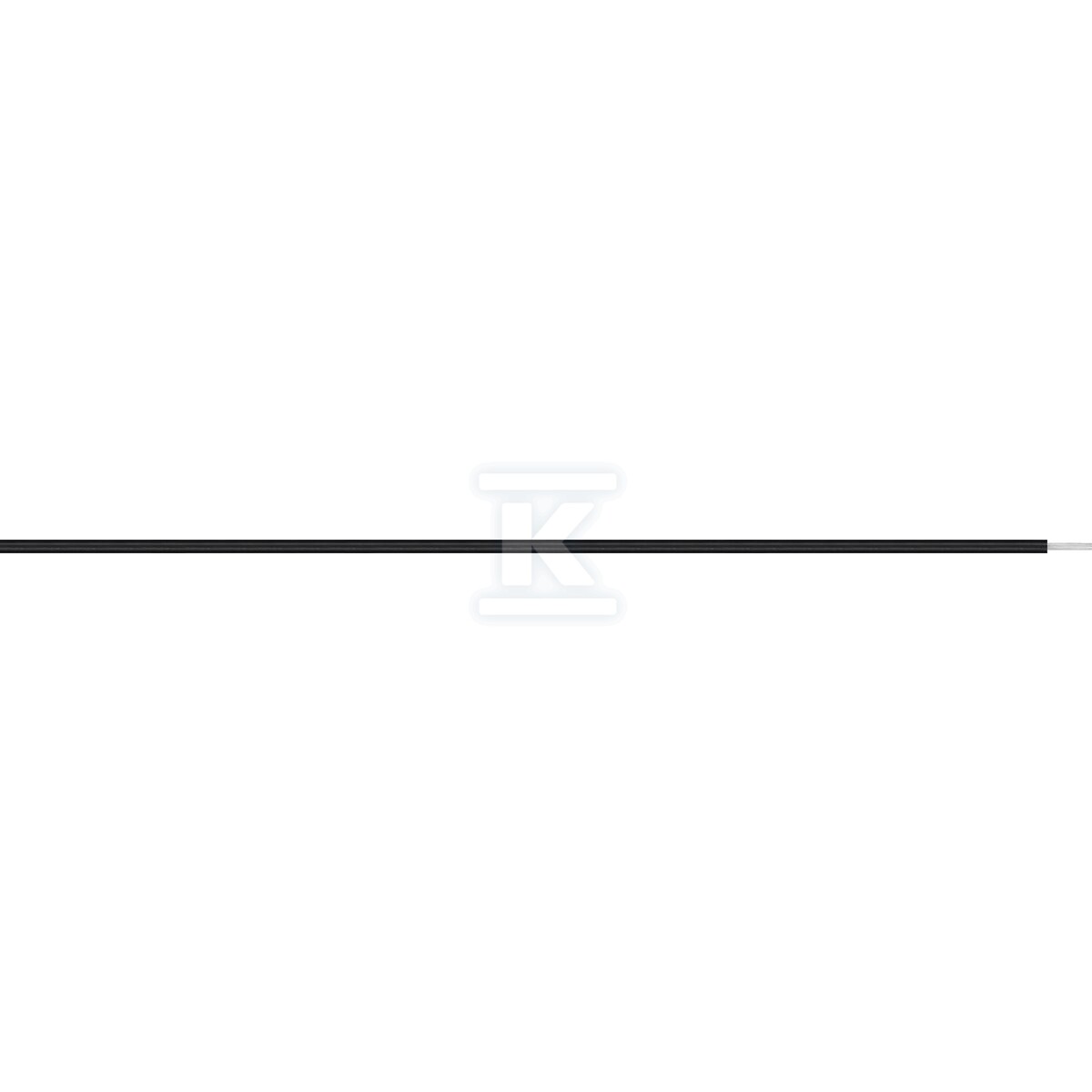

Kabel światłowodowy Optic Fiber HITRONIC® POF SIMPLEX PE 28000001

Jednożyłowy kabel światłowodowy POF do stałych instalacji przemysłowych

Kabel światłowodowy polimerowy simplex z czarną powłoką z polietylenu przeznaczony jest do transmisji danych optycznych w instalacjach stałych wewnątrz pomieszczeń. Konstrukcja J-V2Y 1P980/1000 umożliwia bezpośredni montaż złącza bez dodatkowego przygotowania, co skraca czas instalacji w szafach sterowniczych, kanałach i rurach instalacyjnych. Niska masa ok. 4 kg/km i średnica zewnętrzna 2,2 mm ułatwiają prowadzenie w ciasnych trasach kablowych.

Budowa i materiały

Rdzeń światłowodu wykonany jest z polimetakrylanu metylu PMMA, a powłoka światłowodu z fluoropolimeru. Oba elementy tworzą światłowód wielomodowy POF o średnicy rdzenia 980 µm i powłoce 1000 µm. Wokół niego znajduje się bufor z polietylenu PE w kolorze czarnym, zbliżonym do RAL 9005. Kabel ma przekrój okrągły, jest nieopancerzony i bez ochrony przed gryzoniami. Płaszcz z PE wykazuje wysoką odporność na działanie kwasów i roztworów zasadowych oraz dobrą stabilność mechaniczną, co przekłada się na przydatność w surowych środowiskach przemysłowych.

Parametry optyczne i mechaniczne

Apertura numeryczna wynosi 0,5 ± 0,05. Tłumienność światłowodu to ? 160 dB/km przy 650 nm oraz ? 230 dB/km przy 660 nm, a szerokość pasma ? 10 MHz × 100 m przy 650 nm. Parametry te pozwalają na transmisję do ok. 70 m w typowych zastosowaniach przemysłowych.

Kabel przeznaczony jest do instalacji stałej. Minimalny promień gięcia w montażu stałym to 10 × średnicy zewnętrznej, praktycznie ok. 25 mm. Dopuszczalna siła rozciągająca w pracy długotrwałej to 5 N, krótkotrwale 15 N. Zakres temperatur pracy to -55 °C do 85 °C, a montażu -10 °C do 50 °C. Przechowywanie dopuszczalne jest w tym samym zakresie co praca. Kabel nie jest przeznaczony do ciągłego zginania ani obciążeń torsyjnych.

Zastosowanie i warunki pracy

Przeznaczony do połączeń nieruchomych w kanałach i zamkniętych kanałach instalacyjnych, w szafach sterowniczych oraz w instalacjach rurowych. Sprawdzi się w środowiskach suchych, wilgotnych, a zwłaszcza surowych i oleistych. Płaszcz PE zapewnia odporność mechaniczną przy niskim naprężeniu i dobrą odporność chemiczną. Brak ekranu metalowego oznacza brak podatności na zakłócenia EMC, a konstrukcja bez zewnętrznej osłony ułatwia bezpośrednie konfekcjonowanie złącza.

Montaż i kompatybilność

Oznaczenie J-V2Y 1P980/1000 wskazuje na jedno włókno POF z buforem PE. Kabel jest przeznaczony do użytku wewnętrznego, nie jest odporny na promieniowanie UV ani warunki atmosferyczne. Instalacja odbywa się w temperaturze od -10 °C do 50 °C, a po ułożeniu kabel pracuje stabilnie od -55 °C do 85 °C. Brak możliwości wdmuchiwania oraz brak ochrony przed gryzoniami definiują zakres zastosowań jako instalacje kontrolowane, gdzie mechaniczne zagrożenia są ograniczone.
