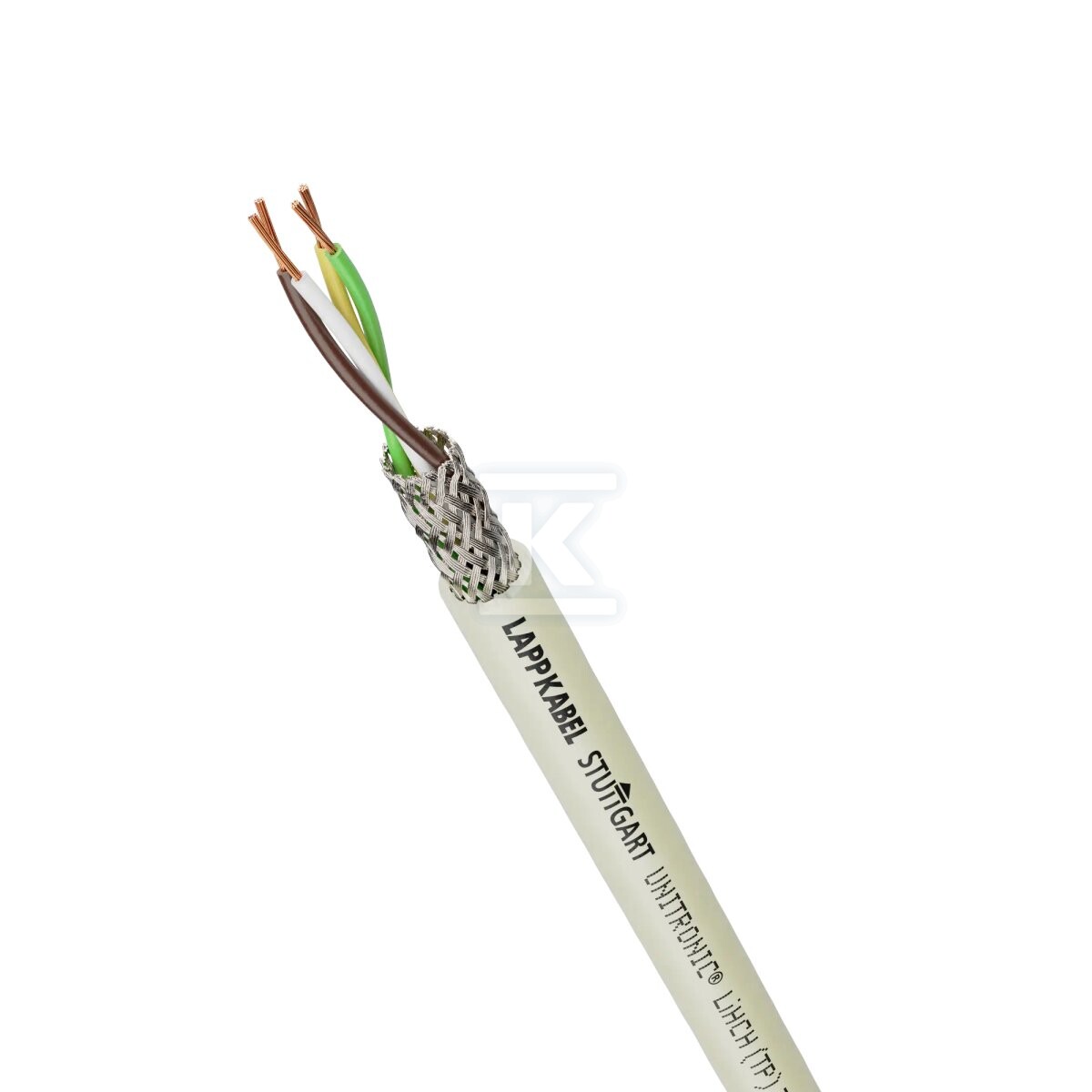

Przewód do transmisji danych A/C UNITRONIC® LiHCH (TP) 2x2x1, Giętki, Eca, ekran, 0038802

od 1 m14,71 zł
brutto / m
na zamówienie
Indeks Onninen:DIW961
Indeks producenta:0038802
EAN:4044773051834
Opakowania zbiorcze:1 / 500 m


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Bezhalogenowy zgodnie z IEC 60754-1: tak
Bezhalogenowy zgodnie z IEC 60754-2: nie
Certyfikowany do zastosowań morskich: nie
Ciężar: 142 kg/km
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji): -30 ... 70 °C
Dopuszczalna temperatura otoczenia kabla podczas montażu: -5 ... 80 °C
Ekran na wiązkach: Brak
Ekran wspólny: Oplot
Gatunek materiału izolacji żyły: Inne
Gatunek materiału powłoki zewnętrznej: Inne
Geometria kabla: Okrągły
Identyfikacja żył: Kolor
Identyfikacja żyły zgodnie z HD 308 S2: nie
Kabel z uszczelnieniem promieniowym: nie
Kabel z uszczelnieniem wzdłużnym: nie
Kategoria: Inne
Klasa emisji dymu wg EN 13501-6: Brak
Klasa kwasowości wg EN 13501-6: Brak
Klasa reakcji na ogień wg EN 13501-6: Eca
Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6: Brak
Kolor powłoki/izolacji: Szary
Kompatybilność z Grade2TV zgodnie z XP-C 90-483: nie
Kompatybilność z Grade3TV zgodnie z XP-C 90-483: nie
Liczba żył: 4
Materiał izolacji żyły: Inne
Materiał powłoki zewnętrznej: Inne
Materiał żyły: Miedź
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia: 138 mm
Min. dopuszczalny promień zginania w instalacjach stałych: 55.2 mm
Niska emisja dymów zgodnie z IEC 61034-2: nie
Ognioodporność zgodnie z IEC 60332-1-2: tak
Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R): nie
Ognioodporność zgodnie z IEC 60332-3-22 (kat. A): nie
Ognioodporność zgodnie z IEC 60332-3-23 (kat. B): nie
Ognioodporność zgodnie z IEC 60332-3-24 (kat. C): nie
Ognioodporność zgodnie z IEC 60332-3-25 (kat. D): nie
Olejoodporny (zgodnie z IEC 60811-404): nie
Podtrzymanie funkcji zgodnie z IEC 60331-23: nie
Powłoka ochronna: Inne
Przybliżona średnica zewnętrzna: 9.2 mm
Rodzaj powierzchni żyły: Bez pokrycia
Struktura skrętki: Pary
Ułożenie skrętek: Inne
Znamionowy przekrój żyły: 1 mm2

Wymiary i waga dotyczące jednostki sprzedaży: 1 m

dł/szer/wys/waga:1 m / 0,0092 m / 0,0092 m / 0,142 kg
Kod celny:85444995

Przewód do transmisji danych A/C UNITRONIC® LiHCH (TP) 2x2x1, Giętki, Eca, ekran, 0038802

Przewód danych UNITRONIC LiHCH (TP) 2x2x1 do transmisji sygnałów niskiej częstotliwości z ekranem

Przewód UNITRONIC LiHCH (TP) 2x2x1 to giętki kabel telekomunikacyjny i sterowniczy z czterema żyłami miedzianymi 1 mm2 ułożonymi w dwóch parach skręconych. Budowa TP z oplotem ekranującym zapewnia dobrą odporność na zakłócenia elektromagnetyczne i jest przeznaczona do aplikacji, w których wymagana jest kompatybilność EMC. Szara powłoka zewnętrzna i klasa reakcji na ogień Eca pozwalają na stosowanie w pomieszczeniach suchych i wilgotnych, w obwodach sterowniczych, regulacyjnych i pomiarowych oraz w interfejsach maszyn do transmisji danych i sygnałów niskiej częstotliwości przy sporadycznych ruchach.

Budowa i materiały

Rdzeń tworzą żyły z miedzi niepokrytej, klasy 5 = wielodrutowa giętka, co przekłada się na elastyczność i łatwość prowadzenia w rozdzielnicach i przy okablowaniu ruchomym. Izolacja żył wykonana jest ze specjalnej mieszanki bezhalogenowej na bazie poliolefiny, która zapewnia niską pojemność i ogranicza zniekształcenia sygnału. Żyły oznaczone są kolorem zgodnie z DIN 47100, co ułatwia identyfikację w trakcie montażu.

Parę skręconą tworzy układ TP, a nad całością znajduje się wspólny ekran w postaci oplotu z miedzi cynowanej. Brak ekranu na poszczególnych wiązkach, ekran wspólny ogranicza oddziaływania zewnętrzne i przesłuchy między parami. Zewnętrzna powłoka z mieszanki specjalnej, w kolorze szarym kieselgrau RAL 7032, nadaje kablowi okrągłą geometrię. Przybliżona średnica zewnętrzna wynosi 9,2 mm, a ciężar ok. 142 kg/km.

Zastosowanie i warunki pracy

Kabel przeznaczony jest do instalacji stałych i do sporadycznie ruchomych zastosowań w pomieszczeniach suchych i wilgotnych. Sprawdzi się w automatyce przemysłowej, w systemach pomiarowo-sterowniczych, w maszynach i urządzeniach biurowych, tam gdzie potrzebne są ekranowane, giętkie połączenia danych o małych przekrojach.

Zakres temperatur dopuszcza montaż w przedziale -5 ... 80 °C. Po montażu, bez wibracji, kabel pracuje w zakresie -30 ... 70 °C, a w instalacjach stałych producent deklaruje pracę do +80 °C. Minimalny dopuszczalny promień zginania w instalacjach stałych to 55,2 mm, w instalacjach ruchomych bez prowadzenia 138 mm, co wynika z giętkiej budowy żył klasy 5.

Zachowanie w warunkach pożaru określone jest klasą reakcji na ogień Eca wg EN 13501-6. Kabel jest ogniotrwały zgodnie z IEC 60332-1-2, a materiał izolacji spełnia wymagania bezhalogenowości wg IEC 60754-1. Producent deklaruje niską gęstość dymu i niską korozyjność gazów pożarowych, co ma znaczenie w obiektach użyteczności publicznej i miejscach o dużej koncentracji osób.

Parametry elektryczne i ekranowanie

Niskie parametry pojemnościowe wynikają z izolacji poliolefinowej. Pojemność wzajemna C/C wynosi ok. 80 nF/km, C/S ok. 120 nF/km, a sprzężenie przy 1 kHz ok. 300 pF/100 m. Indukcyjność to ok. 0,65 mH/km. Napięcie próbne wynosi 1200 V, a znamionowe napięcie pracy deklarowane przez dystrybutorów to 250 V.

Oplot z miedzi cynowanej zapewnia skuteczne ekranowanie wspólne, minimalizując wpływy zakłóceń elektrycznych i przesłuchy. Skręcenie par z krótkimi skokami skrętu poprawia odsprzęganie obwodów. Dzięki temu kabel nadaje się do transmisji danych i sygnałów sterowniczych w środowiskach z podwyższonym poziomem EMI, przy zachowaniu stabilności parametrów w szerokim zakresie temperatur.
