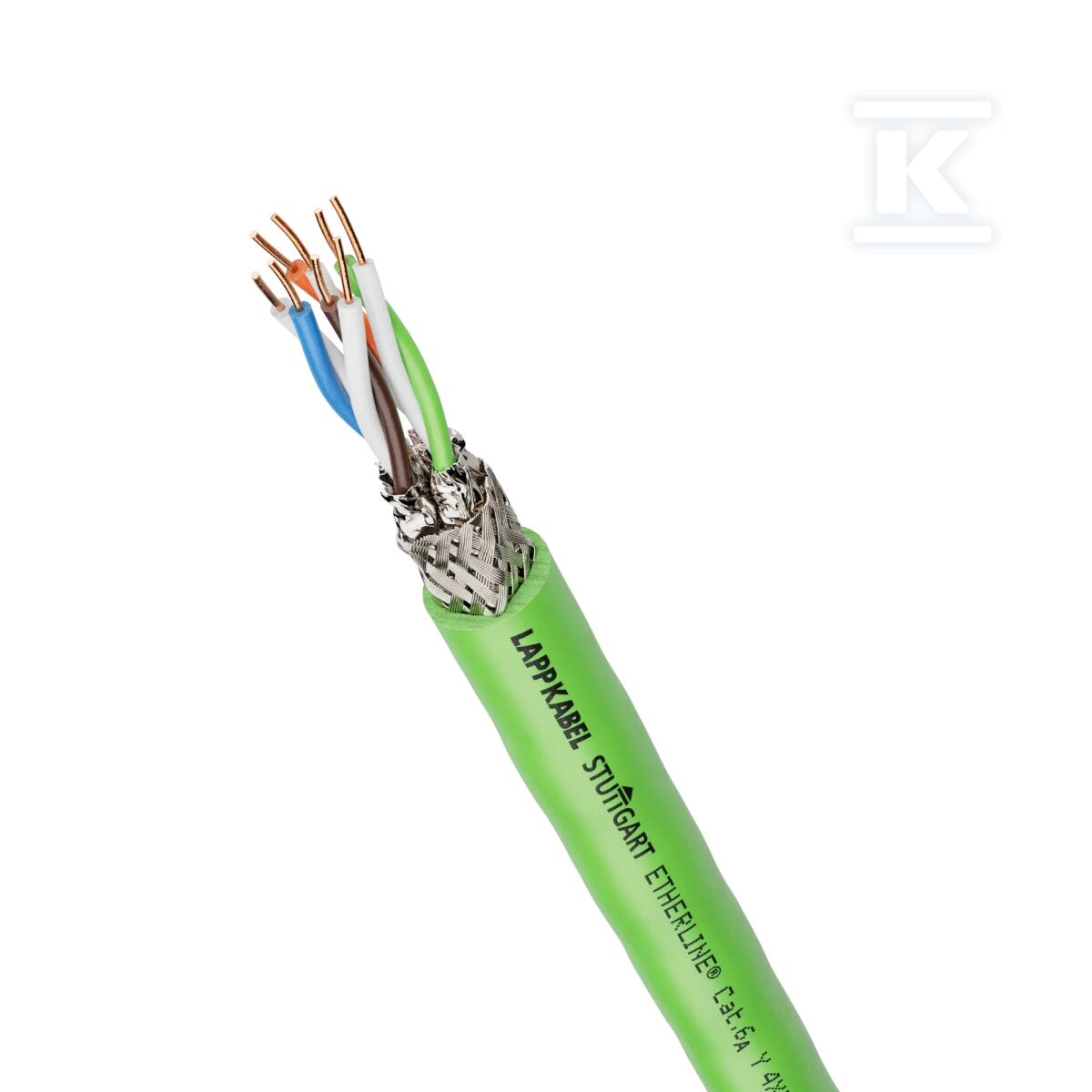

Przewód Ethernet ETHERLINE® Cat. 6A P, 48 V, PUR, ekran, odporny na UV, 2170465

Profesjonalne okablowanie dla przemysłowych sieci Ethernet

Przewody kategorii Cat.6A stanowią podstawę nowoczesnych instalacji przemysłowych, gdzie wymagana jest niezawodna transmisja danych z prędkością do 10 Gbit/s przy paśmie 500 MHz. Model ETHERLINE® Cat.6A P wyróżnia się konstrukcją S/FTP - każda para przewodów ma własną osłonę z folii aluminiowej, a całość dodatkowo chroni oplot z miedzi cynowanej (pokrycie ~85%). Takie rozwiązanie skutecznie tłumi zakłócenia elektromagnetyczne (EMI), co jest kluczowe w środowiskach przemysłowych z silnikami, falownikami i innymi źródłami szumu.

Konstrukcja i materiały

Przewód wykonano z miedzi bez pokrycia w klasie jednodrutowej (AWG 22 / przekrój 0,34 mm2), co zapewnia stabilność elektryczną wymaganą w instalacjach stałych PROFINET typu A. Izolacja żył to spieniony poliolefina, a identification kolorowa obejmuje cztery pary według standardu biało-niebieski, biało-pomarańczowy, biało-zielony i biało-brązowy.

Powłoka zewnętrzna z poliuretanu (PUR) nadaje kablowi wytrzymałość mechaniczną - jest odporny na ścieranie, działanie olejów mineralnych (EN 50363-10-2) oraz promieniowanie UV (ISO 4892-2). W przeciwieństwie do tańszych zamienników PVC, PUR sprawdza się w trudnych warunkach: kablowi nie straszne wilgotne pomieszczenia ani okresowa ekspozycja na warunki atmosferyczne na zewnątrz.

Parametry geometryczne: średnica zewnętrzna 8,7 mm, ciężar 91 kg/km, minimalny promień gięcia przy instalacji stałej to 90 mm (10 × średnica). Temperatura pracy mieści się w zakresie od -40°C do +80°C, więc kabel poradzi sobie zarówno w chłodniach, jak i przy maszynach generujących ciepło.

Zastosowania i kompatybilność

Kabel jest dedykowany do sieci PROFINET w aplikacjach typu A - czyli połączeń nieruchomych między sterownikami PLC a urządzeniami polowymi. Obsługuje również protokoły EtherCAT i EtherNet/IP, które dominują w automatyce przemysłowej.

Istotną cechą jest wsparcie dla Power over Ethernet - standardy PoE (IEEE 802.3af), PoE+ (802.3at) oraz PPoE (802.3bt) pozwalają przesyłać dane i zasilanie jednym kablem, co upraszcza instalację kamer IP, terminali operatorskich czy czujników IoT.

Impedancja charakterystyczna 100 ? zapewnia zgodność ze standardami transmisyjnymi IEC 61156-5 i EN 50288-10-1 dla kategorii 6A - kabel spełnia wymagania norm ISO/IEC 11801 oraz EN 50173 dotyczących okablowania strukturalnego.

Bezpieczeństwo i normy

Przewód jest bezhalogenowy zgodnie z VDE 0472-815 - w razie pożaru nie wydziela żrących gazów, co ma znaczenie w obiektach z wyższymi wymaganiami bezpieczeństwa pożarowego. Zachowuje ognioodporność według IEC 60332-1-2 - nie rozprowadza płomienia po powierzchni.

Kabel jest zgodny z dyrektywą RoHS (2011/65/EU) oraz LV-Directive (2014/35/EU), a jego napięcie robocze wynosi max. 100 V AC/DC przy częstotliwości roboczej - nie jest przeznaczony do aplikacji energetycznych.
