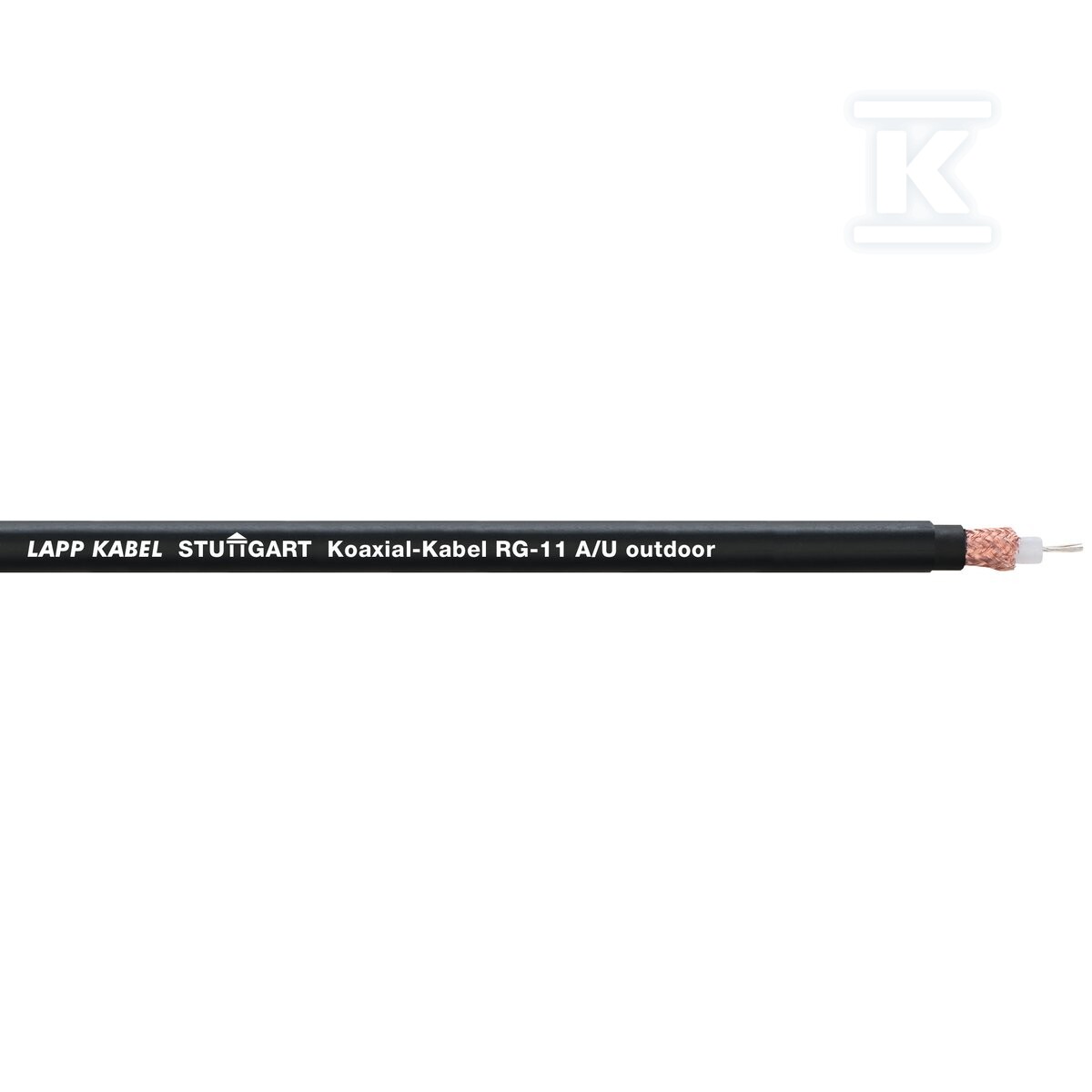

Przewód koncentryczny Coaxial - RG-11 A/U OUTDOOR, PVC, ekran, 2170011

Przewód koncentryczny RG-11 A/U do instalacji stałych i zastosowań zewnętrznych

Przewód koncentryczny o impedancji falowej 75 ? z czarną powłoką PVC przeznaczony jest do przesyłu sygnałów wysokoczęstotliwościowych w instalacjach stałych i przy sporadycznych ruchach. Konstrukcja z miedzianym oplotem ekranującym oraz żyłą wewnętrzną z miedzi cynowanej zapewnia stabilną transmisję w radiofonii, systemach komputerowych i elektronice. Dzięki zakresowi temperatur od -40 °C do 80 °C kabel nadaje się do montażu na zewnątrz, w suchych i wilgotnych środowiskach, przy krótkich dystansach przesyłu.

Budowa i ekranowanie

Rdzeń wykonano z miedzi cynowanej o nominalnej średnicy 1,2 mm, zbudowanej z 19 żyłek, co daje przekrój ok. 0,9 mm2 i klasę giętkości 5. Izolację dielektryczną stanowi polietylen, a średnica rdzenia wynosi ok. 7,3 mm. Ekran to oplot miedziany z dodatkową warstwą oplotu miedzianego srebrzonego, co zwiększa skuteczność tłumienia zakłóceń. Zewnętrzną powłokę tworzy polichlorek winylu w kolorze czarnym, o przybliżonej średnicy zewnętrznej 12,1 mm. Masa kabla to ok. 170 kg/km.

Parametry pracy i odporność mechaniczna

Kabel pracuje w temperaturze od -40 °C do 80 °C w instalacji stałej, bez wibracji. Minimalny promień gięcia w instalacjach stałych to 72,6 mm, a przy okazjonalnym ruchu 121 mm. Znamionowe napięcie wynosi 2/2 kV AC rms według IEC, rezystancja żyły przy 20 °C to 40,1 ?/km, a minimalna rezystancja izolacji 5 G?·km. Tolerancja impedancji falowej to +/- 3 ?.

Przewód jest ognioodporny zgodnie z IEC 60332-1-2, nie jest bezhalogenowy wg IEC 60754-1/2 i nie spełnia wymagań niskiej emisji dymu wg IEC 61034-2. Nie posiada ochrony przed gryzoniami i nie jest przeznaczony do ciągłego zginania. Powłoka PVC zapewnia odporność na typowe obciążenia chemiczne i termiczne w warunkach zewnętrznych.

Zastosowania i montaż

Przeznaczony do połączeń nieruchomych, sprawdza się w instalacjach zewnętrznych z zachowaniem podanego zakresu temperatur. Stosowany do transmisji sygnałów na krótkie odległości w radiofonii, systemach komputerowych oraz w technologiach wysokoczęstotliwościowych i elektronice.

• środowiska wilgotne i narażone na zmienne warunki atmosferyczne
• instalacje wymagające ekranowania oplotem miedzianym i stabilnej impedancji 75 ?
