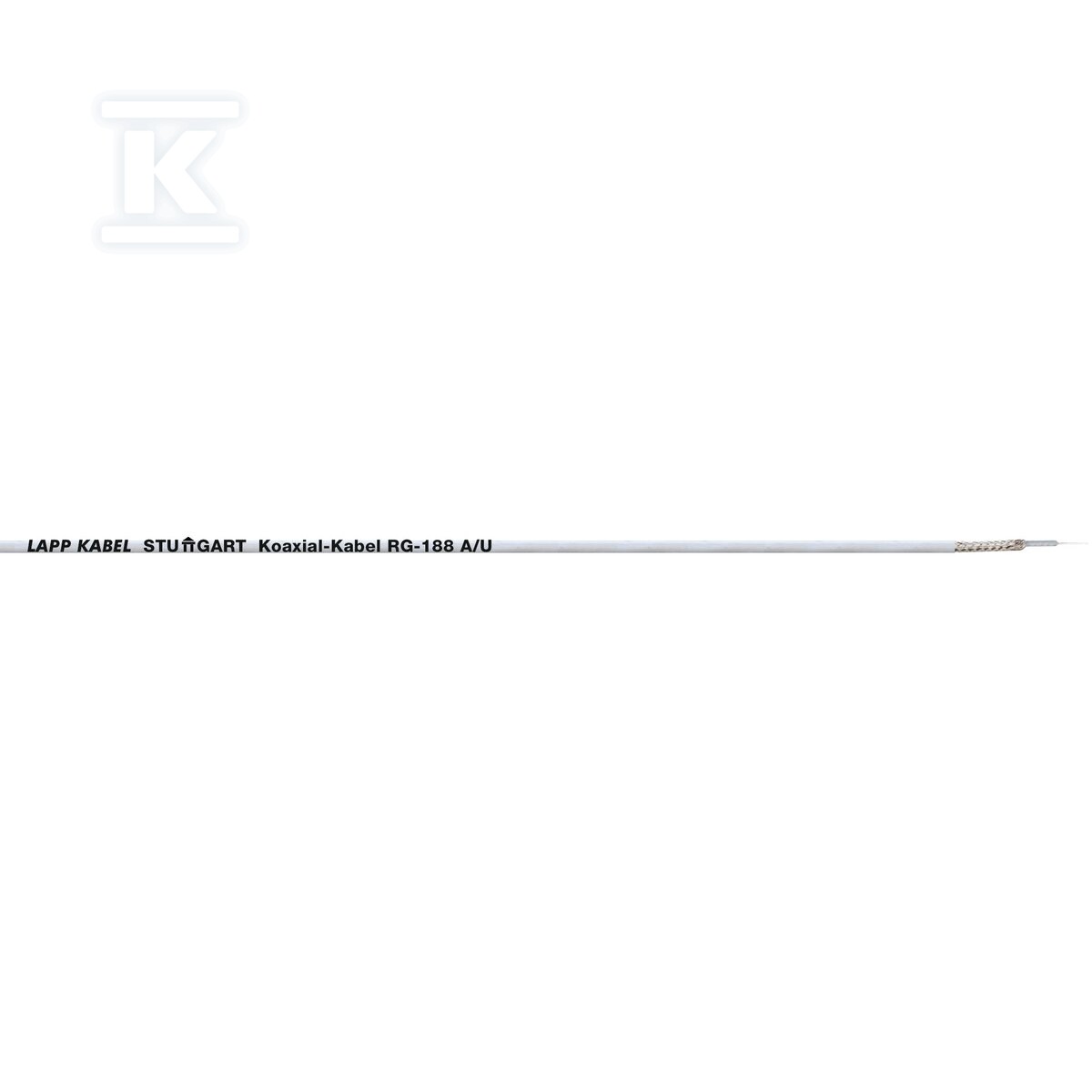

Przewód koncentryczny Coaxial - RG-188 A/U, PTFE, ekran, 2170003

od 1 m18,08 zł
brutto / m
dostawa 3 dni
z 29 m
z 29 m
Indeks Onninen:DIT254
Indeks producenta:2170003
EAN:4044773085341
Opakowania zbiorcze:1 / 500 m


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Bezhalogenowy zgodnie z IEC 60754-1: nie
Bezhalogenowy zgodnie z IEC 60754-2: nie
Ciężar: 17 kg/km
Dopuszczalna temperatura otoczenia kabla po montażu (bez wibracji): -55 ... 250 °C
Gatunek materiału powłoki zewnętrznej: Inne
Impedancja falowa: 50 Ohm
Izolator: Inne
Kabel z ochroną przed gryzoniami: nie
Klasa emisji dymu wg EN 13501-6: Brak
Klasa kwasowości wg EN 13501-6: Brak
Klasa reakcji na ogień wg EN 13501-6: Brak
Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6: Brak
Kolor powłoki/izolacji: Biały
Materiał powłoki zewnętrznej: Inne
Materiał żyły wewnętrznej: Miedź
Materiał żyły zewnętrznej: Inne
Min. dopuszczalny promień zginania w instal. ruchomych bez prowadzenia: 27.6 mm
Min. dopuszczalny promień zginania w instalacjach stałych: 16.6 mm
Niska emisja dymów zgodnie z IEC 61034-2: nie
Ognioodporność zgodnie z IEC 60332-1-2: nie
Ognioodporność zgodnie z IEC 60332-3-21 (kat. A F/R): nie
Ognioodporność zgodnie z IEC 60332-3-22 (kat. A): nie
Ognioodporność zgodnie z IEC 60332-3-23 (kat. B): nie
Ognioodporność zgodnie z IEC 60332-3-24 (kat. C): nie
Ognioodporność zgodnie z IEC 60332-3-25 (kat. D): nie
Podtrzymanie funkcji zgodnie z IEC 60331-23: nie
Przybliżona średnica zewnętrzna: 2.76 mm
Rodzaj powierzchni żyły wewnętrznej: Cynowanie
Rodzaj powierzchni żyły zewnętrznej: Srebrzenie
Rodzaj żyły zewnętrznej: Inne

Wymiary i waga dotyczące jednostki sprzedaży: 1 m

dł/szer/wys/waga:1 m / 0,0028 m / 0,0028 m / 0,017 kg
Kod celny:85442000

Przewód koncentryczny Coaxial - RG-188 A/U, PTFE, ekran, 2170003

Przewód koncentryczny do transmisji wysokoczęstotliwościowej w instalacjach stałych i półruchomych

Przewód RG-188 A/U z izolacją PTFE to rozwiązanie do bezstratnej i niskotłumiennej transmisji sygnałów o szerokim paśmie. Dzięki impedancji falowej 50 Ohm sprawdza się w radiofonii, systemach komputerowych oraz w całej elektronice wysokoczęstotliwościowej, gdzie liczy się stabilność parametrów i odporność na zakłócenia zewnętrzne. Konstrukcja koaksjalna ogranicza wpływ przesłuchów, a biały kolor powłoki ułatwia identyfikację w wiązkach.

Budowa i właściwości mechaniczno-elektryczne

Rdzeń stanowi miedziana żyła wewnętrzna o średnicy 0,51 mm z powierzchnią cynowaną, co zapewnia dobrą przewodność i odporność na korozję stykową. Ośrodek otacza izolacja z politetrafluoroetylenu PTFE o stałej dielektrycznej ok. 2,1, która utrzymuje stabilne parametry elektryczne w szerokim zakresie temperatur. Ekran wykonano jako plecionkę miedzianą srebrzoną, dodatkowo wspartą kompozytem stalowo-miedzianym srebrzonym, co zwiększa tłumienie zakłóceń elektromagnetycznych.

Przybliżona średnica zewnętrzna wynosi ok. 2,76 mm, a masa ok. 17 kg/km ułatwia prowadzenie i mocowanie bez nadmiernego obciążenia konstrukcji. Minimalna rezystancja izolacji to 10 G?·km, co przekłada się na niskie straty prądu upływu w długich odcinkach. Powłoka zewnętrzna w kolorze białym jest odporna na działanie czynników chemicznych, a całość zachowuje elastyczność przy sporadycznych ruchach.

Zastosowanie i warunki pracy

Przewód przeznaczony jest do połączeń nieruchomych oraz do instalacji z ograniczonymi ruchami. Nadaje się do układania w suchych i wilgotnych wnętrzach, a także na zewnątrz, pod warunkiem zachowania dopuszczalnego zakresu temperatur. Sprawdzi się do transmisji sygnałów na krótkie odległości w systemach radiowych, antenowych, pomiarowych i w elektronice przemysłowej, gdzie wymagana jest wierna reprodukcja sygnału bez zniekształceń.

  • stabilna transmisja wysokoczęstotliwościowa z niskim tłumieniem
  • wysoka odporność na zakłócenia dzięki ekranowi plecionkowemu
  • przydatność w instalacjach stałych i przy okazjonalnym przemieszczaniu
  • odporność na obciążenia termiczne i chemiczne izolacji PTFE

Parametry eksploatacyjne i montaż

Zakres dopuszczalnej temperatury otoczenia kabla po montażu bez wibracji to -55 °C do 250 °C, co pozwala na pracę w środowiskach o dużych amplitudach temperaturowych. W instalacjach stałych minimalny promień gięcia wynosi 16,6 mm, a w instalacjach ruchomych bez prowadzenia 27,6 mm, co ułatwia prowadzenie w ciasnych trasach kablowych bez ryzyka uszkodzenia izolacji.

Przewód nie jest bezhalogenowy wg IEC 60754-1 i IEC 60754-2 oraz nie spełnia wymagań ogniowych IEC 60332-1-2, IEC 60332-3-21, IEC 60332-3-22, IEC 60332-3-23, IEC 60332-3-24, IEC 60332-3-25 i nie zapewnia podtrzymania funkcji wg IEC 60331-23. Nie posiada ochrony przed gryzoniami i nie deklaruje niskiej emisji dymu wg IEC 61034-2. Klasy reakcji na ogień wg EN 13501-6 nie są zadeklarowane.
