Przewód koncentryczny MULTI-COAXIAL-CABLE 2XRG 59 B/U, ekran, 2170056

Przewód koncentryczny dwużyłowy RG 59 B/U w wspólnej powłoce PVC do instalacji stałych

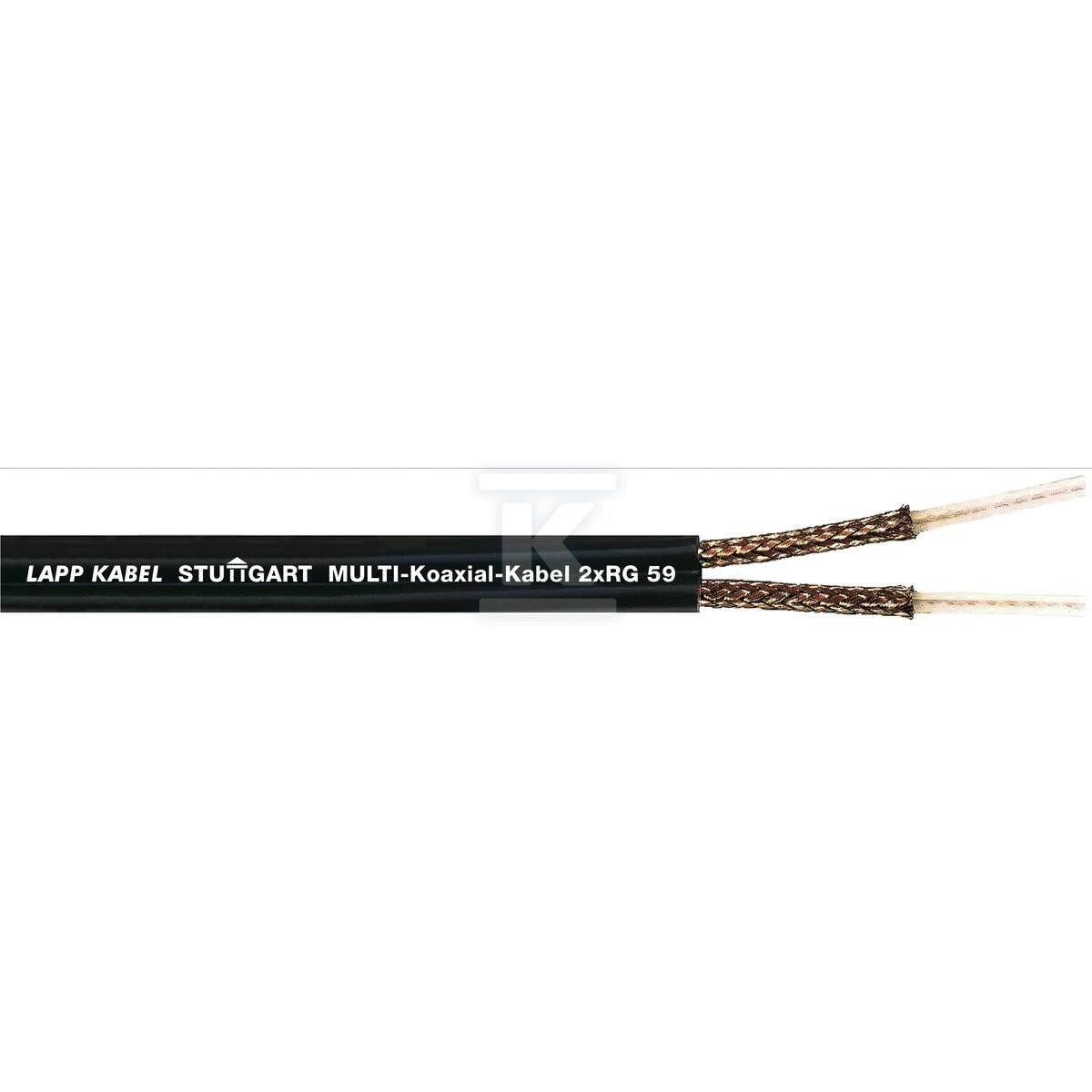

Dwutorowy przewód koncentryczny łączy dwie niezależne linie typu RG 59 B/U w jednym, okrągłym płaszczu z polichlorku winylu. Czarny kabel przeznaczony jest do zewnętrznych systemów telekomunikacyjnych i przetwarzania danych, gdzie liczy się ograniczenie liczby prowadzonych tras przy zachowaniu ekranowania. Budowa w formie twin cable zmniejsza zapotrzebowanie na miejsce w korytach i rurach oraz upraszcza prowadzenie instalacji.

Budowa i parametry elektryczne

Rdzeń każdej żyły to stal miedziowana o nominalnej średnicy 0,57 mm, osłonięta dielektrykiem z polietylenu. Zewnętrzny przewód ekranujący wykonano jako miedziany oplot z miedziowaniem, z optycznym pokryciem 95 %. Nominalna impedancja falowa wynosi 75 ? z tolerancją +/- 3 ?, co zapewnia stabilną transmisję w typowych zastosowaniach wideo i danych. Przybliżona średnica zewnętrzna całego zespołu to 6,15 mm, a masa 116 kg/km przy indeksie miedzi 50 kg/km. Powłoka zewnętrzna z PVC jest czarna, kabel nie jest bezhalogenowy i nie posiada niskiej emisji dymów wg IEC 61034-2.

Warunki pracy i montaż

Kabel przeznaczony jest do instalacji stałych, bez ciągłego zginania. W ułożeniu nieruchomym minimalny promień gięcia to 36,9 mm, co odpowiada ok. 6-krotności średnicy zewnętrznej. Przy okazjonalnym przemieszczaniu dopuszczalny promień to 123 mm, ok. 20-krotności średnicy. Zakres temperatur pracy w instalacji stałej to -40 °C do 80 °C. Przewód nie jest odporny na promieniowanie UV, nie jest ognioodporny wg IEC 60332-1-2 i nie posiada ochrony przed gryzoniami. Nie należy umieszczać go bezpośrednio w ziemi w miejscach narażonych na niebezpieczeństwo pożaru.

Zalety instalacyjne i odporność na zakłócenia

Połączenie dwóch linii RG 59 B/U w jednym płaszczu ogranicza liczbę prowadzonych kabli, zmniejsza nakład pracy montażowej i potrzebę miejsca. Specjalny układ przewodów zwiększa odporność na wpływy zewnętrzne i zakłócenia elektromagnetyczne. Wspólna osłona zapewnia dodatkową ochronę mechaniczną każdej z żył w porównaniu z prowadzeniem dwóch pojedynczych kabli równolegle. Rozwiązanie sprawdza się w rozbudowanych systemach, gdzie istotne jest uporządkowanie tras i ograniczenie strat czasu przy okablowaniu.
