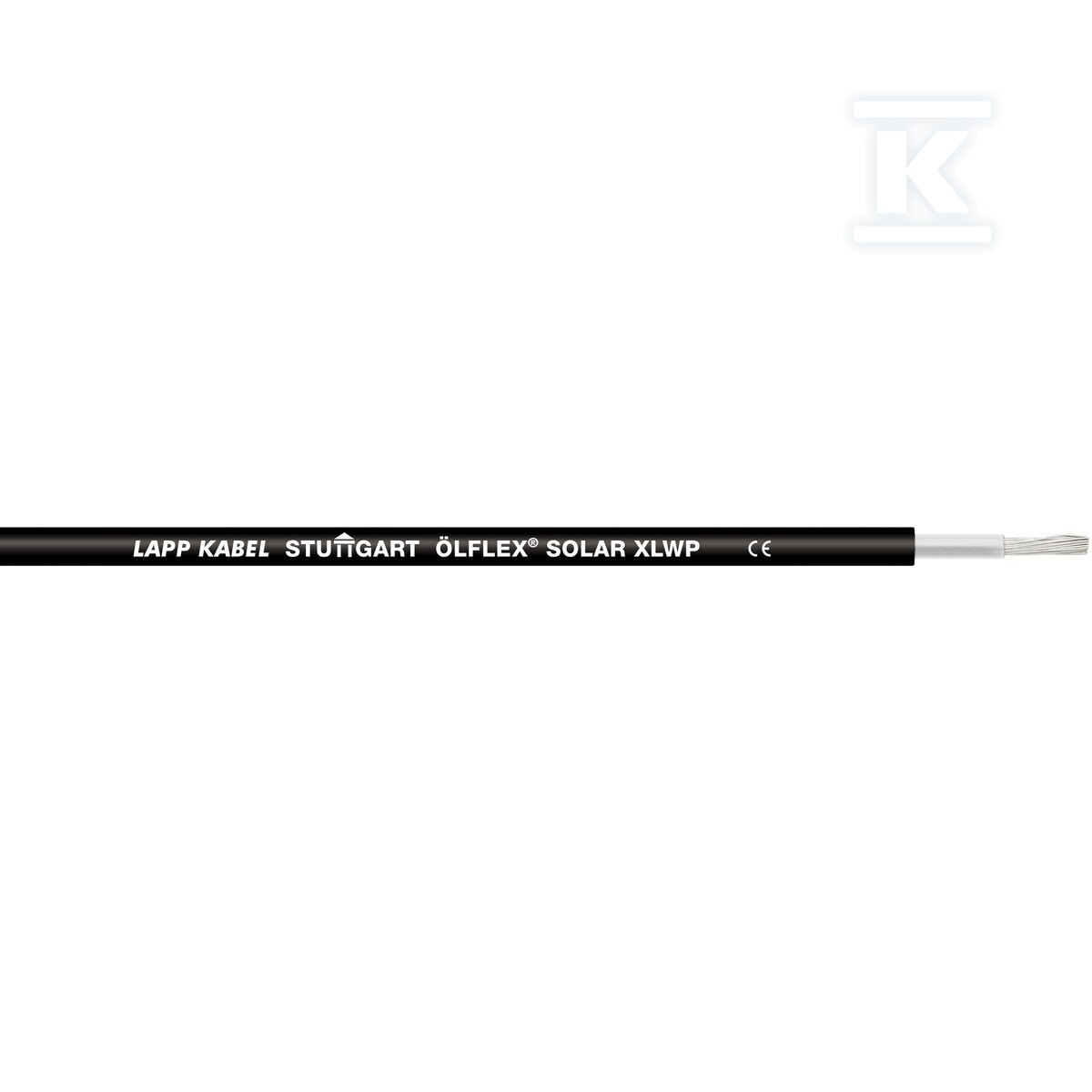

Kabel fotowoltaiczny ÖLFLEX® SOLAR XLWP 1x6 WH/BK, 1,5/1,5 kV DC, Giętki, XLPE, odporny na UV, 1023602

Kabel fotowoltaiczny do instalacji naziemnych, pływających i podwodnych

ÖLFLEX® SOLAR XLWP 1x6 WH/BK to jednodrutowy kabel solarny typu H1Z2Z2-K przeznaczony do stałych instalacji fotowoltaicznych w warunkach wysokiej wilgotności, długotrwałego kontaktu z wodą i ekspozycji na promieniowanie UV. Budowa z elektronowo usieciowanego kopolimeru zapewnia stałą rezystancję objętościową nawet po długim zanurzeniu, a oznaczenie AD8 potwierdza szczelność poprzeczną zgodnie z IEC 60364-5-51/HD 60364-5-51, IEC 62440 i EN 50525-2-21. Kabel sprawdza się jako łączenie modułów, przedłużenie ciągów modułów oraz przyłącze do falownika DC/AC w instalacjach wolnostojących i zintegrowanych z budynkiem.

Konstrukcja i materiały

Rdzeń wykonano z miękkiej, wielodrutowej żyły miedzianej klasy 5, cynowanej, co ogranicza korozję w wilgotnym środowisku i ułatwia gięcie. Izolacja żyły w kolorze białym oraz zewnętrzna powłoka w kolorze czarnym to elektronowo usieciowany kopolimer zgodny z EN 50618. Powłoka zewnętrzna jest bezhalogenowa zgodnie z IEC 60754-1 i IEC 60754-2, a całość jest odporna na warunki atmosferyczne i promieniowanie UV zgodnie z EN 50618 załącznik E oraz na ozon zgodnie z EN 50396.

Przekrój żyły 6 mm2 przy średnicy zewnętrznej ok. 6,4 mm daje stosunkowo niewielki promień gięcia w instalacji stałej ok. 26,8 mm, co ułatwia prowadzenie w rowach kablowych i w rurach ochronnych. Masa ok. 90 kg/km pozwala na swobodne układanie bez nadmiernego obciążenia konstrukcji wsporczych. Kabel jest giętki, przeznaczony do pracy w temperaturze otoczenia po montażu od -40 °C do 120 °C, a w trakcie montażu od -25 °C do 120 °C. Napięcie znamionowe wynosi 1,0/1,0 kV AC oraz 1,5/1,5 kV DC, z maksymalnym dopuszczalnym napięciem pracy DC do 1,8 kV.

Zastosowanie i warunki pracy

Kabel jest rekomendowany do fotowoltaiki DC do maks. 1800 V. Nadaje się do układania w gruncie w fachowo wykonanym rowie kablowym z podsypką i przykryciem piaskiem min. 10 cm, z taśmą ostrzegawczą i warstwą gruntu min. 50 cm nad kablem, a pod drogami 70 cm. Dopuszczalne jest również układanie w standardowych rurach/kanałach ochronnych, w których może gromadzić się woda, ciepło i wilgoć.

Dzięki konstrukcji XLWP = X-Linked Water-Proof kabel toleruje stały kontakt z wodą niezanieczyszczoną, w tym w instalacjach pływających PV. W praktyce oznacza to zastosowanie w miejscach, gdzie przewód może być zalewany po podtopieniach lub w rurach, w których dochodzi do zastoju wody. Wodoszczelność AD8 oraz wysoka odporność mechaniczna potwierdzona testami UL 854 na uderzenie i zgniatanie pozwalają na bezpieczne użycie w rowach, kanałach i w bezpośrednim kontakcie z podłożem.

Bezpieczeństwo i zgodność

Kabel jest halogenowy wolny i samogasnące, co ogranicza rozprzestrzenianie się ognia oraz emisję toksycznych gazów w razie pożaru. Spełnia wymagania palności IEC 60332-1-2, a niska emisja dymu potwierdzona jest zgodnie z IEC 61034-2.

Typ H1Z2Z2-K jest certyfikowany przez TÜV zgodnie z EN 50618, a oczekiwana żywotność w warunkach normalnego użytkowania wynosi 25 lat. Izolacja i powłoka z usieciowanego kopolimeru zapewniają dobrą odporność na starzenie, ścieranie i nacięcia, a biała izolacja żyły ułatwia identyfikację biegunowości podczas montażu.
