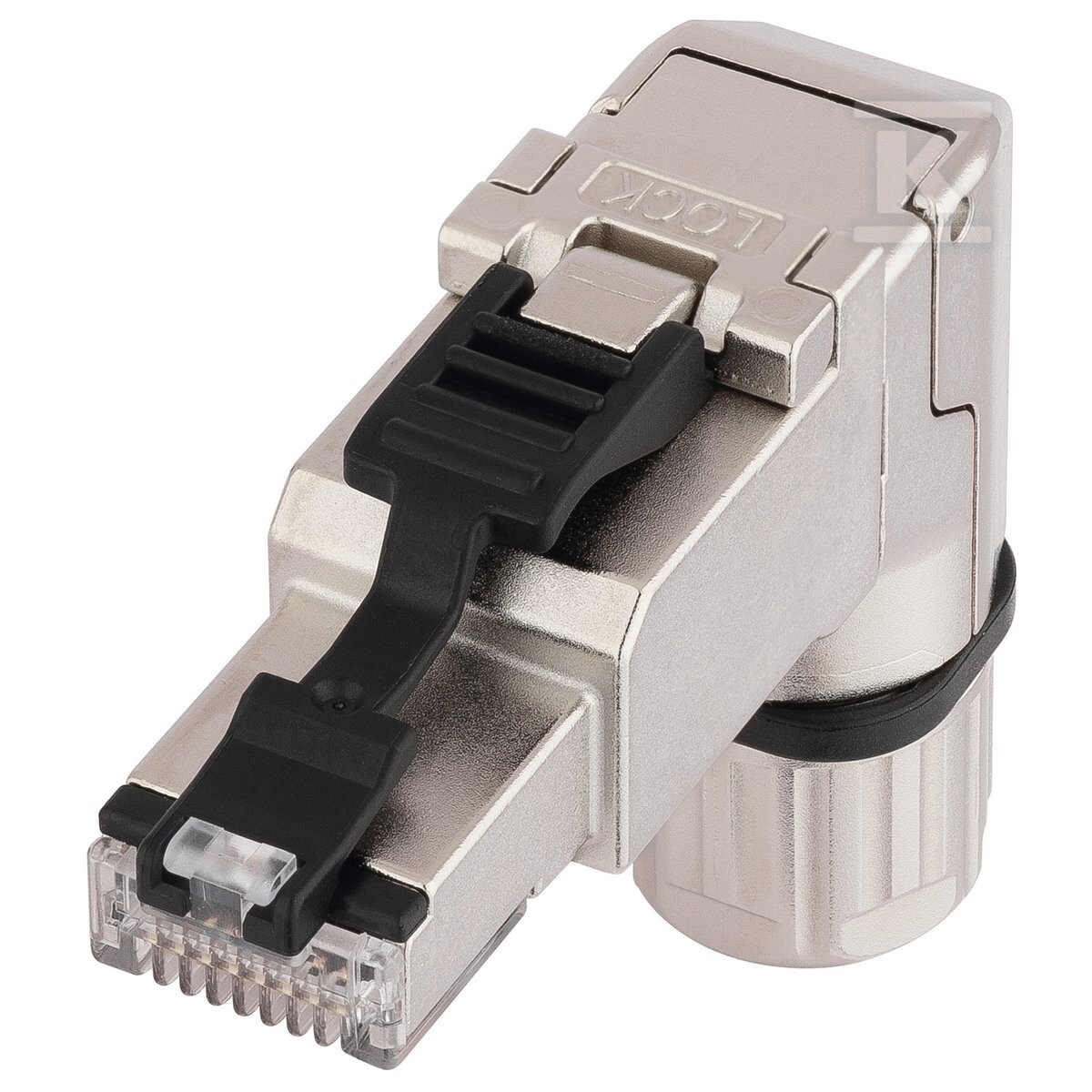

Złącze danych ED-IE-90-6A-A-20-FC 21700636

Przemysłowe złącze RJ45 Cat.6 A z kątowym wyjściem 90° do montażu w terenie

Złącze przeznaczone do montażu w terenie łączy klasę transmisyjną Cat.6 A z mechaniczną odpornością typową dla instalacji przemysłowych. Wykonane w obudowie z odlewu cynkowego, z powłoką niklowaną i złoconymi stykami, sprawdza się w szafach sterowniczych, rozdzielniach, centrach danych i rozbudowach okablowania strukturalnego budynków zgodnie z EN 50173 i ISO/IEC 11801. Kątowy kształt 90° pozwala ustawić wyjście kabla w czterech pozycjach 0°, 90°, 180°, 270°, co ułatwia prowadzenie przewodu w ciasnych przestrzeniach i ogranicza naprężenia na promieniu gięcia.

Konstrukcja metalowa i montaż bez narzędzi

Obudowa z cynku odlewanego zapewnia stabilność mechaniczną i dobrą ochronę ekranu. Odciążenie realizowane jest przez dławnicę kablową, a złącze przyjmuje przewody o średnicy zewnętrznej od 5,5 mm do 10 mm. Menedżer żył z kodowaniem barwnym TIA 568 A zgodnym z EIA/TIA ogranicza błędy podczas okablowania, także przy zmniejszonych średnicach żył. Podłączenie odbywa się technologią przesuwu izolacji, bez potrzeby zaciskarki, co przyspiesza montaż w polu.

Złącze ma format RJ45 zgodny z IEC 60603-7-51, 8 styków, zatrzaskowe blokowanie i ekranowanie z zaciskiem ekranu. W komplecie znajduje się czarna zaślepka przeciwpyłowa. Wymiary to ok. 45,7 mm długości, 13,9 mm szerokości i 38 mm wysokości, masa ok. 0,034 kg. Stopień ochrony to IP 20, a zakres temperatur pracy i montażu to -40 °C do +85 °C. Minimalna liczba cykli łączeniowych to 750, siła wyciągania zamontowanego kabla ? 50 N, siła wciskania ? 30 N.

Kompatybilność sieciowa i zastosowania

Produkt obsługuje Ethernet/IP, EtherCAT, PROFINET i Ethernet ogólny. Klasa Cat.6 A zapewnia pracę do 10GBase-T zgodnie z IEEE 802.3an, a konstrukcja kompatybilna z Cat.8.1 pozwala na transmisję do 40GBase-T w krótkich odcinkach do ok. 30 m, typowych dla połączeń przełącznik-przełącznik w serwerowniach i obszarach szkieletowych sieci. Kodowanie T568A/T568B jest odpowiednie dla kabli Cat.6 A oraz Cat.8.1/8.2.

Złącze wspiera Power over Ethernet IEEE 802.3at PoE+ i jest deklarowane jako nadające się do 4PPoE wg IEEE 802.3bt. Certyfikat UL E-File DUXR.E353543 umożliwia stosowanie na rynku północnoamerykańskim. Dzięki metalowej obudowie i ekranowaniu nadaje się do automatyki, maszyn przemysłowych i instalacji w budynkach, gdzie wymagana jest odporność na zakłócenia i stabilne połączenie.

Parametry pracy i warunki eksploatacji

Elektroniczną niezawodność wspiera rezystancja styków ? 20 m? oraz rezystancja izolacji ? 500 M?. Wytrzymałość napięciowa styk-styk to ? 1000 V DC, styk-ekran ? 1500 V DC. Prąd znamionowy wynosi 1 A przy 50 °C wg IEC. Styki złocone, klasa palności obudowy V0 wg UL94.

Zakres podłączalnych przewodów obejmuje żyły pełne AWG 24/1 do AWG 22/1 oraz wielodrutowe AWG 27/7 do AWG 22/7, z dodatkowym zakresem extra-fine AWG 26. Średnica żyły 1,0 mm do 1,6 mm. Złącze jest wielokrotnego użytku, z możliwością ponownego podłączenia. Temperatura pracy -40 °C do +85 °C pokrywa typowe warunki przemysłowe i instalacyjne bez dodatkowych osłon.
