Złącze danych ED-IE-AX-6A-A-20-FD-FC 21700615

Przemysłowe złącze RJ45 Cat.6 A z kodowaniem T568A do kabli w łańcuchach prowadzacych

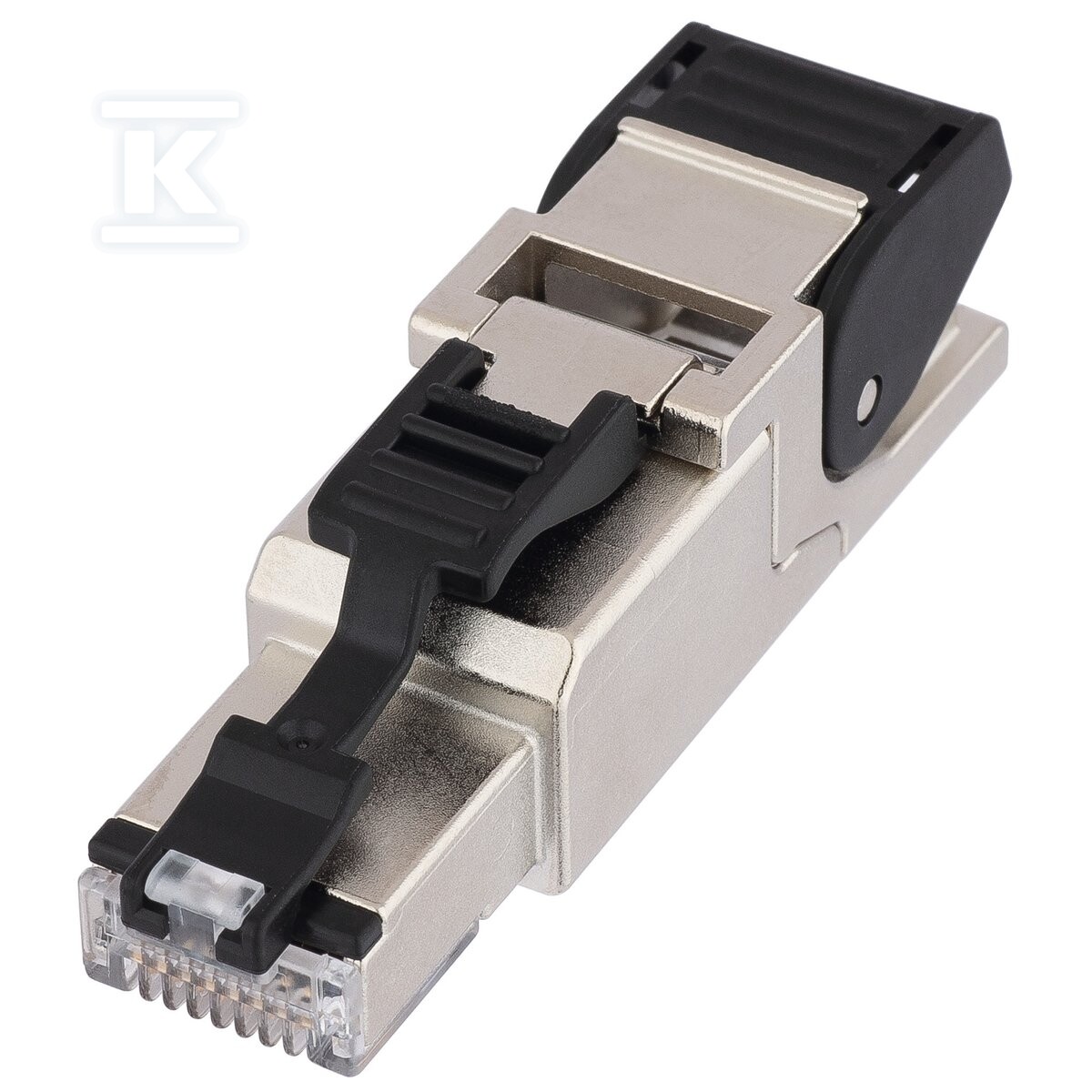

Złącze danych EPIC DATA ED-IE-AX-6A-A-20-FD-FC to wtyczka RJ45 kategorii 6 A o prostym 180° wyjściu kablowym, przygotowana do montażu w terenie na przewodach przeznaczonych do pracy w łańcuchach prowadzących FD. Rozwiązanie łączy transmisję Ethernet/IP, EtherCAT i standardowego Ethernetu z konstrukcją odporną na warunki przemysłowe i szybkim montażem bez narzędzi.

Montaż bez narzędzi i kodowanie barwne

Montaż opiera się na technologii Fast Connect z przebiciem izolacji, czyli push-down IDC, bez potrzeby zaciskarki. Żyły wprowadza się do menedżera żył z kodowaniem barwnym zgodnym z EIA/TIA T568A, co ogranicza ryzyko pomyłki przy okablowaniu. Kodowanie jest czytelne również dla zmniejszonych średnic żył, a warianty z oznaczeniem PROFINET pozwalają na pracę z przewodami 2-parowymi.

Złącze akceptuje okrągłe kable o średnicy zewnętrznej od 5 mm do 9 mm. Pasuje do przewodów sztywnych i skrętki, z żyłami pełnymi AWG 26-24, 7-żyłowymi AWG 27-24 oraz 19-żyłowymi AWG 26. Minimalna średnica rdzenia to 0,85 mm, maksymalna z izolacją 1,1 mm. Dzięki temu instalator może użyć typowych kabli FD Cat.6 A i Cat.8.1/8.2 bez dodatkowych adapterów.

Wersja z prostym odejściem i klipsem blokującym umożliwia szybkie założenie i pewne trzymanie wtyczki. W gamie producenta dostępne są też wykonania z odciążającą dławnicą kablową oraz wersje kątowe, które dają cztery różne kierunki wyjścia przewodu.

Zastosowanie i kompatybilność

Złącze jest zgodne z wymaganiami okablowania strukturalnego budynków EN 50173 i ISO/IEC 11801. Nadaje się do wszystkich sieci LAN i aplikacji Ethernet do 10GBase-T, a w konfiguracjach Cat.8.1 do 40GBase-T zgodnie z IEEE 802.3bq. W praktyce oznacza to użycie w sieciach przemysłowych, w centrach danych i serwerowniach, gdzie potrzebne są krótkie odcinki do 30 m między przełącznikami lub w obszarach sieci szkieletowych.

Certyfikat UL zgodny z danymi technicznymi pozwala na stosowanie produktu na rynku północnoamerykańskim. Złącze jest ekranowane, co wspiera odporność na zakłócenia w środowisku maszynowym. Klasa ETIM EC001121 jako złącze modularne ułatwia identyfikację w systemach zakupowych.

Budowa i warunki pracy

Obudowa wykonana jest z metalu, odlewu cynkowego, co zapewnia stabilność mechaniczną i odporność na uszkodzenia podczas eksploatacji. Kolor srebrny, stopień ochrony IP20, zakres temperatur pracy od -40 °C do +85 °C.

Złącze RJ45 8(8) jest przeznaczone do okablowania strukturalnego i połączeń w łańcuchach prowadzących, gdzie wymagana jest elastyczność przewodu i odporność na wielokrotne zginanie. Dzięki technologii przesuwu izolacji podłączenie przebiega szybko i powtarzalnie, a kodowanie barwne zmniejsza czas montażu i błędy na linii produkcyjnej.
