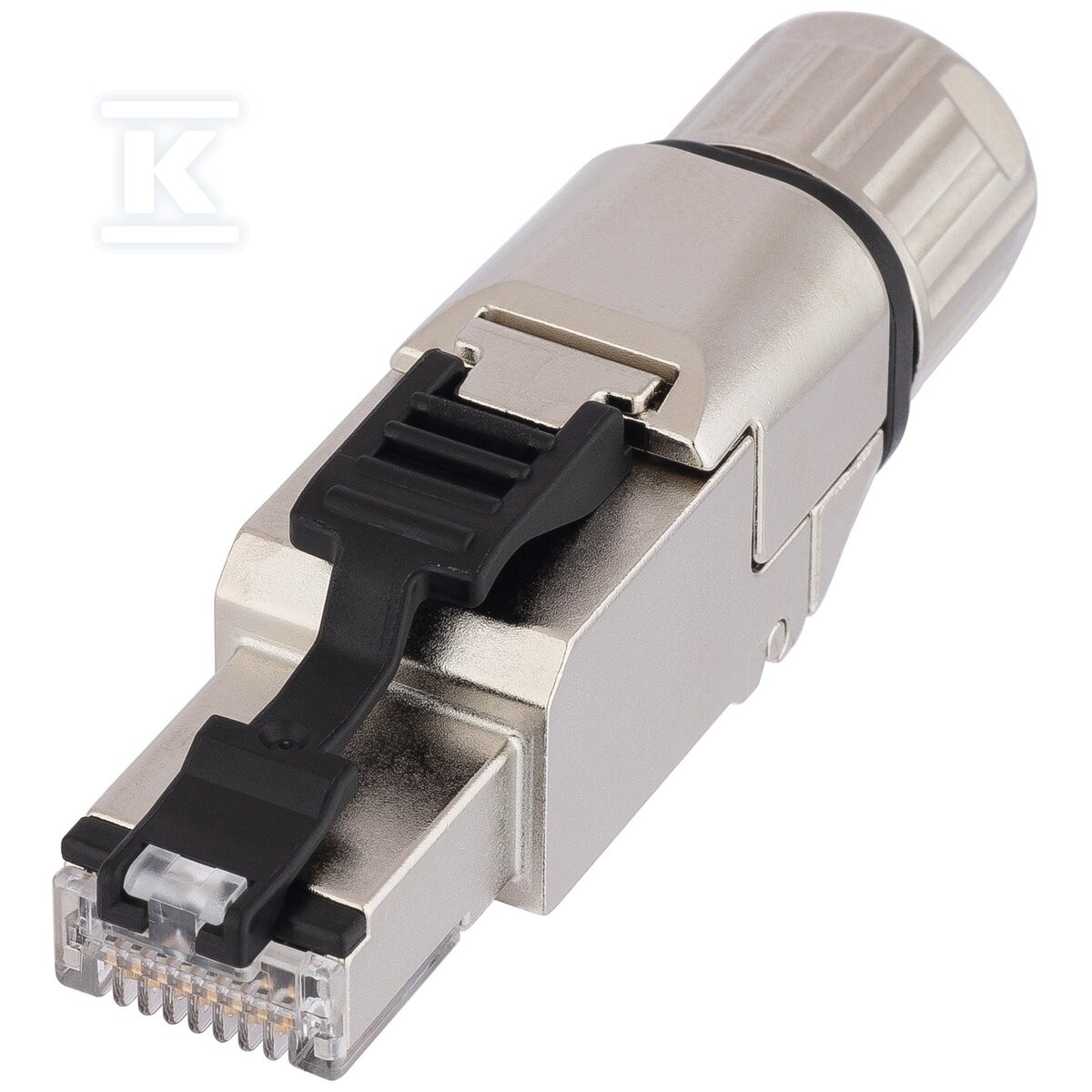

Złącze danych ED-IE-AXS-6A-A-20-FC 21700652

Przemysłowe złącze RJ45 Cat.6 A do montażu w terenie z odciążeniem dławnicą

Wtyczka RJ45 do montażu w terenie w wersji prostej 180° przeznaczona do sieci przemysłowych Ethernet, EtherCAT, PROFINET i Ethernet/IP. Obudowa z odlewu cynkowego zapewnia stabilność mechaniczną w szafach sterowniczych i na maszynach, a ekranowanie chroni transmisję w środowisku z zakłóceniami. Rozwiązanie jest przeznaczone do okablowania strukturalnego budynków zgodnie z EN 50173 i ISO/IEC 11801 oraz do aplikacji przemysłowych wymagających szybkiego montażu bez narzędzi.

Montaż i konstrukcja

Montaż odbywa się technologią IDC z usuwaniem izolacji, co pozwala na szybkie podłączenie przewodu bez dodatkowych narzędzi. Menedżer żył z kodowaniem barwnym TIA 568 A ogranicza ryzyko błędów przy zaciskaniu i ułatwia identyfikację par. Wariant z kodowaniem PROFINET jest dostępny dla przewodów 2-parowych.

Odciążenie kablowe realizowane jest dławnicą kablową, dopuszczalny zakres średnicy zewnętrznej przewodu to 5,5 mm do 10,0 mm. Przewód solid-core AWG 24 do AWG 22 oraz fine-wire do AWG 22 są zgodne z zakresem zacisków. Wymiary całkowite to długość 53,8 mm, szerokość 13,9 mm i wysokość 16,3 mm.

Obudowa złącza wykonana jest z cynkowego odlewu niklowanego, elementy wewnętrzne to PC krystalicznie czysty, PC biały dla sortowania żył, PBT czarny dla dźwigni odciążającej i osłony, sprężyna ekranująca ze stali sprężynowej oraz PCB FR4. Kontakty stykowe ze stali sprężynowej z powłoką złota, styki przebijające z brązu fosforowego cynowanego, styk ekranu z mosiądzu niklowanego. Klasa palności UL 94 V0.

Parametry transmisji i warunki pracy

Złącze spełnia kategorię 6 A wg ISO/IEC 11801 i normę IEC 60603-7-51 dla wtyczki RJ45. Jest ekranowane, z 8 pinami, odporne na temperaturę pracy od -40°C do +85°C i stopień ochrony IP20.

Parametry elektryczne to napięcie znamionowe 48 VAC / 60 VDC max, prąd znamionowy 1 A przy 50°C, rezystancja styków ? 20 m?, rezystancja izolacji ? 500 M?, wytrzymałość napięciowa ? 1000 VDC styk-styk i ? 1500 VDC styk-ekran. Klasa zanieczyszczenia 2.

Transmisja do 10 GBase-T zgodnie z IEEE 802.3an, kompatybilność z PoE+ IEEE 802.3at i 4PPoE IEEE 802.3bt. Kodowanie T568A/T568B jest odpowiednie dla kabli Cat.6 A oraz Cat.8.1/8.2. W zastosowaniach krótkodystansowych do 30 m, typowych dla centrów danych i serwerowni, złącze Cat.8.1 wspiera sygnały do 2000 MHz i aplikacje do 40GBase-T.

Zastosowania i zgodność

Produkt przeznaczony jest do automatyzacji, maszyn i urządzeń przemysłowych oraz do sieci LAN i Ethernet w budynkach. Sprawdzi się w połączeniach przełącznik-przełącznik, w obszarach sieci szkieletowych i w instalacjach PROFINET.

Zgodność z IEC 60603-7-51, ISO/IEC 11801, EN 50173. Certyfikat UL E-File DUXR.E353543 umożliwia stosowanie na rynku północnoamerykańskim. Kodowanie barwne zgodne z EIA/TIA, również dla zmniejszonych średnic żył, oraz stabilna obudowa metalowa czynią złącze odpowiednim do montażu w terenie w warunkach przemysłowych.
