Złącze danych EPIC® DATA HS RJ45 F 10G A 21700613

Przemysłowe gniazdo RJ45 Cat.6 A na szynę DIN do transmisji 10 Gb/s

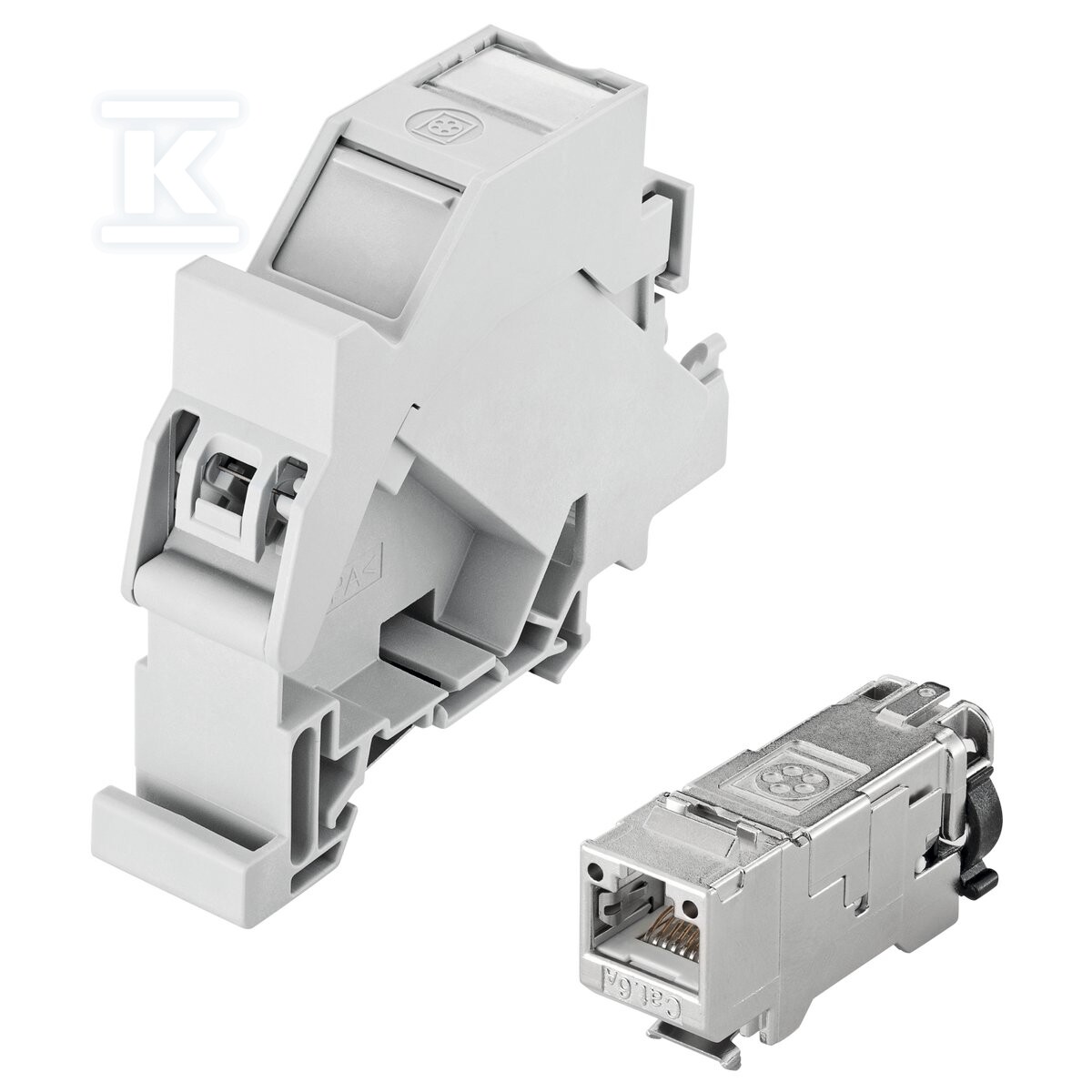

Adapter EPIC® DATA HS RJ45 F 10G A to ekranowane gniazdo RJ45 kategorii 6 A przeznaczone do montażu na szynie DIN TH35 w szafach sterowniczych i rozdzielczych. Moduł RJ45 zgodny z IEC 60603-7-51 zapewnia transmisję do 10GBase-T i jest przeznaczony do sieci LAN, EtherNet/IP oraz 4-parowego PROFINET. Proste, 180° gniazdo z przednim dostępem RJ45 i tylnym zakończeniem IDC pozwala na szybkie wprowadzenie stałych odcinków kablowych bez konieczności lutowania.

Montaż na szynie DIN i szybkie zakończenie kabla

Adapter mocuje się bezpośrednio na szynie kablowej 35 mm. Korpus szynowy wykonano z poliamidu klasy palności V-0 wg UL94, a gniazdo RJ45 z odlewu cynkowego. Zintegrowany zacisk odciążający przyjmuje kable o średnicy zewnętrznej od 5 mm do 9 mm, z maksymalną średnicą żyły z izolacją 1,6 mm. Podłączenie przewodu odbywa się technologią przebicia izolacji typu push-down, bez narzędzi. Menadżer żył z kodem barwnym zgodnym ze standardem EIA/TIA ułatwia poprawne ułożenie według T568B i ogranicza błędy montażowe. Przewidziano obsługę przewodów pełnych 26 do 22 AWG oraz splotkowych 27 do 22 AWG.

Parametry transmisji i kompatybilność sieciowa

Złącze pracuje w klasie EA Cat.6 A wg ISO/IEC 11801 i obsługuje częstotliwości do 600 MHz. Dzięki temu nadaje się do aplikacji Ethernet do 10 Gb/s na dystansie do 100 m oraz do przemysłowych sieci EtherNet/IP i PROFINET. Kolorowe oznaczenie żył wspiera szybki i powtarzalny montaż, a konstrukcja z prostym wylotem 180° ułatwia prowadzenie okablowania w ograniczonej przestrzeni rozdzielnicy. Stopień ochrony IP20 i biały kolor obudowy dopasowują produkt do standardowych warunków montażu wewnątrz szaf.

Ekranowanie i odporność na zakłócenia

Połączenie wtykowe jest ekranowane i wyposażone w zintegrowaną, wysoce przewodzącą sprężynę stykową. Rozwiązanie zapewnia niską impedancję ścieżki uziemienia i skuteczne rozpraszanie sygnałów zakłócających w środowisku przemysłowym. Ekranowanie chroni transmisję przed zakłóceniami elektromagnetycznymi, co przekłada się na stabilność połączenia w instalacjach automatyki, sterowania oraz infrastruktury IT.
