Moduł bezpiecznikowy LAVVA LAVVA FUSE SLV10000024-WUN
Kompaktowe zabezpieczenie modułów w rozdzielnicy
Moduł bezpiecznikowy LAVVA FUSE przeznaczony jest do ochrony urządzeń elektrycznych przed skutkami zwarć i przeciążeń w rozdzielnicach. Jedna obudowa o szerokości jednego modułu DIN mieści trzy niezależne gniazda bezpiecznikowe, co pozwala zabezpieczyć instalację zasilaną trzema fazami bez zajmowania miejsca trzech oddzielnych modułów. Rozwiązanie sprawdza się przy dobezpieczaniu liczników, monitorów energii i innych urządzeń modułowych, w tym serii LAVVA Power.
Urządzenie pracuje w zakresie napięcia 230-400 V AC/DC i jest fabrycznie wyposażone w trzy bezpieczniki topikowe 5 x 20 mm o prądzie 500 mA. Bezpieczniki można wymienić na inne tego samego formatu do maksymalnie 6,3 A, co daje elastyczność doboru zabezpieczenia do konkretnego obciążenia. Po usunięciu lub przepaleniu wkładki w obwodzie pozostaje widoczna przerwa, co ułatwia szybką diagnozę i potwierdza brak napięcia na zabezpieczanym odbiorniku.
Trzy obwody w obudowie 17,5 mm

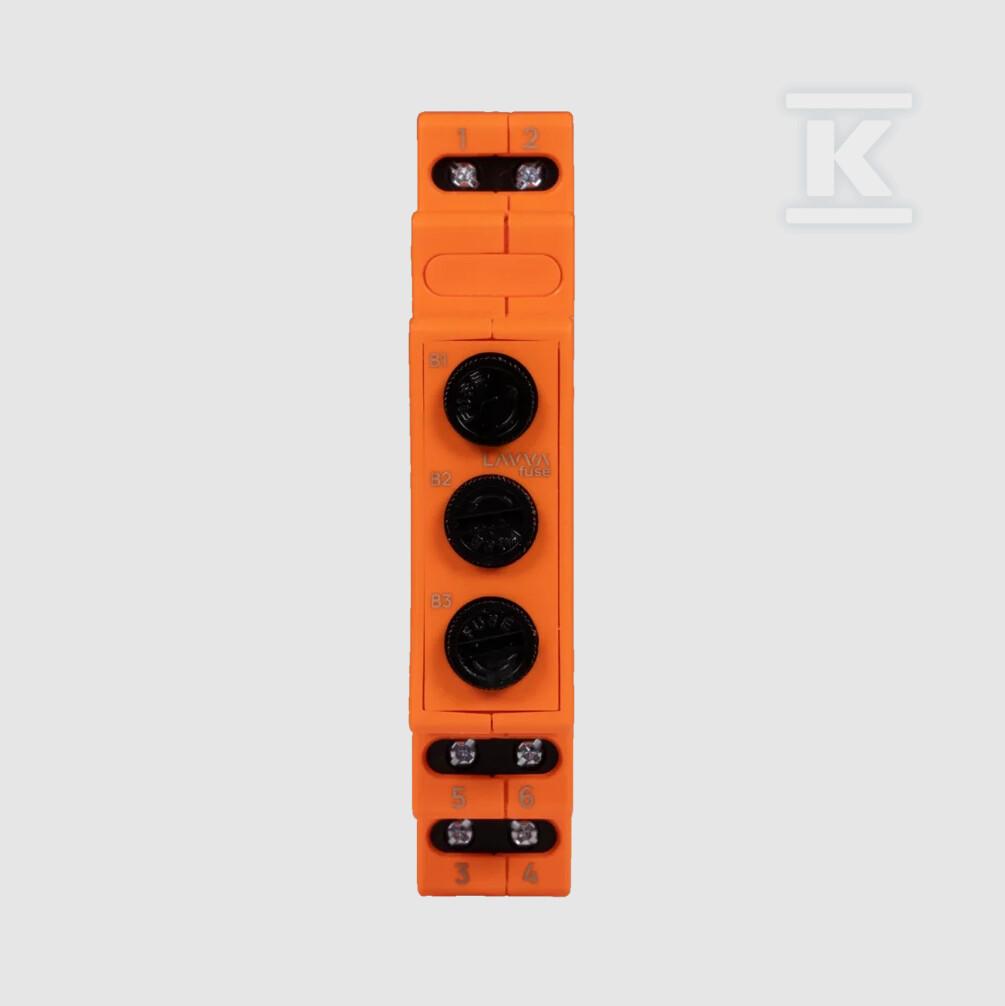

Obudowa ma wymiary 90 x 17,5 x 66 mm i waży 40 g. Taki rozmiar pozwala umieścić moduł w standardowych rozdzielnicach, gdzie liczy się każdy centymetr szyny. Trzy gniazda oznaczone jako B1, B2 i B3 tworzą sześć zacisków przyłączeniowych, po dwa na każdy bezpiecznik. Dzięki temu jeden moduł zabezpiecza trzy niezależne urządzenia lub trzy fazy jednego odbiornika.
Złącza śrubowe z dźwignią akceptują przewody o przekroju 0,2-2,5 mm2. Moment dokręcania 0,4 Nm zapewnia trwałe połączenie odporne na poluzowanie i mikrowibracje. Praca w dowolnej pozycji montażowej upraszcza instalację w ciasnych rozdzielnicach.
Widoczna przerwa i szybka wymiana
Konstrukcja gniazda zapewnia fizycznie widoczną przerwę w obwodzie po wyjęciu bezpiecznika. To cecha szczególnie przydatna przy serwisowaniu monitorów energii i automatyki, gdzie potwierdzenie odłączenia jest wymagane przed pracą przy zaciskach.
Stopień ochrony obudowy IP20 chroni przed dostępem palcem do części niebezpiecznych oraz przed ciałami obcymi o średnicy powyżej 12,5 mm. Klasa zanieczyszczeń 2 odpowiada typowym warunkom rozdzielnic instalacyjnych.
Montaż na szynie DIN i warunki pracy
Montaż odbywa się na standardowej szynie TH35 DIN. Uchwyt pozwala na szybkie założenie i zdjęcie modułu bez demontażu sąsiednich elementów. Zakres temperatur pracy od -25 °C do +50 °C umożliwia zastosowanie zarówno w instalacjach domowych, jak i w środowiskach przemysłowych z większymi wahaniami temperatury.
Dzięki temu instalator może dobrać charakterystykę zabezpieczenia do zabezpieczanego urządzenia, a użytkownik końcowy wymienia wkładkę bez konieczności wymiany całego modułu.
