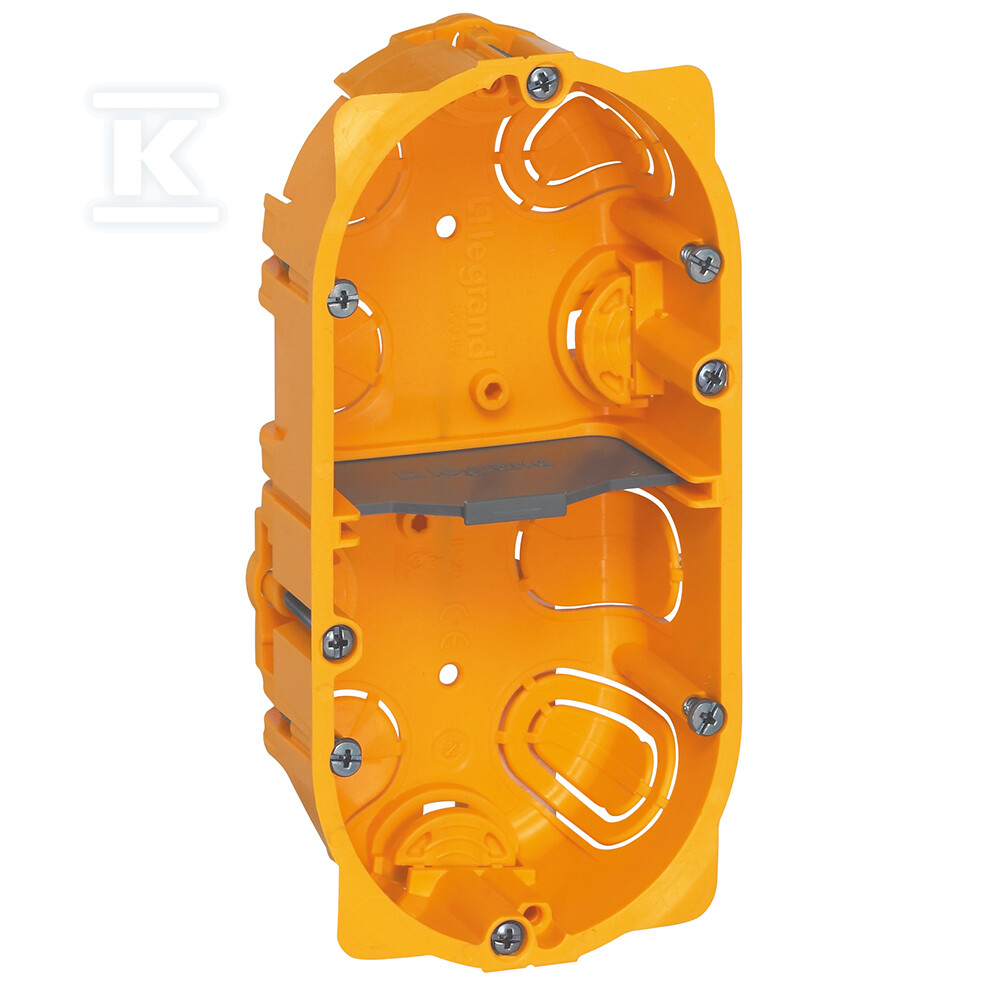

Puszka podtynkowa Batibox do ścian karton-gips dla 4, 5, 2 x 2 poziomo, 5 lub 2 x 2 pionowo modułów o głębokości 40 mm 080042

Konstrukcja i montaż w ścianach karton-gips

Puszka Batibox to wielokrotna obudowa podtynkowa przeznaczona do instalacji w ścianach działowych z płyt kartonowo-gipsowych. Wyróżnia się głębokością wewnętrzną 40 mm, która zapewnia wystarczającą przestrzeń na okablowanie i mechanizmy osprzętu elektrycznego - nawet w przypadku złącz wieloparowych czy puszek przyłączeniowych.

Model dwumodułowy mieści 4 lub 5 modułów standardowego osprzętu (gniazda, wyłączniki, regulatory). Wymiary obudowy to 142 mm długości i ok. 73 mm szerokości, a otwory montażowe wykonuje się wiertłem O67 mm z rozstawem 71 mm. Takie parametry są zgodne z większością ram wielokrotnych dostępnych na rynku.

Produkt dostarczany jest z śrubami mocującymi umożliwiającymi trwałe zamocowanie mechanizmów - alternatywnie można stosować mocowanie rozporowe. W zestawie znajdują się demontowalne przegrody rozdzielające, które pozwalają na oddzielenie obwodów wewnątrz puszki, np. przy instalacji gniazd prekabelkowanych wymagających rozdziału żył.

Obudowa wykonana jest z tworzywa sztucznego bezhalogenowego - w razie pożaru nie wydziela żrących gazów, co ma znaczenie w zamkniętych przestrzeniach użytkowych. Kolor żółty ułatwia identyfikację puszki podczas prac wykończeniowych.

Wpusty i elastyczność prowadzenia przewodów

Puszka wyposażona jest w 6 wpustów rozmieszczonych na obudowie oraz dodatkowe wpusty z tyłu, co pozwala na doprowadzenie przewodów z niemal każdej strony. Maksymalna średnica przewodów może wynosić 16-25 mm, co pokrywa typowe przekroje stosowane w instalacjach mieszkaniowych i biurowych.

Dzięki symetrycznej budowie obudowę można montować zarówno poziomo, jak i pionowo - decyduje o tym wyłącznie układ osprzętu i preferencje instalatora.

Zastosowanie i kompatybilność z osprzętem

Dwumodułowa puszka Batibox sprawdza się wszędzie tam, gdzie standardowe puszki pojedyncze nie oferują wystarczającej liczby miejsc na mechanizmy. Typowe zastosowania to:

• zestawienia gniazd elektrycznych 2×(2P+T) obok siebie,
• kombinacje gniazd z wyłącznikami oświetlenia,
• moduły automatyki budynkowej (np. sterowniki DALI, KNX),
• sekcje przyłączy teletechnicznych przy zachowaniu rozdziału od sieci energetycznej.

Produkt jest kompatybilny z osprzętem serii Legrand - np. Céliane, Mosaic czy Soliroc - oraz z ramami wielokrotnymi innych producentów o standardowych wymiarach.

Przekształcenie w puszkę rozgałęźną

Cechą wartą uwagi jest możliwość zamontowania pokrywy uniwersalnej (dostępnej osobno), która przekształca puszkę podtynkową w puszkę rozdzielczą do wykonania połączeń bez widocznej puszki na ścianie. To praktyczne rozwiązanie przy modernizacjach, gdy zachodzi potrzeba ukrycia złączek wewnątrz przestrzeni między płytami.

Norma i warunki pracy

Obudowa spełnia wymagania normy NF-EN 60670-1, która określa warunki bezpieczeństwa oraz wymiary puszek do osprzętu elektrycznego montowanego w budynkach. Stopień ochrony IP20 oznacza, że puszka jest zabezpieczona przed obiektami stałymi powyżej 12,5 mm (palec) i nie ma ochrony przed wodą - dlatego stosuje się ją wyłącznie w suchych pomieszczeniach wewnętrznych.

Zakres temperatur pracy wynosi od -5°C do +50°C, co obejmuje typowe warunki eksploatacyjne w budynkach mieszkalnych i użyteczności publicznej.

Powierzchnia obudowy pozostaje w stanie surowym - bez dodatkowej powłoki ochronnej ani malowania. Jeśli wymagana jest estetyka wykończeniowa, puszkę pokrywa się tynkiem lub farbą razem ze ścianą; demontowalne przegrody umożliwiają jej ewentualny demontaż bez uszkodzenia płyty karton-gips.
