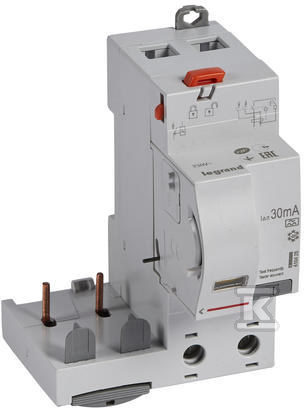

Blok różnicowoprądowy PR 302 2P 40 A 30 mA typ A serii DX3 410428

Bezpieczeństwo i ochrona w Twojej instalacji elektrycznej

Blok różnicowoprądowy PR 302 2P 40A 30mA typ A z serii DX3 to kluczowy element zapewniający bezpieczeństwo użytkowania instalacji elektrycznej. Urządzenie skutecznie chroni przed porażeniem elektrycznym, a także zabezpiecza przed skutkami zwarć doziemnych, minimalizując ryzyko pożaru. Jest to szczególnie ważne w pomieszczeniach mieszkalnych, biurach i wszędzie tam, gdzie wymagana jest wysoka ochrona osób i mienia.

Funkcjonalność i zastosowanie

Wyłącznik różnicowoprądowy PR 302 przeznaczony jest do ochrony obwodów o prądzie znamionowym 40A. Czułość 30mA zapewnia szybką reakcję na upływy prądu, co jest istotne dla ochrony życia ludzkiego. Typ A oznacza, że urządzenie wykrywa prądy upływu sinusoidalne oraz prądy pulsacyjne o częstotliwości 50/60Hz – idealne do większości zastosowań domowych i komercyjnych. Montaż na szynie DIN ułatwia integrację z istniejącą rozdzielnicą. Blokada uniemożliwia przypadkowe wyłączenie wyłącznika, co zwiększa bezpieczeństwo instalacji.

Konstrukcja i parametry pracy

Wyłącznik został zaprojektowany z myślą o niezawodności i trwałości. Obudowa o stopniu ochrony IP20 chroni przed dotknięciem palcami oraz przed wnikaniem ciał stałych większych niż 12,5 mm. Szerokość urządzenia to 2 moduły (35,6 mm), co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Przewody o przekroju od 1,5 mm2 do 35 mm2 (wielożyłowe) oraz od 1,5 mm2 do 50 mm2 (jednodrutowe) można łatwo podłączyć za pomocą zacisków śrubowych lub szynoprzewódników. Urządzenie zachowuje prawidłowe działanie w szerokim zakresie temperatur otoczenia – od -25°C do 70°C. Znamionowe napięcie udarowe wytrzymywane Uimp wynosi aż 4kV, co gwarantuje odporność na przepięcia.

• Prąd znamionowy: 40A – zapewnia ochronę obwodów o odpowiednim obciążeniu.
• Czułość: 30mA – gwarantuje szybką reakcję na upływy prądu i minimalizuje ryzyko porażenia.
• Typ A: wykrywa zarówno prądy sinusoidalne jak i pulsacyjne, zapewniając kompleksową ochronę.
• Stopień ochrony IP20: chroni przed dotknięciem i wnikaniem ciał stałych.
• Blokada: zapobiega przypadkowemu wyłączeniu wyłącznika.
• Szerokość: 2 moduły – oszczędność miejsca w rozdzielnicy.
• Zakres temperatur pracy: -25°C do +70°C – możliwość stosowania w różnych warunkach środowiskowych.
