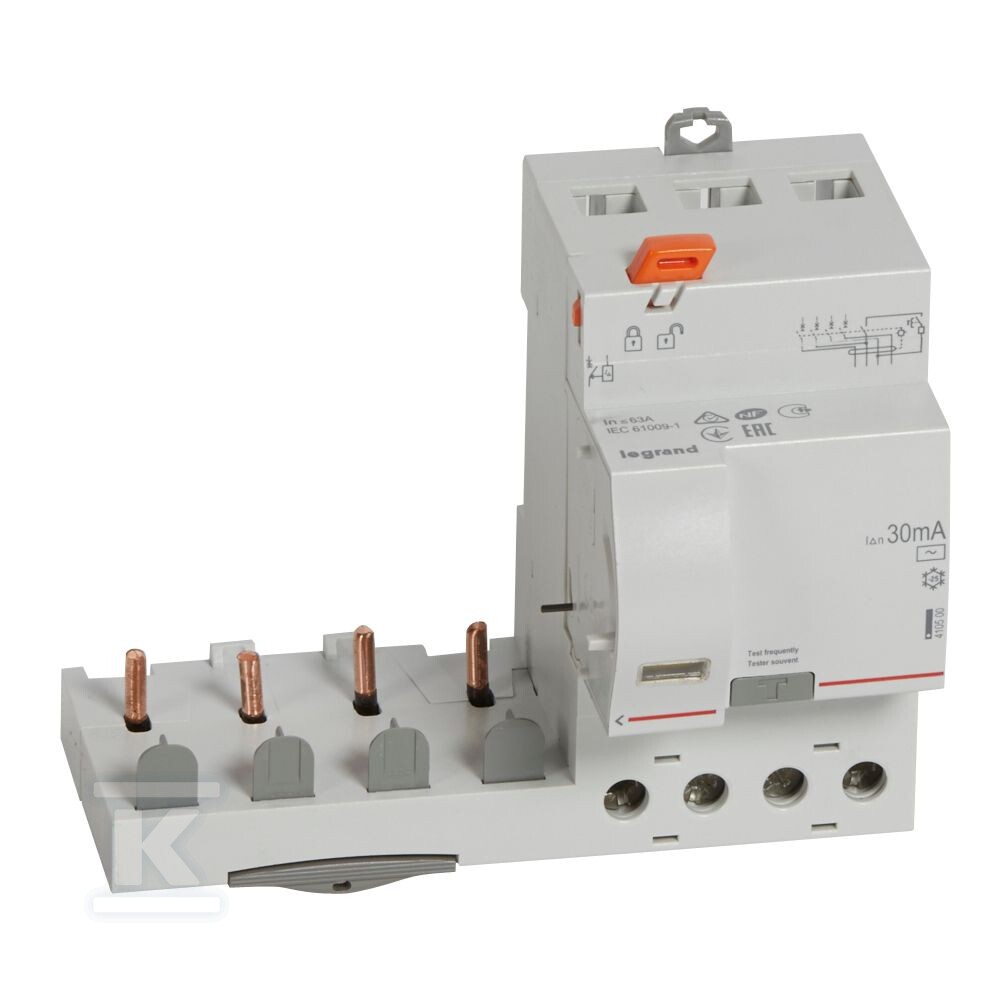

Blok różnicowoprądowy PR 304 4P 63 A 30 mA typ AC serii DX3 410500

Blok różnicowoprądowy – ochrona i bezpieczeństwo instalacji

Ten czterobiegunowy wyłącznik różnicowoprądowy PR 304 z serii DX3 to kluczowy element zapewniający bezpieczeństwo w każdej instalacji elektrycznej. Przeznaczony do ochrony przed porażeniem elektrycznym oraz zabezpieczenia przed skutkami zwarć doziemnych, stanowi niezawodną barierę ochronną dla ludzi i urządzeń. Jego zastosowanie jest szerokie – od instalacji domowych, przez obiekty komercyjne, aż po budynki przemysłowe.

Funkcjonalność i parametry

Wyłącznik charakteryzuje się prądem znamionowym 63 A i czułością na prąd różnicowy AC 30 mA. Oznacza to, że skutecznie reaguje na upływy prądu doziemnego, minimalizując ryzyko porażenia. Konstrukcja z blokadą uniemożliwia przypadkowe włączenie wyłącznika po wyzwoleniu, co dodatkowo zwiększa poziom bezpieczeństwa. Napięcie znamionowe w zakresie 250-440 V pozwala na uniwersalne zastosowanie w różnych sieciach elektrycznych. Warto zwrócić uwagę na brak możliwości regulacji prądu różnicowego – model ten oferuje stałą wartość 30 mA, co zapewnia precyzyjną ochronę.

Zastosowanie charakterystyki AC sprawia, że wyłącznik jest szczególnie efektywny w wykrywaniu prądów upływnych zmiennych, które są najczęstszą przyczyną porażeń elektrycznych. Stopień ochrony IP20 zapewnia ochronę przed dotknięciem palcem, ale nie chroni przed wpływem wody czy pyłu – dlatego urządzenie powinno być montowane w suchych i zamkniętych pomieszczeniach. Możliwość podłączenia przewodów o przekroju od 1.5 mm2 do 35 mm2 (jednodrutowych) lub od 1.5 mm2 do 25 mm2 (wielożyłowych) daje dużą elastyczność podczas instalacji.

Dodatkowo, wyłącznik posiada znamionowe napięcie udarowe wytrzymywane Uimp na poziomie 4 kV, co gwarantuje jego odporność na przepięcia i zapewnia długotrwałą niezawodność działania nawet w trudnych warunkach eksploatacyjnych. Temperatura otoczenia w warunkach pracy mieści się w zakresie od -25°C do 70°C, co pozwala na stosowanie go w różnych klimatach i pomieszczeniach.
