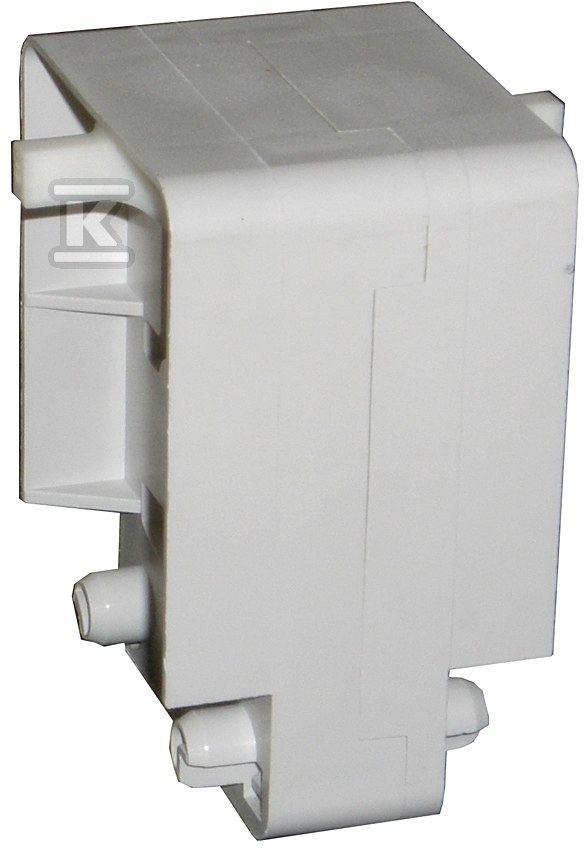

Blokada mechaniczna CTX3 3P(185-400A) / 4P (165A-500A) 416887

Mechaniczne zabezpieczenie przed jednoczesnym załączeniem dwóch styczników CTX3

Mechaniczna blokada CTX3 uniemożliwia jednoczesne zadziałanie dwóch styczników mocy zamontowanych obok siebie. Blokada działa niezależnie od sterowania elektrycznego.

Zastosowanie i kompatybilność

Akcesorium współpracuje z stycznikami CTX3 w wersji 3-biegunowej o prądzie znamionowym 185 A - 400 A w kategorii AC3 oraz z wersją 4-biegunową 165 A - 500 A w kategorii AC1. Dzięki temu zakresowi obejmuje zarówno typowe styczniki mocy do silników, jak i rozwiązania do rozdziału energii wymagające czterech biegunów. Montaż przewiduje się w układzie poziomym, z dwoma stycznikami ustawionymi obok siebie. Składanie blokady wykonuje instalator na miejscu, co pozwala dopasować ją do konkretnej pary aparatów.

Budowa i montaż

Konstrukcja to mechanizm blokujący przenoszący ruch jednej dźwigni na drugą. Po założeniu blokady otwarcie jednego stycznika jest możliwe dopiero po pełnym zamknięciu drugiego i odwrotnie. Montaż jest realizowany przez klienta. Rozwiązanie nie wymaga dodatkowego okablowania ani zasilania, a jego działanie jest w pełni mechaniczne.

Zgodność i warunki pracy

Produkt jest zgodny z wymaganiami norm IEC 60947-1 oraz IEC 60947-5-1, co potwierdza jego przeznaczenie jako akcesorium do aparatów łączeniowych niskiego napięcia. Gwarancja producenta wynosi 2 lata dla użytkownika profesjonalnego.
