Moduł koncentratora impulsów 414926

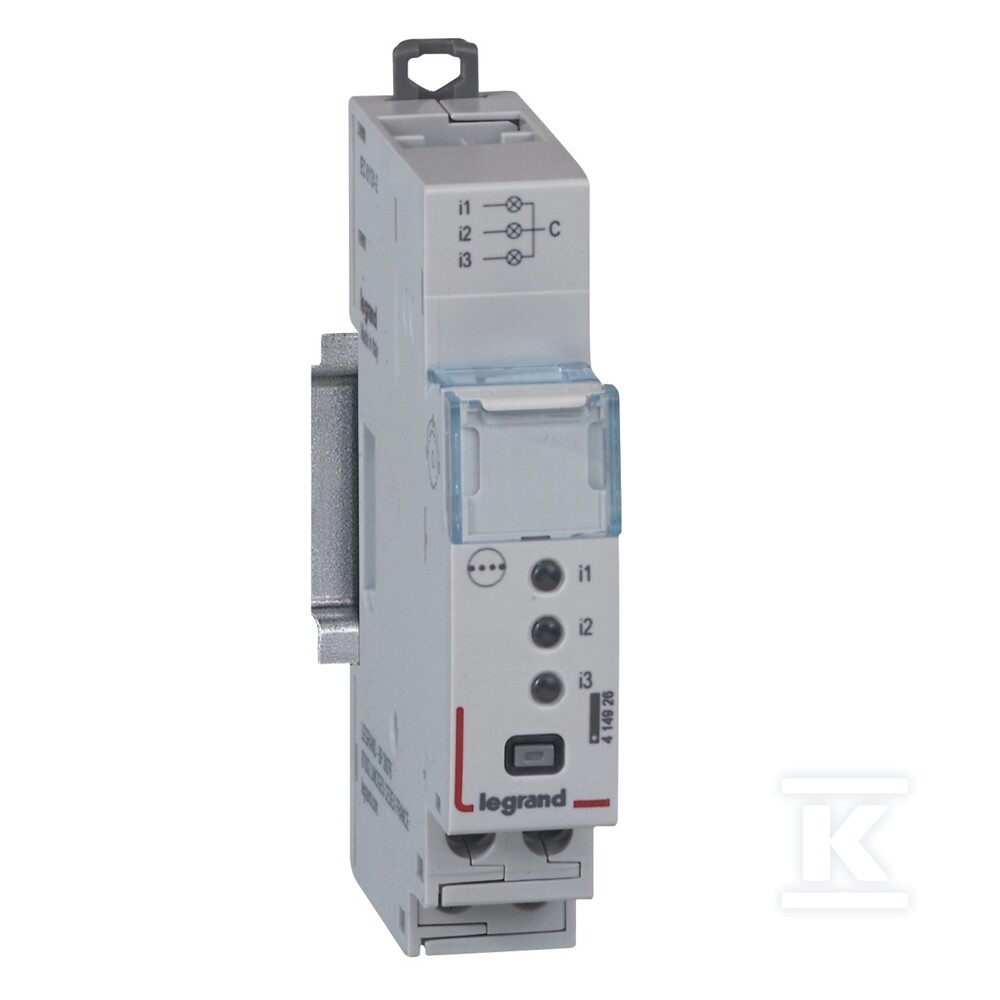

Moduł koncentratora impulsów EMS CX3 - do trzech obwodów z licznikami impulsowymi

Moduł koncentratora impulsów EMS CX3 zbiera dane z maksymalnie trzech obwodów wyposażonych w liczniki impulsowe - energii elektrycznej, wody lub gazu - i przesyła je dalej w ramach systemu zarządzania energią LEGRAND. Urządzenie zajmuje jeden moduł na szynie DIN (szerokość 17,8 mm), co pozwala na kompaktowy montaż w rozdzielnicy nawet przy ograniczonej przestrzeni.

Komunikacja i integracja w systemie EMS CX3

Moduł wyposażono w dedykowane porty komunikacyjne umożliwiające transmisję danych na dwa sposoby: przez szynę komunikującą (złącze z tyłu modułu) lub przez kabel komunikujący (złącza od strony aval). Dzięki temu instalator może dobrać metodę połączenia do istniejącej infrastruktury rozdzielnicy - bez konieczności wymiany całego osprzętu.

Konfiguracja odbywa się lokalnie za pomocą mikrowyłączników DIP umieszczonych na bocznej ściance modułu oraz pokrętła adresowania, lub zdalnie przy użyciu bezpłatnego oprogramowania EMS Configurator. To drugie rozwiązanie przyspiesza wdrożenie w większych instalacjach - np. w budynkach komercyjnych czy obiektach przemysłowych.

Sam moduł nie posiada wyjść sygnalizacyjnych (ani półprzewodnikowych, ani przekaźnikowych) - jego rolą jest agregacja i przekazywanie danych pomiarowych do centrali systemu EMS CX3, która zajmuje się dalszym przetwarzaniem i raportowaniem.

Parametry pracy i wymiary

Urządzenie zasilane jest napięciem stałym 12 V DC (poprzez dedykowany moduł zasilający LEGRAND o numerze referencyjnym 414945, dostępny osobno). Pobór mocy wynosi zaledwie 0,288 W przy natężeniu 24 mA - to istotna cecha w instalacjach rozbudowanych o wiele modułów pomiarowych, gdzie sumaryczne zużycie energii przez system ma znaczenie dla bilansu energetycznego rozdzielnicy.

Wyświetlacz cyfrowy pokazuje 3 cyfry, co pozwala na odczyt podstawowych wartości bezpośrednio z modułu - np. liczby zliczonych impulsów lub stanu aktywności poszczególnych obwodów. Moduł dysponuje funkcją kasowania (resetowania), przydatną podczas uruchamiania lub serwisowania instalacji.

Obudowa o wysokości 94,8 mm mieści się standardowo w ramkach rozdzielnic modułowych. Konstrukcja dopuszcza przejście pełni zasilającej przez moduł - ułatwia to prowadzenie okablowania i skraca czas montażu.

Norma i zgodność

Moduł spełnia wymagania norm IEC 61131-2 oraz EN 61131-2, które definiują warunki techniczne dla programowalnych sterowników przemysłowych i urządzeń automatyki. Oznacza to odpowiedni poziom odporności na zakłócenia elektromagnetyczne oraz określone parametry środowiskowe pracy - istotne w profesjonalnych instalacjach elektrycznych.

System EMS CX3 jako całość umożliwia monitorowanie parametrów elektrycznych instalacji, kontrolowanie stanów urządzeń oraz zdalne sterowanie obwodami z poziomu komputera, smartfona lub tabletu. Nadzór nad rozdzielnicą możliwy jest również lokalnie poprzez mini-konfigurator zamontowany w tableau elektrycznym - bez konieczności korzystania z zewnętrznych urządzeń.
