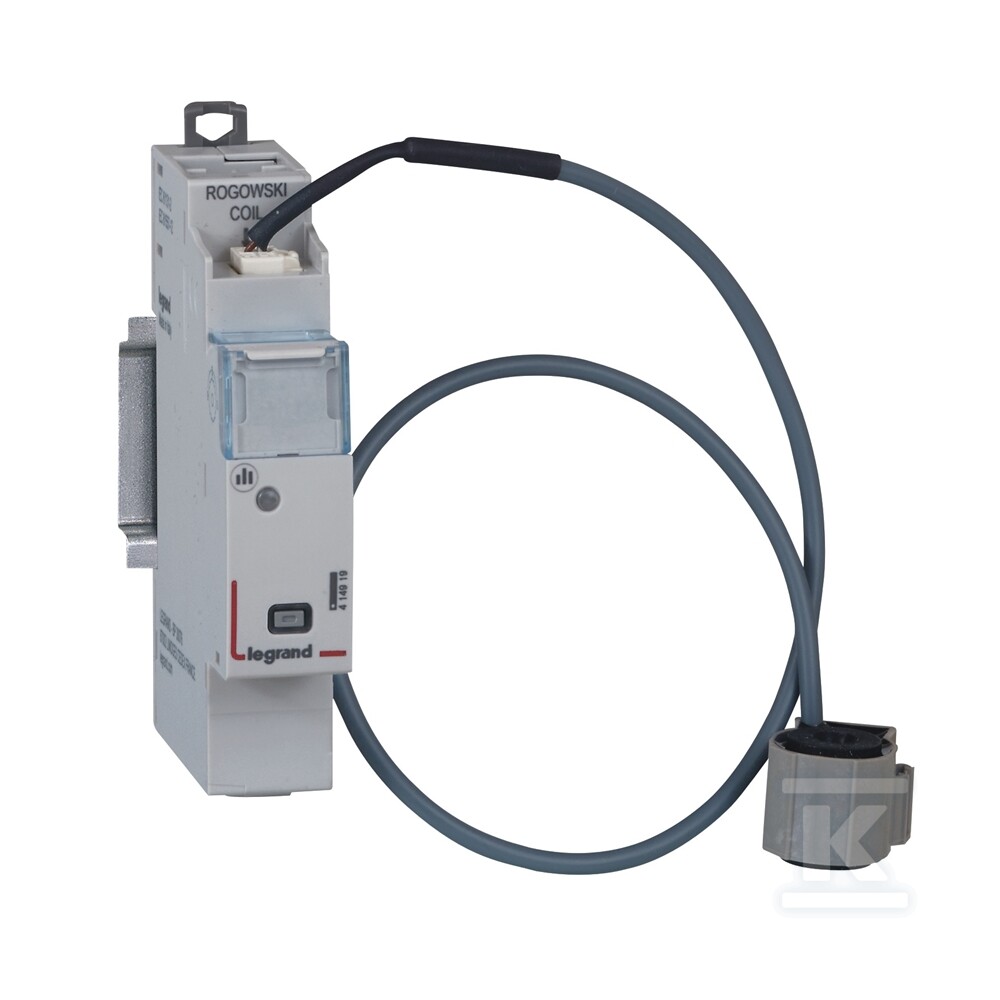

Moduł pomiarowy 1F + cewka rogowskiego 414919

Moduł pomiarowy z cewką Rogowskiego – precyzyjny pomiar i monitoring energii

Ten moduł pomiarowy, w zestawie z cewką Rogowskiego, przeznaczony jest do dokładnego pomiaru parametrów energii elektrycznej w instalacjach jednofazowych. Jest to kluczowy element systemu EMS CX3, umożliwiającego kompleksowe zarządzanie energią zarówno w nowych, jak i modernizowanych obiektach. Urządzenie sprawdza się zarówno w aplikacjach lokalnych, jak i zdalnych, oferując wszechstronne możliwości monitoringu i sterowania.

Funkcjonalność i zastosowanie

Moduł mierzy energię czynną i bierną, prądy, napięcia fazowe i międzyfazowe, moc czynną, bierną i pozorną na poszczególne fazy oraz sumarycznie. Dodatkowo dostarcza informacje o współczynniku mocy, częstotliwości oraz harmonicznych do 15-tej. Dzięki klasie dokładności 0.5 zapewnia precyzyjne wyniki pomiarów zgodne z normami IEC/EN 61557-12. Cewka Rogowskiego w zestawie pozwala na pomiar prądu bez tradycyjnych przekładników prądowych, co zwiększa elastyczność instalacji i minimalizuje straty energii.

System EMS CX3 to nie tylko pomiar – to możliwość sterowania instalacją i sygnalizacji stanu aparatów modułowych (wyłączników nadprądowych, różnicowoprądowych) oraz aparatów mocy (wyłączników kompaktowych i powietrznych). Komunikacja odbywa się za pomocą dwóch typów portów – szyny komunikacyjnej oraz przewodów komunikacyjnych. Konfiguracja urządzenia jest możliwa lokalnie (mikroprzełączniki DIP) lub zdalnie (oprogramowanie EMS Configurator).

Zalety dla instalatora i użytkownika końcowego

• Wszechstronność: Możliwość zastosowania w nowych i istniejących instalacjach.
• Precyzja: Klasa dokładności 0.5 gwarantuje wiarygodne wyniki pomiarów.
• Elastyczność: Cewka Rogowskiego ułatwia montaż i minimalizuje straty energii.
• Kompleksowość: Pomiar szerokiego zakresu parametrów elektrycznych.
• Skalowalność: System EMS CX3 umożliwia rozbudowę o dodatkowe moduły funkcyjne.
• Zdalny dostęp: Monitoring i sterowanie instalacją z dowolnego miejsca (po integracji z odpowiednim oprogramowaniem).
• Zgodność z normami: Spełnia wymagania normy IEC/EN 61557-12, co zapewnia bezpieczeństwo i niezawodność działania.
• Niski pobór mocy: Zużycie energii na poziomie 0,409 W przy napięciu 12V DC (34,1 mA) minimalizuje wpływ na środowisko.
• Kompaktowy rozmiar: Szerokość 1 modułu ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.

Dostarczany w zestawie z zamkniętą cewką Rogowskiego do 63A, gotowy do natychmiastowego użycia po podłączeniu do systemu EMS CX3.
