Moduł pomiarowy 3F + 3 cewki rogowskiego 414920

Moduł pomiarowy 3F z cewkami Rogowskiego – precyzyjny pomiar i monitoring energii

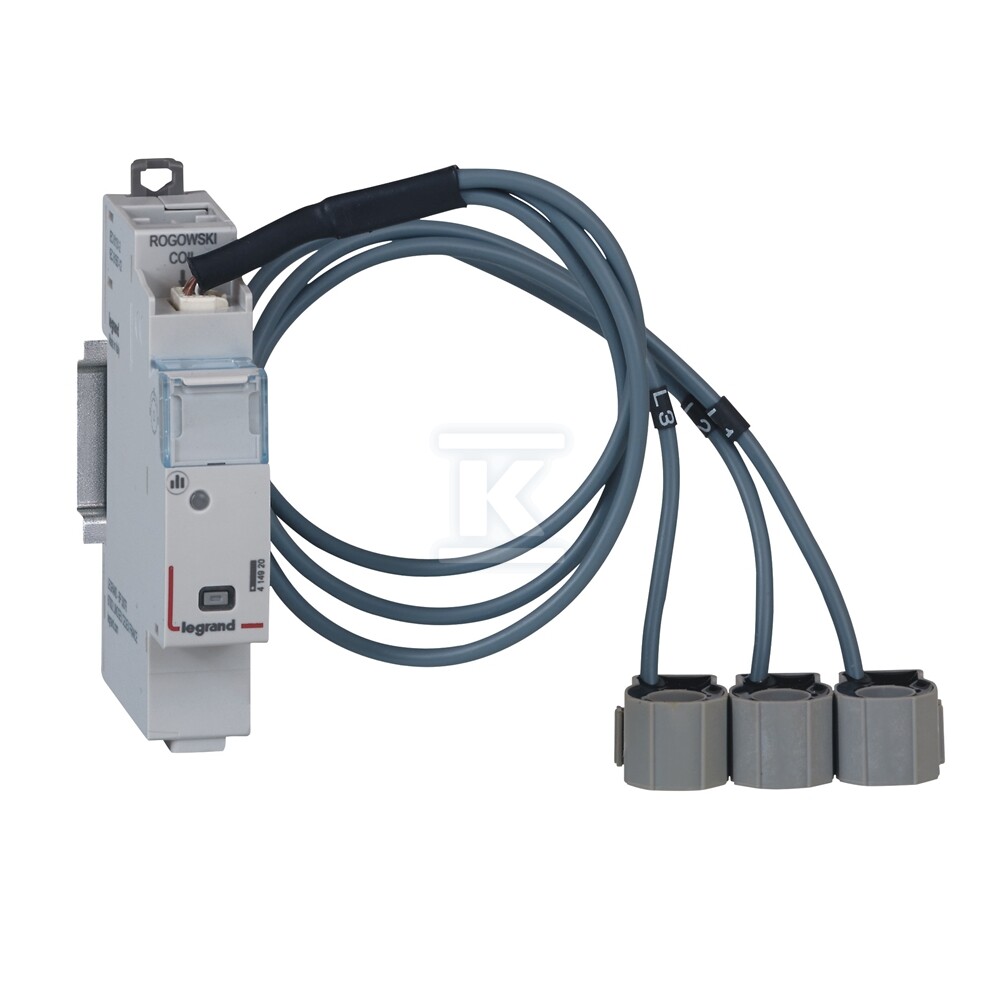

Ten moduł pomiarowy, w zestawie z trzema cewkami Rogowskiego, przeznaczony jest do dokładnego pomiaru parametrów energii elektrycznej w instalacjach trójfazowych. Umożliwia monitorowanie zarówno energii czynnej, jak i biernej, a także prądów, napięć i mocy na każdej fazie oraz łącznie. To rozwiązanie idealne zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych, którzy chcą mieć pełną kontrolę nad zużyciem energii.

Kompleksowy pomiar dla efektywnego zarządzania energią

Moduł ten oferuje szeroki zakres pomiarów, w tym: energię czynną i bierną, prądy fazowe i międzyfazowe, napięcia fazowe i międzyfazowe, moc czynną, bierną i pozorną na każdą fazę oraz sumarycznie. Dodatkowo mierzy współczynnik mocy, częstotliwość oraz harmoniczne do 15-tej. Dzięki temu możliwe jest uzyskanie szczegółowych danych o profilu obciążenia i identyfikacja potencjalnych źródeł strat energii. Klasa dokładności 0.5 zapewnia wiarygodność pomiarów zgodną z normą IEC/EN 61557-12.

Elastyczność instalacji i konfiguracji

Moduł charakteryzuje się pośrednim typem połączenia, co daje elastyczność w doborze sposobu montażu. Komunikacja odbywa się za pomocą portów komunikacyjnych z tyłu (szyna komunikacyjna) oraz na spodzie (przewody komunikacyjne). Konfiguracja może być realizowana lokalnie za pomocą mikroprzełączników DIP lub zdalnie poprzez bezpłatne oprogramowanie EMS Configurator. Adresowanie modułu również jest możliwe lokalnie (przełącznik obrotowy) lub zdalnie za pomocą oprogramowania konfiguracyjnego. Zasilanie modułu odbywa się za pomocą dedykowanego modułu zasilającego 12V DC (nr ref. 4149 45), który należy dokupić osobno. Pobór mocy przy 12V DC wynosi jedynie 0,418 W (34,8 mA), co minimalizuje dodatkowe straty energii. Moduł zajmuje szerokość zaledwie jednego modułu w rozdzielnicy.

System EMS CX3 – kompleksowe rozwiązanie do monitoringu energii

Ten moduł pomiarowy jest częścią systemu EMS CX3, który umożliwia monitorowanie energii w istniejących lub nowych rozdzielnicach. System pozwala nie tylko na pomiar parametrów elektrycznych, ale także na sterowanie instalacją i sygnalizację stanu aparatów (wyłączników nadprądowych, różnicowoprądowych oraz aparatów mocy). Nadzór nad systemem może być realizowany lokalnie za pomocą modułu wizualizacji i konfiguracji lokalnej lub zdalnie poprzez oprogramowanie "Energy Manager" lub serwery sieciowe. System jest zgodny z normami IEC/EN 61131-2 dotyczącymi sterowników programowalnych. W zestawie znajdują się trzy zamknięte cewki Rogowskiego przeznaczone do pomiaru prądów do 63A.
