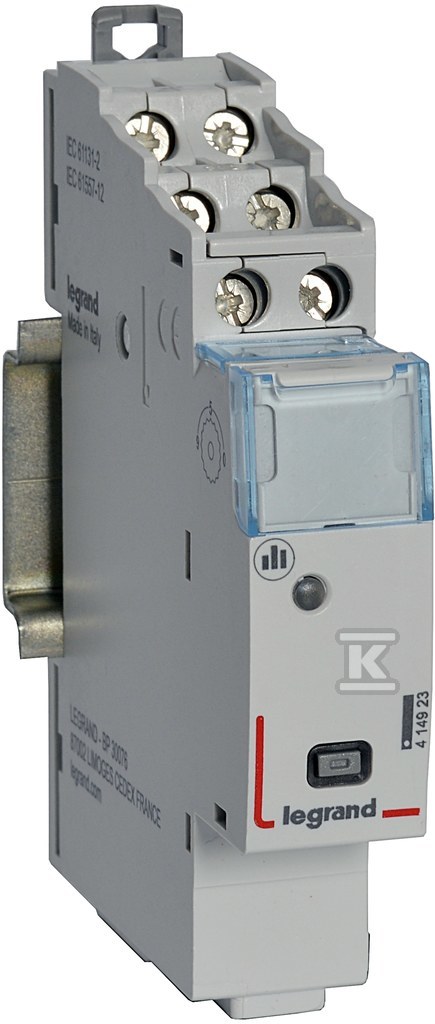

Moduł pomiarowy dla przekładników prądowych 414923

Moduł pomiarowy dla przekładników prądowych – precyzyjny pomiar energii w Twojej instalacji

Ten moduł pomiarowy, przeznaczony do współpracy z przekładnikami prądowymi, stanowi kluczowy element systemu zarządzania energią EMS CX3. Umożliwia dokładny pomiar parametrów elektrycznych, co jest niezbędne zarówno dla profesjonalnych instalatorów, jak i użytkowników końcowych dbających o optymalizację zużycia energii. Urządzenie jest kompatybilne z różnymi systemami monitoringu i sterowania, oferując elastyczność w integracji z istniejącą infrastrukturą.

Dokładność i funkcjonalność w jednym module

Moduł ten wyróżnia się wysoką klasą dokładności pomiaru – 0.5 – co gwarantuje wiarygodne dane dotyczące zużycia energii. Pozwala na pomiar energii czynnej i biernej, prądów, napięć fazowych i międzyfazowych, mocy czynnej, biernej i pozornej na poszczególne fazy oraz łącznie. Dodatkowo mierzy współczynnik mocy, częstotliwość oraz harmoniczne do 15-tej. Dzięki temu użytkownik uzyskuje pełny obraz stanu energetycznego instalacji.

Elastyczność i integracja z systemem EMS CX3

Moduł jest dedykowany do pracy z przekładnikami prądowymi o przekładni x/5A (przekładniki zamawiane oddzielnie). Komunikacja odbywa się za pomocą portów komunikacyjnych z tyłu urządzenia (szyna komunikacyjna) oraz na spodzie (przewody komunikacyjne). Konfiguracja może być realizowana lokalnie za pomocą mikroprzełączników DIP lub zdalnie poprzez bezpłatne oprogramowanie EMS Configurator. Zasilanie modułu odbywa się za pomocą dedykowanego modułu zasilającego 12V DC (nr ref. 4149 45), co zapewnia stabilną pracę systemu. Pobór mocy przy 12V DC wynosi 0,391 W - 32,6 mA. Urządzenie zajmuje tylko 1 moduł w rozdzielnicy, co ułatwia montaż nawet w ograniczonych przestrzeniach.

Zastosowania i zgodność z normami

Moduł pomiarowy znajduje zastosowanie w systemach monitorowania energii w nowych lub istniejących rozdzielnicach. Pozwala na nadzór nad stanem aparatów modułowych (wyłączników nadprądowych i różnicowoprądowych) oraz aparatów mocy (wyłączników kompaktowych i powietrznych), zarówno lokalnie, jak i zdalnie. Urządzenie jest zgodne z normami IEC/EN 61557-12 oraz IEC/EN 61131-2 (Sterowniki programowalne), co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania.
