Moduł sygnalizacji i sterowania dla PB400 i SM400 414931

Moduł sygnalizacji i sterowania w systemie zarządzania energią EMS CX3

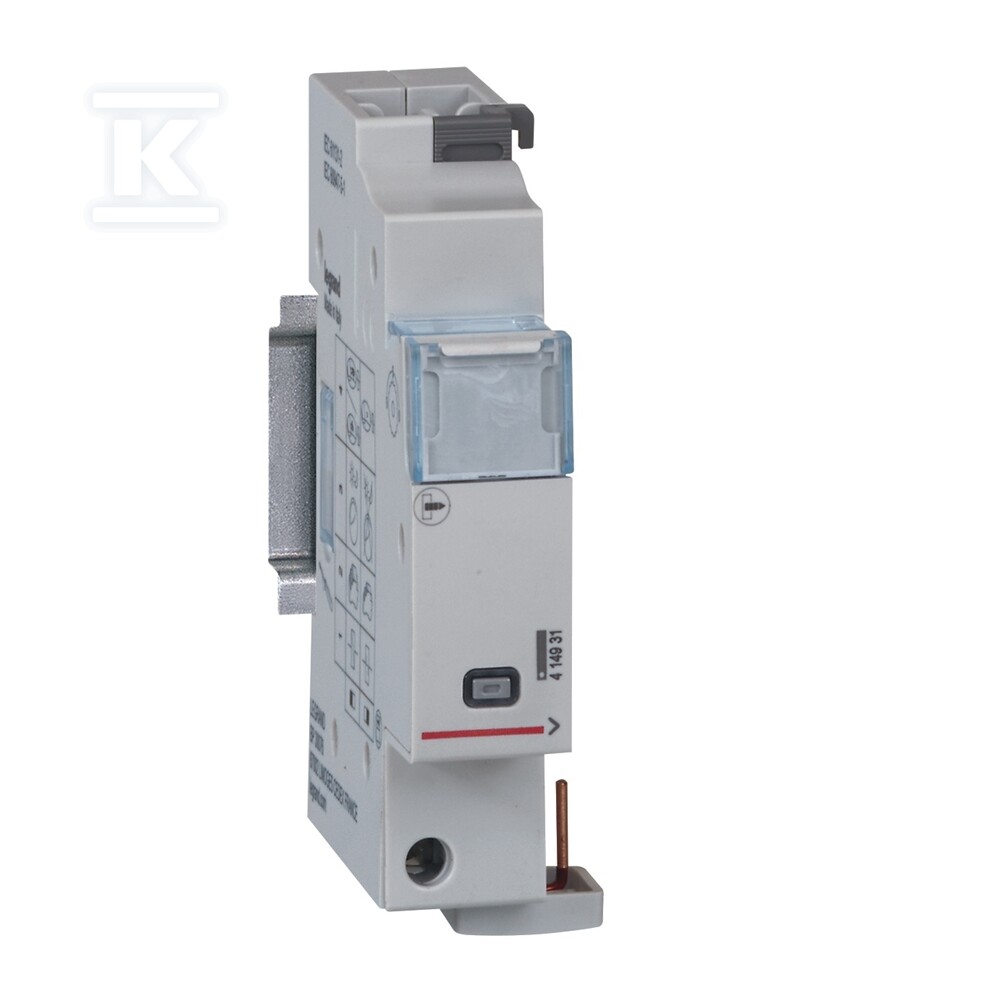

Moduł sygnalizacji i sterowania (nr ref. 414931) to element ekosystemu Legrand EMS CX3 - kompletnego systemu nadzoru, pomiaru i kontroli instalacji elektrycznej. Urządzenie umożliwia zdalne sterowanie stycznikami i przekaźnikami oraz przesyłanie danych o ich stanie do centrali zarządzającej systemem EMS.

Kompatybilność i przeznaczenie

Moduł współpracuje ze stycznikami jedno- i dwumodułowymi o prądzie do 25 A oraz z teleruptorami wyposażonymi w mikroprzełącznik konfiguracyjny. Montowany jest po lewej stronie urządzenia towarzyszącego - instalacja jest szybka i nie wymaga zmian w istniejącym oprzewodowaniu rozdzielnicy.

Urządzenie obsługuje konfigurację godzin szczytowych i pozaszczytowych, co pozwala na elastyczne zarządzanie obciążeniem instalacji w cyklu dobowym. Maksymalna liczba styków głównych, z którymi moduł może współpracować, wynosi 4, a maksymalny prąd styków głównych to 6 A.

Komunikacja i konfiguracja

Moduł wyposażono w dedykowane porty komunikacyjne umożliwiające transmisję danych na dwa sposoby:

• przez szynę komunikującą - za pośrednictwem złącza z tyłu modułu,
• przez kabel komunikujący - poprzez złącza od strony dolnej.

Konfiguracja odbywa się lokalnie za pomocą mikroprzełączników znajdujących się na bocznej ściance urządzenia lub zdalnie przy użyciu bezpłatnego oprogramowania konfiguracyjnego Legrand. Adresowanie realizowane jest analogicznie - lokalnie przy użyciu pokrętła adresowego lub zdalnie przez oprogramowanie.

Zasilanie modułu wynosi 12 V DC, przy poborze mocy 0,372 W (31 mA). Szerokość obudowy to 1 moduł na wsporniku TH 35.

System EMS CX3 spełnia wymagania norm IEC 61131-2 oraz EN 61131-2, co potwierdza jego zgodność ze standardami dla programowalnych sterowników przemysłowych.

Funkcje w ramach systemu EMS CX3

W skład ekosystemu wchodzą również moduły pomiarowe (liczniki zużycia energii), interfejsy RS485/Ethernet oraz oprogramowanie Legrand Energy Manager pozwalające na wizualizację danych lokalnie w rozdzielnicy lub zdalnie na komputerze, smartfonie lub tablecie. Moduł sygnalizacji i sterowania pełni rolę mostka między aparatami łączeniowymi (stycznikami, teleruptorami) a centralnym systemem zarządzania - umożliwiając użytkownikowi lub eksploatatorowi:

• monitorowanie stanu urządzeń w czasie rzeczywistym,
• zdalne załączanie i wyłączanie obwodów,
• programowanie alarmów i akcji korygujących,
• integrację z szerszym systemem nadzoru instalacji.

Dokumentacja techniczna obejmuje tabele Modbus dla komend i stanów stycznika oraz poradnik konfiguracyjny EMS Configurator Addendum - przydatne podczas uruchamiania komunikacji z systemami BMS lub sterownikami PLC.
