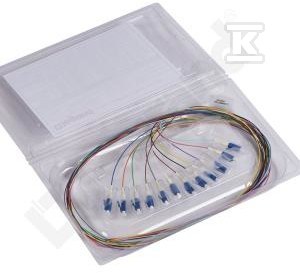

Pigtail 12XLC-UPC 9/125 032624

Zestaw pigtaili jednomodowych LC-UPC do sieci światłowodowych

Zestaw 12 pigtaili jednomodowych LC-UPC o długości 1 metra to gotowe do montażu elementy zakończeniowe przeznaczone do spawania z włóknami światłowodowymi w rozdzielnicach telekomunikacyjnych, kasetach spawalniczych i naściennych obudowach ODF.

Konstrukcja i materiały

Pigtails wykonano na bazie włókna jednomodowego G.657.A2, kompatybilnego ze standardem G.652.D. Powłoka wykonana jest z materiału LSZH (Low Smoke Zero Halogen) - niski poziom dymu i brak toksycznych halogenu podczas spalania sprawiają, że pigtails nadają się do instalacji w budynkach użyteczności publicznej.

Średnica powłoki wynosi 900 µm, a struktura tuby ścisłej uławia manipulację podczas montażu. Przepust przeciwzgięciowy (boot) jest wkładany - chroni włókno przed uszkodzeniem mechanicznym w miejscu najbardziej narażonym na naprężenia.

Parametry optyczne

Tłumienność włókna utrzymuje się na poziomie 0,38 dB/km przy długości fali 1310 nm oraz 0,23 dB/km przy 1550 nm. Dyspersja chromatyczna wynosi odpowiednio ?3,7 ps/nm·km dla 1310 nm oraz ?18,5 ps/nm·km dla 1550 nm.

Złącza LC-UPC osiągają tłumienie maksymalnie 0,25 dB oraz stratę powrotną >55 dB, co spełnia wymagania klasy Core Legrand - znacznie przewyższając podstawowe normy branżowe.

Warunki pracy

Urządzenia pracują w zakresie od -20°C do +60°C, a maksymalne obciążenie rozciągające wynosi 5 N.

Zastosowania

Zestaw sprawdza się przy budowie sieci telekomunikacyjnych i datacentre, sieci metro i dostępowych FTTH oraz systemów ATM, SONET i WDM wielokanałowego video o wysokiej prędkości.

Kolorystyka powłok obejmuje pełen zestaw 12 barw identyfikacyjnych (niebieski, pomarańczowy, zielony, brązowy, szary, biały, czerwony, czarny, żółty, fioletowy, różowy, aqua), co znacząco uławia organizację okablowania i późniejszą diagnostykę połączeń.

Pigtails są zgodne z normami IEC 60793-2-50, IEC 61754-20 (dla złączy LC) oraz serii norm IEC 61300. Produkt objęty jest gwarancją systemową LCS3 Legrand wynoszącą 25 lat.
