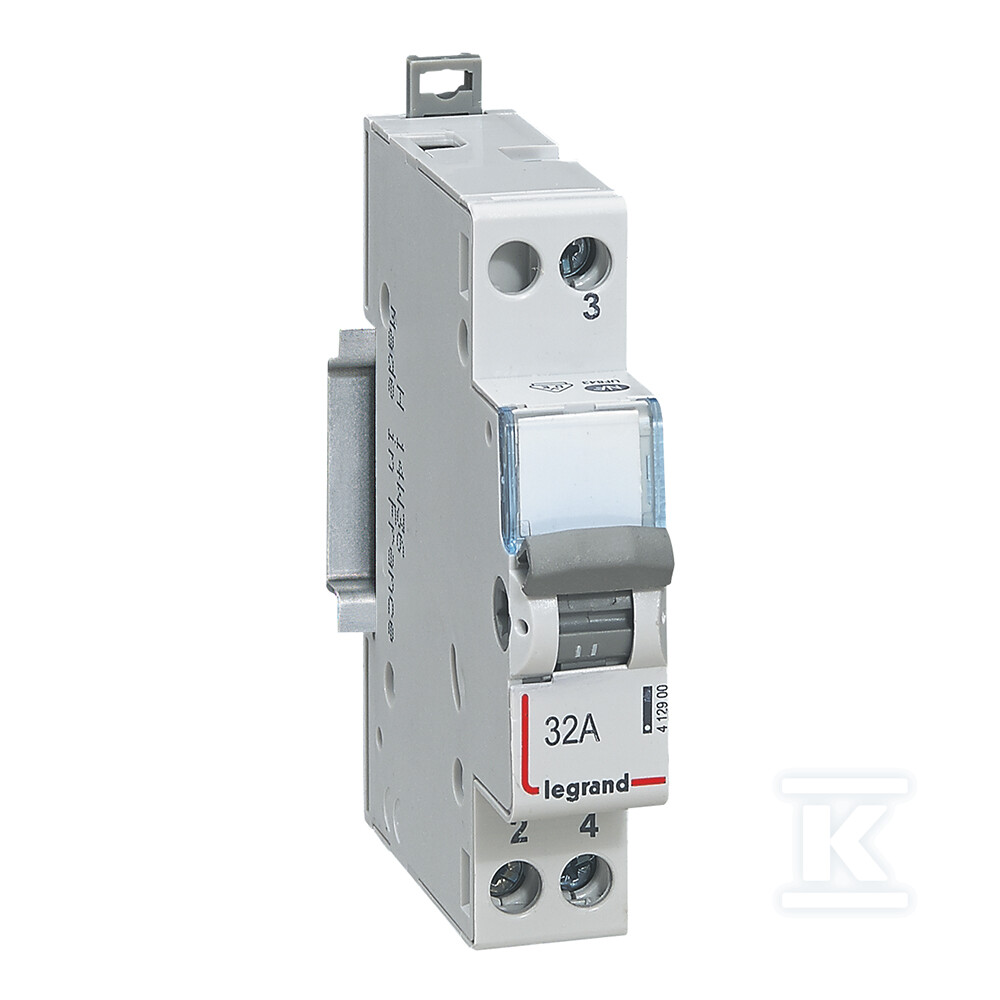

Przełącznik pojedynczy FR311 20 250V 412900

Dwubiegunowy przełącznik schodowy na szynę DIN

Przełącznik FR311 umożliwia przełączanie zasilania między dwoma obwodami - stąd jego podstawowa funkcja łącznika schodowego. Urządzenie pozwala sterować jednym obwodem z dwóch punktów, co jest standardowym rozwiązaniem w instalacjach oświetleniowych klatek schodowych, korytarzy oraz pomieszczeń, gdzie wygoda obsługi wymaga niezależnego załączania z różnych lokalizacji.

Obudowa zajmuje jeden moduł na szynie DIN o szerokości 17,7 mm. Kompaktowy format pozwala na oszczędne zagospodarowanie przestrzeni w rozdzielnicach - istotne szczególnie przy rozbudowanych instalacjach z wieloma obwodami. Montaż na szynie DIN jest szybki i nie wymaga dodatkowych uchwytów ani obudów natynkowych.

Parametry elektryczne i obciążalność

Prąd znamionowy 32 A przy napięciu 250 V AC klasyfikuje ten przełącznik jako element przystosowany do obsługi obciążeń rezystancyjnych i częściowo indukcyjnych. Producent określa również zdolność przełączania lamp fluorescencyjnych do 20 AX, co oznacza że urządzenie radzi sobie z prądami rozruchowymi lamp CFL i świetlówek - częsty przypadek w instalacjach komercyjnych i biurowych.

Wytrzymałość zwarciowa wynosząca 0,384 kA określa maksymalny prąd zwarciowy, jaki styk rozwierny może wytrzymać przez czas potrzebny do zadziałania zabezpieczenia nadrzędnego. Dla typowej rozdzielnicy mieszkaniowej czy biurowej wartość ta jest wystarczająca - warunkiem jest jednak właściwie dobrane zabezpieczenie nadprądowe w obwodzie.

Zaciski śrubowe przyjmują przewody o przekroju 1,5-6 mm2, co pokrywa zarówno typowe linki instalacyjne (2,5 mm2), jak i grubsze przewody stosowane na dłuższych trasach lub przy większych obciążeniach.

Konstrukcja i warunki pracy

Urządzenie ma głębokość zabudowy 44 mm oraz wymiary wysokości i głębokości odpowiednio 94 × 76 mm. Stopień ochrony IP20 oznacza brak szczególnej odporności na wodę czy pył - to typowe dla osprzętu montowanego wewnątrz rozdzielnic elektrycznych, gdzie warunki są kontrolowane.

Przełącznik pracuje w temperaturze od -5 do +40 °C, a podczas transportu i magazynowania wytrzymuje zakres -10 do +70 °C. Oznaczenie zacisków przyłączeniowych naniesione jest trwale na urządzeniu - ułatwia to prawidłowe podłączenie bez konieczności każdorazowego sięgania po dokumentację. Miejsce na etykietę/oznaczenie pozwala opisać obwód bezpośrednio na urządzeniu.

Normy i certyfikaty

Produkt spełnia wymagania normy IEC/EN 60669-1, która definiuje konstrukcję i parametry przełączników stosowanych w instalacjach budynkowych. Certyfikaty potwierdzające europejską zgodność to między innymi raport techniczny OC/CB-FR_712329 oraz certyfikat VDE-40021636 wydany przez niemiecką instytucję normalizacyjną - dokumenty dostępne są online jako załączniki do karty produktu Legrand (format PDF). Modele CAD do projektowania dostępne są natomiast jako pliki DWG (modele trójwymiarowe).
