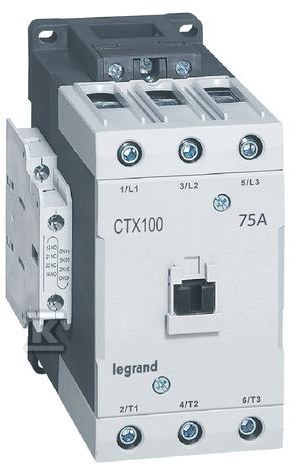

Stycznik przemysłowy CTX3 100 3P 75 A 2NO+2NC 230 V ac, zaciski klatkowe 416196

Trójfazowy styk mocy do zastosowań przemysłowych

Styczniki serii CTX3 od Legrand to sprawdzone komponenty do sterowania obwodami trójfazowymi w instalacjach przemysłowych i półprzemysłowych. Model CTX3 100 o prądzie znamionowym 75 A (kat. AC-3 przy 400 V) obsługuje obciążenia o mocy do 37 kW, co pozwala na bezpośrednie załączanie silników elektrycznych średniej wielkości - wentylatorów, pomp, sprężarek czy przenośników taśmowych.

Zasilanie cewki w zakresie 195,5-253 V przy częstotliwościach 50/60 Hz oznacza kompatybilność ze standardowymi sieciami zasilającymi bez konieczności stosowania dodatkowych transformatorów. Wbudowane styki pomocnicze 2NO + 2NC umożliwiają integrację z układami sygnalizacji stanu, blokadami wzajemnymi lub sterownikami PLC - typowe rozwiązanie w rozdzielnicach sterowniczych i szafach automatyki.

Konstrukcja i sposób montażu

Obudowa modułowa przewidziana jest do mocowania na szynie DIN 35 mm - zarówno w rozdzielnicach modułowych, jak i w dedykowanych obudowach sterowniczych. Połączenie śrubowe zacisków głównych zapewnia trwały kontakt elektryczny przy prądach roboczych rzędu dziesiątek amperów; wymagany moment obrotowy dla zacisków podano w dokumentacji technicznej producenta.

Parametry wytrzymałościowe potwierdzają przydatność do pracy ciągłej:

• wytrzymałość mechaniczna - 12 milionów manewrów
• wytrzymałość elektryczna - 2 miliony manewrów
• maksymalna liczba operacji na godzinę (AC-3) - 1200

Dla porównania: przy pracy kat. AC-1 (obciążenie rezystancyjne) szczytowy prąd roboczy wynosi 110 A, co odpowiada wyższym obciążeniom niż przy pracy z silnikami - istotne przy doborze do grzejników elektrycznych lub pieców oporowych.

Warunki pracy i bezpieczeństwo

Zakres temperatur roboczych od -40°C do +55°C (wersja AC) pozwala na instalację zarówno w ogrzewanych halach produkcyjnych, jak i w nieogrzewanych magazynach czy strefach zewnętrznych. Stopień ochrony obudowy IP20 oznacza zabezpieczenie przed dotknięciem palcem i przed wpływem obcych ciał stałych >12,5 mm - montaż wymaga osłony lub umieszczenia wewnątrz szafy.

Napięcie wytrzymywane udarowo wynoszące 8 kV oraz napięcie izolacji 1000 V klasyfikują urządzenie w kategorii przepięciowej III, co jest standardem dla komponentów rozdzielnic przemysłowych montowanych blisko odbiorników energii.

Zgodność z normami

Stycznik spełnia wymagania:

• IEC/EN 60947-4-1 - aparaty do sterowania silników
• IEC/EN 60947 - ogólne wymagania dla urządzeń rozdzielczych niskiego napięcia
• UL508 - homologacja amerykańska dla rynku międzynarodowego

Produkt jest przystosowany do współpracy z silnikami klasy efektywności IE3 - producent podaje dedykowane dane znamionowe dla tego typu napędów w dokumentacji technicznej. Może również pracować w układach rozruchu gwiazda-trójkąt z mechanicznym przeplotem.

Przy zamawianiu należy zwrócić uwagę na napięcie cewki - dostępne są również wersje na napięcia stałe (24 V DC, 48 V DC) oraz zmienne (24 V AC, 48 V AC, 110 V AC), co pozwala dopasować styk do konkretnej architektury sterowania.
