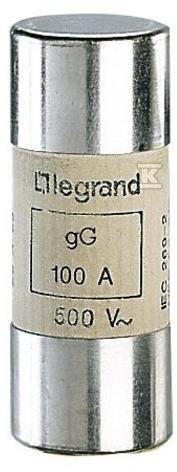

Wkładka bezpiecznikowa cylindryczna GL 100 A 22 x 58 HPC 015396

Wkładka bezpiecznikowa cylindryczna 22 x 58 mm 100 A typu gG do ochrony obwodów

Wkładka bezpiecznikowa cylindryczna 22 x 58 mm o prądzie znamionowym 100 A to ceramiczny wkład topikowy klasy gG przeznaczony do ochrony instalacji kablowych i urządzeń przed przeciążeniem oraz zwarciem. Działa w obwodach AC/DC, co pozwala na uniwersalne zastosowanie zarówno w sieciach przemiennych, jak i stałego prądu. Brak wybijaka - konstrukcja sin percutor - upraszcza montaż w podstawach cylindrycznych i ogranicza elementy ruchome.

Budowa i parametry pracy

Wykonanie z ceramiki zapewnia stabilność mechaniczną i dobrą odporność termiczną wkładki. Rozmiar 22 x 58 mm odpowiada standardowi cylindrycznemu stosowanemu w rozdzielnicach przemysłowych i obiektowych. Prąd znamionowy 100 A jest utrzymywany przy stracie mocy 8,3 W w warunkach nominalnych, co przekłada się na ograniczone nagrzewanie w pracy ciągłej.

Kategoria użytkowania gG zgodnie z IEC 60269 oznacza ochronę okablowania i urządzeń przy niskich prądach łączeniowych. Wkładka jest przeznaczona do pracy w zakresie częstotliwości 42 - 62 Hz. Rodzaj wskaźnika zadziałania określony jest jako inny - w praktyce oznacza to brak mechanicznego wybijaka sygnalizującego zadziałanie.

Zastosowanie i ochrona

Typ gG sprawdza się w obwodach zasilających odbiorniki o niewielkich prądach rozruchowych, gdzie wymagana jest selektywna ochrona przewodów i podłączonego sprzętu. Dzięki wysokiej zdolności łączeniowej APC, wkładka skutecznie odcina prądy zwarciowe w instalacjach energetycznych.

Zastosowanie obejmuje rozdzielnice przemysłowe, tablice obiektowe oraz instalacje, w których potrzebna jest wymiana wkładek w podstawach 22 x 58 mm. Ceramiczna budowa ogranicza ryzyko pękania przy nagłym zadziałaniu, a uniwersalność napięciowa AC/DC ułatwia stosowanie w systemach mieszanych.

Warunki eksploatacji i zgodność

Praca w temperaturze od -25 °C do 40 °C pozwala na montaż w pomieszczeniach technicznych i w szafach rozdzielczych bez dodatkowego chłodzenia. Temperatura przechowywania od -40 °C do 70 °C ułatwia logistykę i magazynowanie zapasów.

Wkładka jest zgodna z normami NF EN/IEC 60269-1, NF HD/IEC 60269-2 oraz NFC 60-200-1 i 2, z homologacją Bureau Veritas. Spełnienie wymagań IEC 60269 potwierdza przeznaczenie do ochrony okablowania i urządzeń w instalacjach elektroenergetycznych.
