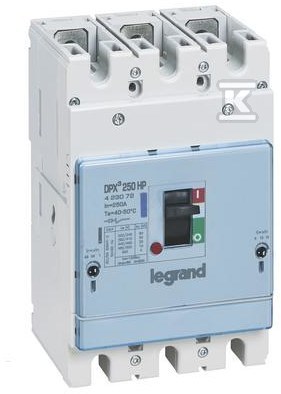

Wyłącznik DPX3 250 HP 3P 250 A 50 kA 423072

Wyłącznik mocy do instalacji przemysłowych i rozdzielnic

Wyłącznik DPX3 serii HP to urządzenie ochronne przeznaczone do rozdzielnic niskiego napięcia - zarówno w obiektach przemysłowych, jak i budynkach użyteczności publicznej czy centrach danych. Chroni obwód przed skutkami przeciążeń i zwarć, zapobiegając uszkodzeniom okablowania oraz podłączonych odbiorników.

Konstrukcja i charakterystyka działania

Obudowa formowana tworzywy sztucznego zapewnia trwałość mechaniczną i izolację elektryczną. Urządzenie jest montowane na stałe - nie przewidziano mocowania na szynie DIN ani TH - co sugeruje dedykację do rozdzielnic typu cubicle lub kompaktowych szaf sterowniczych.

Napęd w postaci pokrętła umożliwia ręczne załączenie i wyłączenie. Dwa styki pomocnicze przełączne pozwalają na integrację z systemami sygnalizacji stanu czy automatyką budynkową - można np. przekazać informację o zadziałaniu wyłącznika dalej do systemu BMS lub sterownika PLC.

Wskaźnik wyzwolenia informuje o tym, czy urządzenie zostało rozłączone wskutek awarii - przydatne przy diagnostyce instalacji.

Ochrona elektryczna - parametry pracy

Znamionowa zdolność wytrzymywania prądów zwarciowych wynosi 50 kA przy napięciu roboczym 400 V AC. To istotny parametr dla instalacji o wysokim poziomie prądów rozruchowych - np. silniki dużej mocy, transformatory czy zespoły prądotwórcze rezerwowe.

Zakres regulacji zabezpieczenia termobimetalicznego (przeciążeniowego) to 200-250 A, co daje możliwość dopasowania progu zadziałania do faktycznego obciążenia chronionego obwodu - bez konieczności wymiany samego wyłącznika.

Zabezpieczenie zwarciowe (magnetyczne) ma regulację w paśmie 1250-2500 A. Szybka reakcja przy przekroczeniu tego progu minimalizuje energię przepływającą przez uszkodzone miejsce w przypadku zwarcia.

Zakres napięć roboczych 230-690 V AC oraz częstotliwość 50-60 Hz pokrywają typowe konfiguracje sieciowe spotykane w Europie i na rynkach globalnych.

Parametry fizyczne, podłączenie i opcje rozbudowy

Wymiary obudowy to 105 × 165 × 112 mm (szerokość × wysokość × głębokość). Stopień ochrony IP30 oznacza ochronę przed dostępem palcem i drobnymi ciałami obcymi >12 mm - urządzenie jest przewidziane do montażu wewnątrz szaf lub rozdzielni, nie na otwartej przestrzeni.

Praca możliwa jest w temperaturze od -5 °C do +70 °C, składowanie od -25 °C do +85 °C - zakres wystarczający dla większości warunków magazynowych i instalacyjnych.

Kolor szary RAL 7035 to standardowa paleta stosowana przez Legrand - ułatwia estetyczną integrację z innymi elementami rozdzielnicy tej samej marki.

Zaciski bolcowe akceptują przewody 2,5-120 mm2, zarówno linkowe jak i jednodrutowe. Tak szeroki zakres pozwala na dopasowanie przekroju kabla do faktycznego obciążenia bez dodatkowych adapterów czy tulejek.

Opcjonalny napęd silnikowy umożliwia automatyczne załączanie i wyłączenie - przydatne przy potrzebie zdalnego sterowania lub integracji z systemami automatyki. Producent oferuje dokumentację techniczną (arkusze katalogowe EN/FR), instrukcję obsługi oraz modele CAD do projektowania rozmieszczenia w rozdzielnicy.
