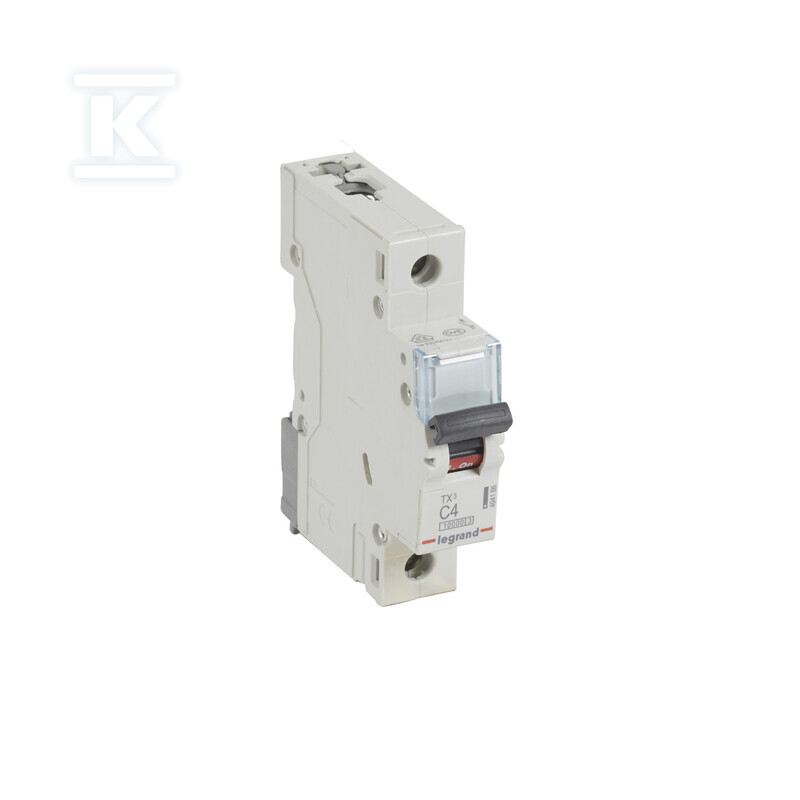

Wyłącznik nadprądowy S 311 1P C 4 A 10000 A serii TX3 404166

Jednofazowa ochrona nadprądowa o wysokiej zdolności łączeniowej

Wyłącznik nadprądowy serii TX3 S 311 1P C 4 A 10 kA zapewnia ochronę instalacji elektrycznej przed skutkami przeciążeń i zwarć w obwodach jednofazowych. Charakterystyka wyzwalania C pozwala na wolniejszą reakcję na krótkotrwałe przepięcia prądowe, co sprawdza się przy rozruchu urządzeń z silnikami i transformatorami. Prąd znamionowy 4 A i napięcie znamionowe 230 V AC w zakresie częstotliwości 50 ... 60 Hz czynią go typowym wyborem do zabezpieczania obwodów oświetleniowych, gniazdowych i małych odbiorów mocy w budynkach mieszkalnych i usługowych.

Konstrukcja i montaż

Aparat ma szerokość jednego modułu, ok. 17,8 mm, wysokość 88 mm i głębokość 77,8 mm, z głębokością wbudowania 44 mm, co ułatwia zabudowę w rozdzielnicach modułowych. Montaż odbywa się na szynie DIN, z możliwością podłączenia zasilania od góry lub od dołu. Zaciski śrubowe, możliwość podłączenia szyny łączeniowej i przewodu oraz przesłony zacisków upraszczają oprzewodowanie, a dolny zaczep przyspiesza instalację. Obudowa w kolorze szarym RAL 7035 jest bezhalogenowa, a na froncie znajduje się miejsce na opis. Stopień ochrony IP20 zapewnia podstawową ochronę przed dotykiem, a klasa odporności na uderzenia IK02. Temperatura przechowywania od -40 °C do 70 °C. Montaż podtynkowy jest możliwy, a dodatkowe wyposażenie pomocnicze, takie jak styki sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe czy napędy zdalne, może być dołączone.

Parametry pracy i bezpieczeństwo

Znamionowe napięcie izolacji Ui wynosi 500 V, a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV. Znamionowa zwarciowa zdolność łączeniowa Icn według EN 60898 przy 230 V to 10 kA, a według IEC 60947-2 wynosi 16 kA. Klasa ograniczenia energii 3 ogranicza energię łukową przy zwarciu. Stopień zanieczyszczenia 2 odpowiada typowym warunkom instalacji wewnętrznych. Biegun neutralny nie jest jednocześnie rozłączany, a liczba biegunów chronionych to 1 przy całkowitej liczbie biegunów 1. Wykonanie nie jest przeciwwybuchowe.

Zastosowanie i kompatybilność

Seria S 310 TX3 obejmuje wykonania jednobiegunowe S 311, dwubiegunowe S 312, trójbiegunowe S 313 i czterobiegunowe S 314, z charakterystykami B i C oraz prądami znamionowymi od 0,5 A do 63 A. Współpraca z urządzeniami wyposażenia pomocniczego zwiększa funkcjonalność rozdzielnicy bez konieczności wymiany całego aparatu. Dla instalatora oznacza to szybki montaż i czytelne oznakowanie, dla użytkownika końcowego - stabilną pracę obwodu i skuteczną ochronę przed przeciążeniem i zwarciem.
