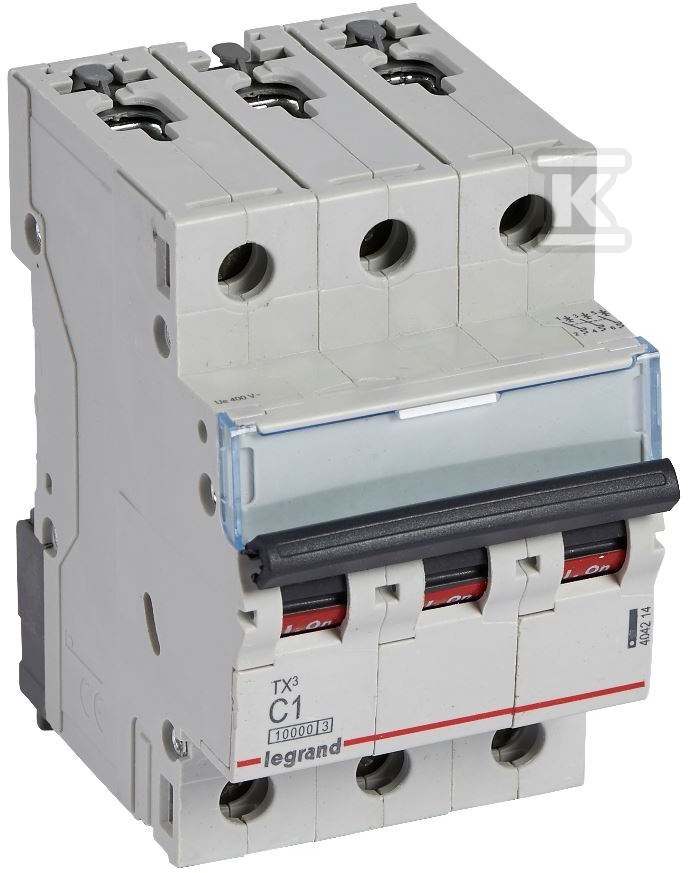

Wyłącznik nadprądowy S 313 3P C 0,5 A 10000 A serii TX3 404213

od 1 szt.165,18 zł
brutto / szt.
dostawa 23 dni
z 20 szt.
z 20 szt.
Indeks Onninen:CFH400
Indeks producenta:404213
EAN:3414970394217
Opakowania zbiorcze:1 / 20 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Charakterystyka wyzwalania: C
Do instalacji podtynkowych: tak
Głębokość wbudowania: 44 mm
Jednocześnie rozłączany biegun N: nie
Klasa ograniczenia energii: 3
Liczba biegunów: 3
Liczba biegunów (całkowita): 3
Liczba biegunów chronionych: 3
Montaż podtynkowy: tak
Możliwość dodatkowego wyposażenia: tak
Napięcie znamionowe: 400 V
Napięcie znamionowe izolacji Ui: 500 V
Prąd znamionowy: 0.5 A
Rodzaj napięcia: AC
Stopień ochrony (IP): IP20
Stopień zanieczyszczenia: 2
Szerokość wyrażona liczbą modułów: 3
Wykonanie przeciwwybuchowe: nie
Zakres częstotliwości: 50 ... 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V: 16 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V: 10 kA
Znamionowe napięcie udarowe wytrzymywane Uimp: 4 kV

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,089 m / 0,053 m / 0,078 m / 0,449 kg
Kod celny:85362090

Wyłącznik nadprądowy S 313 3P C 0,5 A 10000 A serii TX3 404213

Zabezpieczenie nadprądowe 3-biegunowe o charakterystyce C do małych obciążeń

Trójbiegunowy wyłącznik nadprądowy z serii TX3 S 310 przeznaczony jest do ochrony instalacji elektrycznej przed skutkami zwarć i przeciążeń w obwodach o niskim prądzie znamionowym. Wersja 3P C 0,5 A zapewnia selektywną ochronę obwodów sterowniczych i urządzeń o ograniczonym poborze mocy, zachowując jednocześnie wysoką zdolność łączeniową typową dla aparatury TX3. Charakterystyka C pozwala na spokojne przepuszczenie krótkich prądów rozruchowych, co sprawdza się przy silnikach, transformatorach i innych odbiornikach o impulsowym poborze prądu.

Montaż i budowa

Aparat montuje się na standardowej szynie TH35. Dolny zaczep oraz przesłony zacisków upraszczają instalację i oprzewodowanie, a możliwość podłączenia za pomocą szyn grzebieniowych lub sztyftowych oraz zacisków śrubowych przyspiesza pracę na rozdzielnicy. Szerokość zajmuje 3 moduły, głębokość wbudowania to 44 mm, a całość mieści się w obudowie szarej RAL 7035 z oknem opisowym. Dźwignia załączająca w kolorze czarnym ma wyraźny czerwono-zielony wskaźnik położenia.

Konstrukcja jest bezhalogenowa, z klasą ochrony IP20 i stopniem zanieczyszczenia 2. Montaż podtynkowy jest możliwy, a biegun N nie jest jednocześnie rozłączany. Urządzenie nie jest przeciwwybuchowe i nie przewiduje się możliwości przyłączania bloków różnicowoprądowych. Możliwość dodatkowego wyposażenia jest zachowana - aparat współpracuje ze stykami pomocniczymi i sygnalizacyjnymi, wyzwalaczami podnapięciowymi i wzrostowymi oraz napędami zdalnymi z serii DX3.

Parametry elektryczne i odporność

Prąd znamionowy wynosi 0,5 A przy napięciu znamionowym 400 V AC w zakresie częstotliwości 50 ... 60 Hz. Napięcie znamionowe izolacji Ui to 500 V, a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV. Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898 wynosi 10 kA przy 400 V i 16 kA przy 230 V, co w praktyce oznacza pewną pracę w sieciach trójfazowych o podwyższonym poziomie zwarciowym. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia, a charakterystyka wyzwalania C zapewnia opóźnioną reakcję na chwilowe przeciążenia rozruchowe.

Zastosowanie i kompatybilność

Rozwiązanie sprawdza się w rozdzielnicach sterowniczych, tablicach maszynowych i instalacjach przemysłowych, gdzie wymagane jest zabezpieczenie obwodów o małym prądzie znamionowym z zachowaniem odporności na prądy zwarciowe do 10 kA. Dzięki współpracy z akcesoriami serii DX3 instalator może rozbudować funkcję sygnalizacji i zdalnego sterowania bez wymiany całego aparatu. Brak możliwości dołączenia bloków różnicowoprądowych wskazuje na przeznaczenie czysto nadprądowe, a trzy chronione bieguny zapewniają pełną ochronę fazową w układach 3P.
