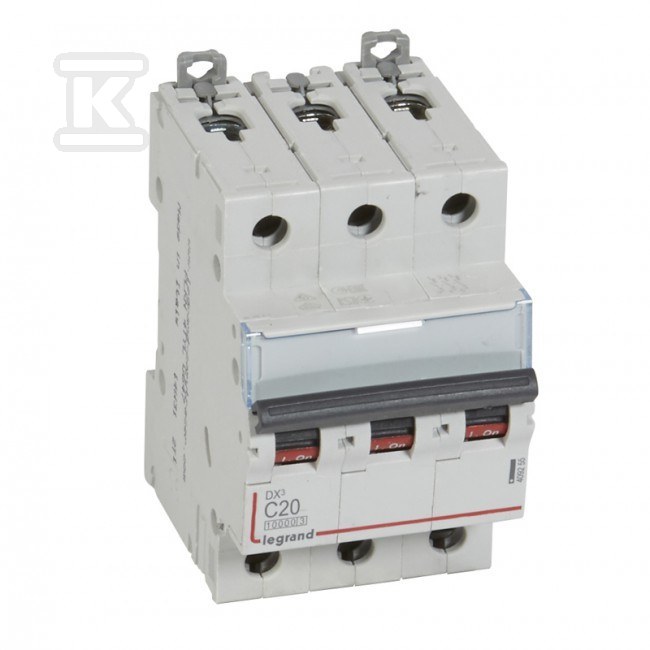

Wyłącznik nadprądowy S 313 3P C 20 A 10000 A serii DX3 409255

Trójbiegunowa ochrona nadprądowa z charakterystyką C dla instalacji 400 V

Trójbiegunowy wyłącznik nadprądowy serii DX3 zapewnia ochronę obwodów trójfazowych przed przeciążeniem i zwarciem przy prądzie znamionowym 20 A. Charakterystyka C pozwala na wolniejszą reakcję na krótkie impulsy prądowe, co sprawdza się przy rozruchu urządzeń z silnikiem i transformatorami. Urządzenie nadaje się do sterowania i odłączania instalacji, a wskaźniki położenia styków na obudowie informują o rzeczywistym stanie niezależnie od położenia dźwigni.

Budowa i montaż w rozdzielnicy

Obudowa o szerokości 3 modułów DIN, 53,1 mm szerokości, 94,8 mm wysokości i 77,8 mm głębokości, z głębokością wbudowania 44 mm, mieści się w standardowych rozdzielnicach podtynkowych. Montaż odbywa się na szynie DIN TH35, z możliwością zasilania od góry lub od dołu. Zaciski śrubowe przyjmują przewód jednodrutowy 1,5 ... 35 mm2 oraz wielożyłowy 1,5 ... 25 mm2, a miejsce na etykietę ułatwia oznaczenie obwodu.

Wykonanie w kolorze szarym RAL 7035 jest bezhalogenowe. Stopień ochrony IP20 i odporność udarowa IK02 pozwalają na pracę w rozdzielnicy. Zakres temperatur pracy -25 ... 70 °C i magazynowania -40 ... 70 °C, stopień zanieczyszczenia 2 oraz klasa ograniczenia energii 3 zwiększają niezawodność w typowych warunkach instalacyjnych.

Parametry elektryczne i zabezpieczenie

Napięcie znamionowe 400 V AC przy częstotliwości 50 ... 60 Hz, napięcie znamionowe izolacji Ui 500 V i znamionowe napięcie udarowe wytrzymywane Uimp 4 kV. Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898 wynosi 16 kA przy 230 V i 10 kA przy 400 V, natomiast Icu wg IEC 60947-2 to 32 kA przy 230 V i 16 kA przy 400 V. Trzy chronione bieguny, brak jednoczesnego rozłączania bieguna N oraz możliwość dodatkowego wyposażenia pozwalają na rozbudowę o styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zastosowanie i kompatybilność

Wyłącznik przeznaczony jest do ochrony instalacji elektrycznych w sektorze mieszkaniowym, usługowym i lekkim przemysłowym. Kompatybilność z systemem optymalnego rozdziału energii HX3 do 125 A oraz możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych przyspieszają montaż. Dźwignia załączająca w kolorze czarnym i otwory do blokowania opaskami kablowymi ułatwiają pracę instalatora, a konstrukcja zacisków zapewnia prawidłowy moment dociskający przewody.
