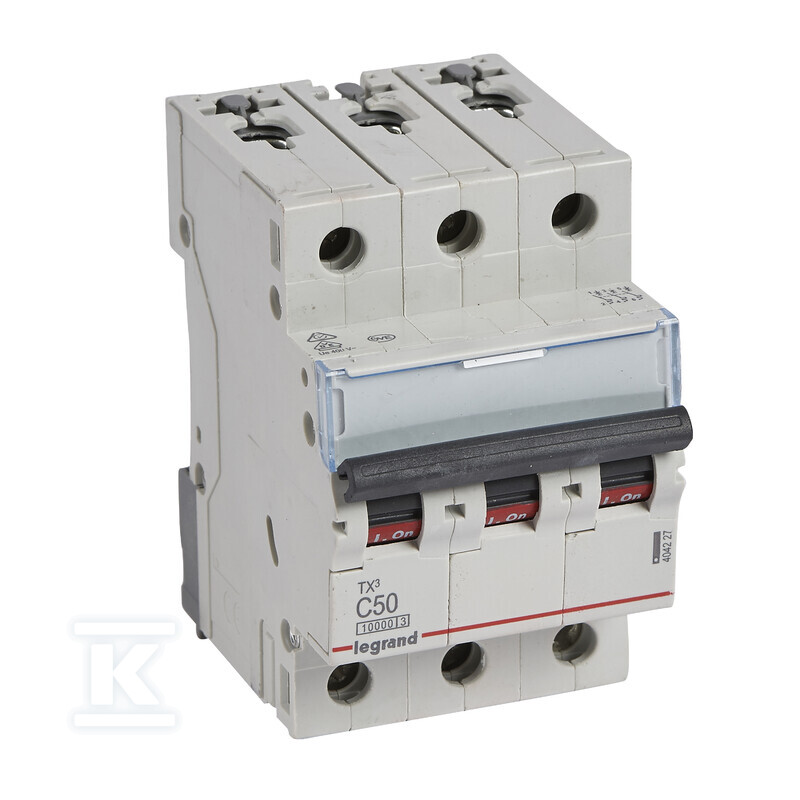

Wyłącznik nadprądowy S 313 3P C 50 A 10000 A serii TX3 404227

Trójfazowa ochrona nadprądowa serii TX3 do instalacji przemysłowych i obiektowych

Wyłącznik nadprądowy trójbiegunowy z charakterystyką C zabezpiecza obwody trójfazowe przed skutkami przeciążeń i zwarć. Prąd znamionowy 50 A przy napięciu znamionowym 400 V AC i zakresie częstotliwości 50-60 Hz. Charakterystyka C reaguje wolniej na krótkie impulsy prądowe, co ogranicza zbędne zadziałania przy rozruchu urządzeń indukcyjnych, a jednocześnie zapewnia szybkie wyłączenie przy trwałym przeciążeniu i zwarciu.

Budowa i montaż przyjazny instalatorowi

Aparat zajmuje szerokość 3 modułów i ma głębokość wbudowania 44 mm, co ułatwia zabudowę w standardowych rozdzielnicach podtynkowych. Montaż na szynie TH35 wsparty jest dolnym zaczepem DIN oraz specjalnym zaciskiem umożliwiającym niezależne zdjęcie wyłącznika nawet przy pozostawionej szynie grzebieniowej zasilającej rząd. Przesłony zacisków zwiększają bezpieczeństwo podczas oprzewodowania, a możliwość przyłączenia przewodem miedzianym, szyną sztyftową od góry lub dołu oraz szyną widełkową od dołu przyspiesza prace na placu budowy. Oznaczenie stanu załączony / wyłączony nadrukowane na dźwigni na tle czerwonym i zielonym pozwala odczytać pozycję z odległości, a uchwyt na etykietę umożliwia czytelne oznaczenie obwodu. Dźwignia załączająca w kolorze czarnym i możliwość wyposażenia w akcesoria z serii DX3, takie jak styki pomocnicze, sygnalizacyjne, wyzwalacze pod- i wzrostowe oraz napędy zdalne, czynią urządzenie elastycznym w rozbudowanych systemach sterowania.

Parametry pracy i bezpieczeństwo

Trzy chronione bieguny bez jednoczesnego rozłączania bieguna N zapewniają ochronę całej linii trójfazowej. Znamionowa zdolność łączeniowa zwarciowa Icn według EN 60898 wynosi 10 kA przy 400 V i 16 kA przy 230 V, co w praktyce oznacza odporność na silne zwarcia w sieciach rozdzielczych. Wytrzymywane napięcie udarowe Uimp 4 kV oraz napięcie znamionowe izolacji Ui 500 V zwiększają margines bezpieczeństwa przy przepięciach. Stopień zanieczyszczenia 2 i klasa ograniczenia energii 3 ograniczają przepięcia łukowe i energię przepuszczaną w czasie zwarcia, chroniąc instalację i aparaturę podrzędną. Stopień ochrony IP20 zapewnia ochronę przed dostępem palców, a konstrukcja przystosowana jest do pracy w warunkach typowych dla rozdzielnic wewnętrznych.

Zastosowanie i kompatybilność z wyposażeniem pomocniczym

Urządzenie współpracuje z wyposażeniem pomocniczym Legrand DX3, co pozwala na rozbudowę o sygnalizację stanu, zdalne sterowanie lub wyzwalanie podnapięciowe bez wymiany podstawowego aparatu. Możliwość dodatkowego wyposażenia jest potwierdzona w danych katalogowych, natomiast bloków różnicowoprądowych nie można dołączyć do tego wykonania. Dzięki klasie ograniczenia energii 3 i szerokiej gamie prądów znamionowych w serii S 310 TX3, od 0,5 A do 63 A, wyłącznik wpisuje się w spójny system ochrony, w którym instalator może dobrać odpowiedni aparat do każdego obwodu zachowując jednolitą estetykę i sposób montażu.
