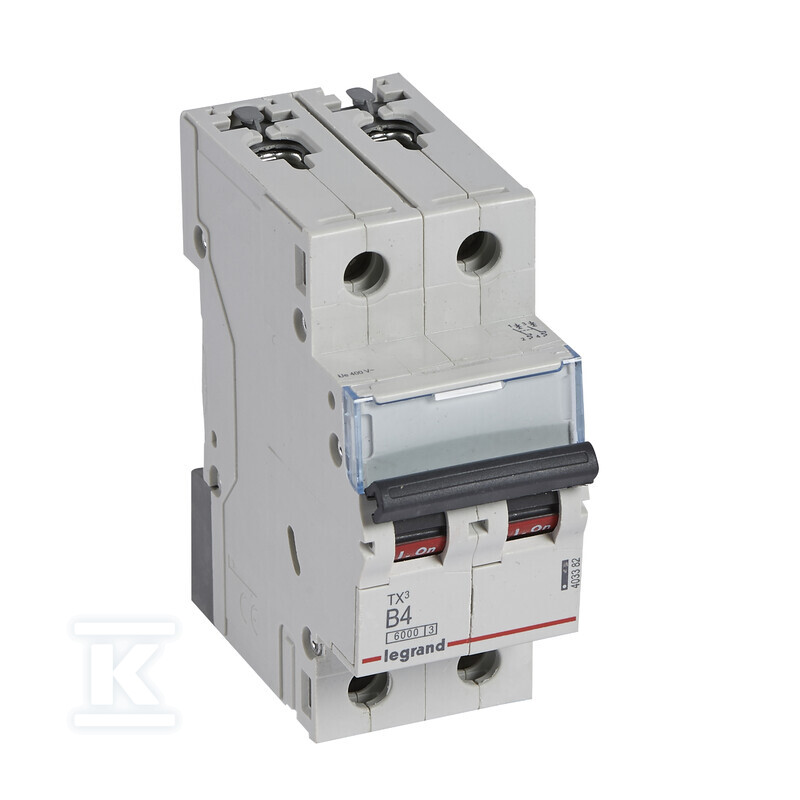

Wyłącznik nadprądowy S 302 2P B 4 A 6000 A serii TX3 403382

Dwubiegunowa ochrona nadprądowa w rozdzielnicy modułowej

Dwubiegunowy wyłącznik nadprądowy z serii TX3 zapewnia skuteczną ochronę obwodów przed skutkami przeciążeń i zwarć. Przeznaczony jest do montażu w rozdzielnicach modułowych, gdzie w jednym aparacie zabezpieczane są dwa bieguny jednocześnie. Rozwiązanie dolnego zaczepu oraz przesłony zacisków upraszczają montaż i oprzewodowanie, a możliwość zasilania od góry lub od dołu zwiększa elastyczność w ciasnych rozdzielnicach.

Konstrukcja i montaż

Aparat zajmuje szerokość 2 modułów i ma głębokość wbudowania 44 mm, co pozwala na zabudowę w standardowych obudowach podtynkowych. Montaż odbywa się na szynie DIN TH35, z opcją przyłączenia przewodów za pomocą zacisku śrubowego, szynoprzewodu lub kabla. Obudowa w kolorze szarym RAL 7035 posiada miejsce na etykietę/oznaczenie, a dźwignia załączająca w kolorze czarnym ułatwia odczyt stanu. Stopień ochrony IP20 oraz odporność udarowa IK02 sprawiają, że urządzenie jest przeznaczone do pracy wewnątrz rozdzielnicy. Temperatura przechowywania od -40 °C do 70 °C, a zakres pracy obejmuje typowe warunki instalacji elektrycznych. Możliwość dodatkowego wyposażenia pozwala na rozbudowę o styki pomocnicze, sygnalizacyjne, wyzwalacze podnapięciowe lub wzrostowe oraz napędy zdalne kompatybilne z serią TX3 i DX3.

Parametry elektryczne i charakterystyka B

Prąd znamionowy wynosi 4 A przy napięciu znamionowym 400 V AC w zakresie częstotliwości 50-60 Hz. Napięcie znamionowe izolacji Ui to 500 V, a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV. Charakterystyka wyzwalania B zapewnia szybką reakcję przy prądach zwarciowych typowych dla obwodów o niskich prądach rozruchu, co sprawdza się przy zabezpieczaniu gniazd i oświetlenia. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia. Znamionowa zwarciowa zdolność łączeniowa Icn wg EN 60898 wynosi 6 kA przy 400 V i 10 kA przy 230 V, natomiast zgodnie z IEC 60947-2 urządzenie osiąga 10 kA. Stopień zanieczyszczenia 2 oraz brak jednoczesnego rozłączania bieguna N wynikają z wykonania 2P do ochrony obwodów dwuprzewodowych faza-neutralny w instalacjach jednofazowych.

Zastosowanie w instalacjach mieszkaniowych i komercyjnych

Wyłącznik sprawdzi się do ochrony obwodów gniazdowych i oświetleniowych w instalacjach mieszkaniowych, biurowych oraz lekkim przemyśle. Dzięki dwóm chronionym biegunom nadaje się do zabezpieczania linii w rozdzielnicach modułowych i pionach dystrybucyjnych, gdzie wymagana jest charakterystyka B i zdolność łączeniowa do 6 kA wg EN 60898. Współpraca z akcesoriami pomocniczymi umożliwia integrację z systemami sygnalizacji stanu lub sterowania. Kompatybilność z serią DX3 pozwala na łączenie aparatury TX3 z istniejącymi rozwiązaniami w ramach jednego projektu.
