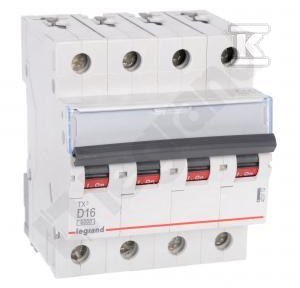

Wyłącznik nadprądowy S 304 4P D 16 A 6000 A serii TX3 403772

Czterobiegunowa ochrona nadprądowa z charakterystyką D dla instalacji 400 V

Zabezpiecza instalację elektryczną przed skutkami zwarć i przeciążeń w obwodach trójfazowych z neutralnym. Czterobiegunowe wykonanie z prądem znamionowym 16 A i napięciem znamionowym 400 V AC, w zakresie częstotliwości 50 ... 60 Hz, sprawdza się tam, gdzie potrzebna jest selektywna ochrona linii zasilających maszyny, rozdzielnice podtynkowe i instalacje o dużym prądzie rozruchowym. Charakterystyka D pozwala na wolniejszą reakcję na krótkie impulsy prądowe, co ułatwia pracę urządzeń z silnikiem lub transformatorem bez zbędnych zadziałań.

Montaż i konstrukcja

Aparat ma głębokość wbudowania 44 mm i zajmuje 4 moduły, co ułatwia zabudowę w standardowych rozdzielnicach podtynkowych. Montaż na szynie TH35 jest prosty dzięki rozwiązaniu dolnego zaczepu, a przesłony zacisków poprawiają wygodę oprzewodowania. Stopień ochrony IP20 i stopień zanieczyszczenia 2 są typowe dla osprzętu rozdzielnicowego montowanego wewnątrz. Napięcie znamionowe izolacji Ui wynosi 500 V, a znamionowe napięcie udarowe wytrzymywane Uimp to 4 kV. Dźwignia załączająca w kolorze czarnym umożliwia szybką identyfikację stanu.

• montaż podtynkowy na szynie TH35,
• możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych,
• 4 bieguny chronione, biegun N rozłączany jednocześnie z pozostałymi,
• kompaktowa budowa 4 modułów przy głębokości 44 mm.

Parametry elektryczne i zabezpieczenie

Charakterystyka wyzwalania D oznacza tolerancję na chwilowe przeciążenia przy rozruchu, co jest przydatne w obwodach z silnikami i urządzeniami o dużym poborze prądu startowego. Prąd znamionowy 16 A przy napięciu 400 V AC zapewnia ochronę przewodów i odbiorników w tej klasie obciążenia.

• znamionowa zwarciowa zdolność łączeniowa Icn 6 kA zgodnie z EN 60898 przy 400 V,
• znamionowa zwarciowa zdolność łączeniowa Icn 10 kA zgodnie z EN 60898 przy 230 V,
• jednoczesne rozłączanie wszystkich 4 biegunów, w tym N,
• praca w sieci AC 50 ... 60 Hz.

Kompatybilność i wyposażenie pomocnicze

Seria TX3 umożliwia rozbudowę o akcesoria zwiększające funkcjonalność rozdzielnicy. Możliwość dodatkowego wyposażenia obejmuje styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe oraz napędy zdalne kompatybilne z serią DX3. Rozwiązanie jest przeznaczone do współpracy z osprzętem pomocniczym bez możliwości przyłączania bloków różnicowoprądowych.
