Wyłącznik nadprądowy S 312 2P B 1 A 10000 A serii TX3 404105
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

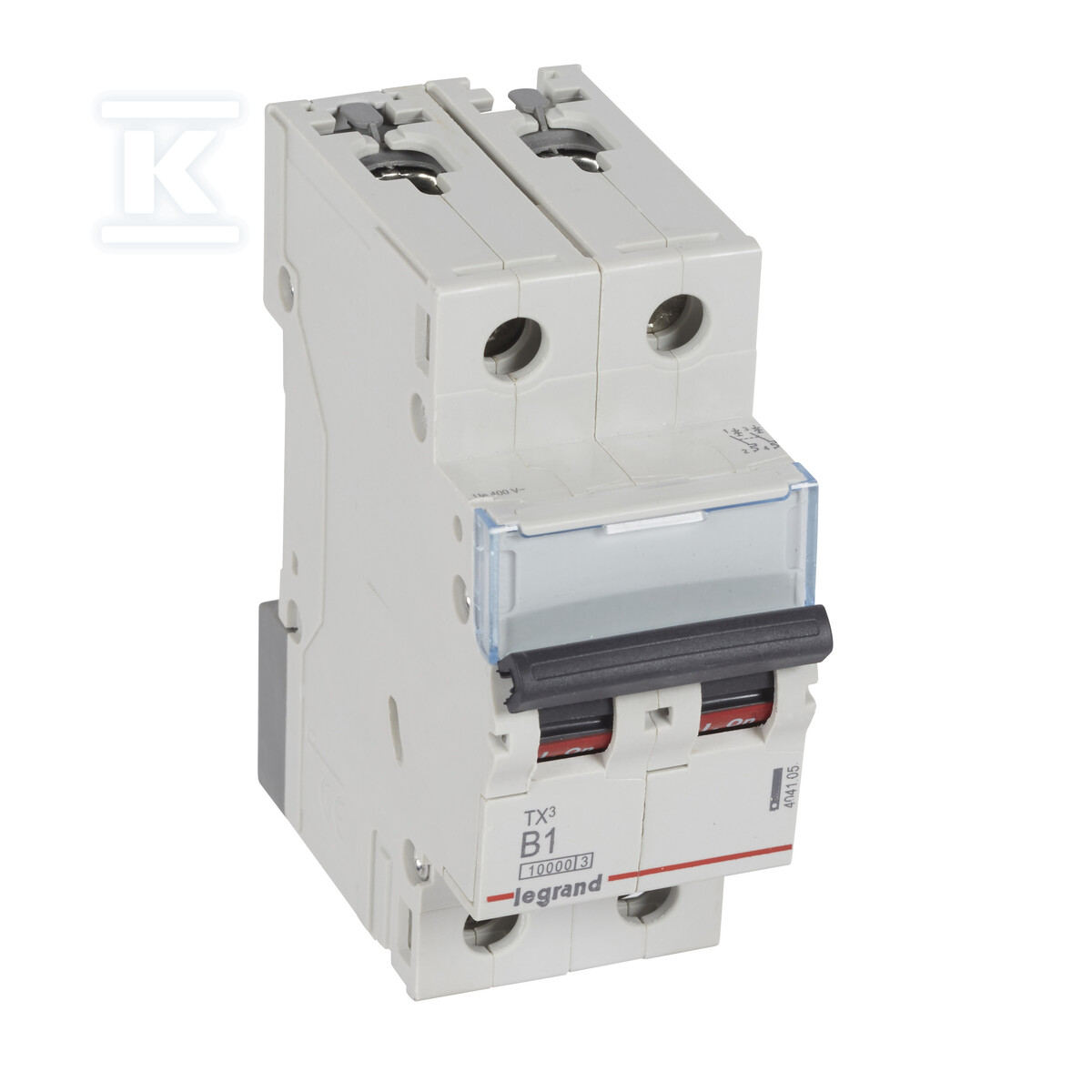

Wyłącznik nadprądowy S 312 2P B 1 A 10000 A serii TX3 404105
Dwubiegunowy wyłącznik nadprądowy 1 A charakterystyka B serii TX3
Dwubiegunowy aparat z serii TX3 S310 zapewnia ochronę instalacji 230/400 V AC przed skutkami przeciążeń i zwarć. Znamionowe napięcie izolacji Ui 500 V oraz znamionowe napięcie udarowe wytrzymywane Uimp 4 kV podnoszą odporność na zakłócenia w rozdzielnicy.
Budowa i montaż w rozdzielnicy
Aparat zajmuje 2 moduły i ma głębokość wbudowania 44 mm, co ułatwia zabudowę w standardowych rozdzielnicach podtynkowych. Montaż odbywa się na szynie DIN TH35 z dolnym zaczepem, a przesłony zacisków ograniczają ryzyko dotknięcia części pod napięciem. Zaciski śrubowe pozwalają na podłączenie przewodów pojedynczo lub za pomocą szyn grzebieniowych i sztyftowych. Dźwignia załączająca w kolorze czarnym daje czytelny sygnał stanu. Stopień ochrony IP20 i stopień zanieczyszczenia 2 są typowe dla aparatury rozdzielnicowej. Możliwość dodatkowego wyposażenia pozwala na rozbudowę o styki pomocnicze, sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe oraz napędy zdalne z serii DX3.
Parametry pracy i zabezpieczenia
Urządzenie pracuje w sieci AC o zakresie częstotliwości 50 ... 60 Hz przy napięciu znamionowym 400 V. Liczba biegunów chronionych wynosi 2, a liczba biegunów całkowita to 2, bez jednoczesnego rozłączania bieguna N. Klasa ograniczenia energii 3 ogranicza oddziaływanie łuku podczas zwarcia. Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 wynosi 10 kA przy 400 V i 16 kA przy 230 V, a według IEC 60947-2 osiąga 16 kA w zakresie 230/400 V. Parametry te zapewniają skuteczną selektywność w liniach rozdzielczych.
Zastosowanie i kompatybilność z wyposażeniem pomocniczym
Współpraca z urządzeniami wyposażenia pomocniczego serii TX3 ułatwia automatyzację i sygnalizację stanu w rozdzielnicy. Rozwiązanie nie przewiduje przyłączania bloków różnicowoprądowych. Dzięki prostej obsłudze i czytelnej budowie montaż i oprzewodowanie przebiegają sprawnie zarówno dla instalatora, jak i przy późniejszej obsłudze przez użytkownika końcowego.
